【エコノミーシリーズ】 RoHS対応ＸＹ軸クロスローラ

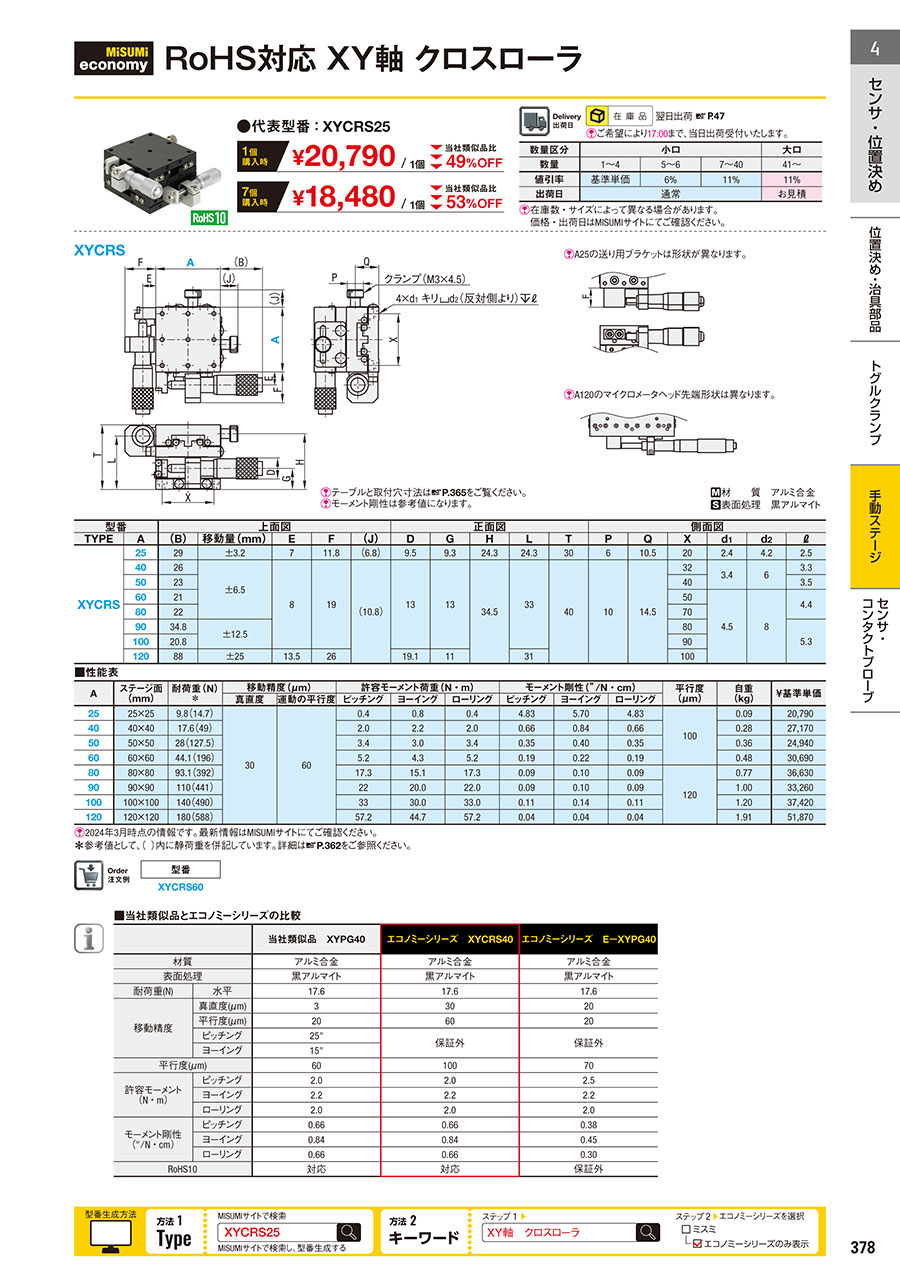

カタログ |P.378

通常単価(税別): 20,790円～51,870円

税込単価: 22,869円～57,057円

通常出荷日：在庫品1日目当日出荷可能

マイクロメータヘッドを用いて0.01mm単位での調整が可能なステージです。＜手動ステージ総合情報ページ...

詳細を確認

33.0

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

【高精度】ＸＹ軸　クロスローラ/ノック穴付きクロスローラ　マイクロメータヘッド/送りねじ

通常価格(税別)： 35,980円 (税込価格：39,578円)

通常出荷日：98 日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】 RoHS対応ＸＹ軸アリ溝正方形

通常価格(税別)： 13,660円 (税込価格：15,026円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

XYCRS	[ ! ]A25の送り用ブラケットは形状が異なります。
	[ ! ]A120のマイクロメータヘッド先端形状は異なります。

●テーブル上取付穴寸法A25A40A50 A60A80 A90 A100A120

[ M ]材質：アルミ合金
[ S ]表面処理：黒アルマイト

規格表

型式

XYCRS60

型番		上面図					正面図					側面図
TYPE	A	(B)	移動量(mm)	E	F	(J)	D	G	H	L	T	P	Q	X	d₁	d₂	ℓ
XYCRS	25	29	±3.2	7	11.8	(6.8)	9.5	9.3	24.3	24.3	30	6	10.5	20	2.4	4.2	2.5
	40	26	±6.5	8	19	(10.8)	13	13	34.5	33	40	10	14.5	32	3.4	6	3.3
	50	23												40	3.4	6	3.5
	60	21												50	4.5	8	4.4
	80	22												70			4.4
	90	34.8	±12.5											80			5.3
	100	20.8	±12.5											90
	120	88	±25	13.5	26		19.1	11		31				100

●性能表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

A	ステージ面 (mm)	耐荷重(N)＊	移動精度(μm)		許容モーメント荷重(N・ｍ)			モーメント剛性(”/N・cm)			平行度 (μm)	自重 (kg)	￥基準単価
A	ステージ面 (mm)	耐荷重(N)＊	真直度	運動の平行度	ピッチング	ヨーイング	ローリング	ピッチング	ヨーイング	ローリング	平行度 (μm)	自重 (kg)	￥基準単価
25	25×25	9.8(14.7)	30	60	0.4	0.8	0.4	4.83	5.70	4.83	100	0.09	20,790
40	40×40	17.6(49)			2.0	2.2	2.0	0.66	0.84	0.66		0.28	27,170
50	50×50	28(127.5)			3.4	3.0	3.4	0.35	0.40	0.35		0.36	24,940
60	60×60	44.1(196)			5.2	4.3	5.2	0.19	0.22	0.19		0.48	30,690
80	80×80	93.1(392)			17.3	15.1	17.3	0.09	0.10	0.09	120	0.77	36,630
90	90×90	110(441)			22	20.0	22.0	0.09	0.10	0.09		1.00	33,260
100	100×100	140(490)			33	30.0	33.0	0.11	0.14	0.11		1.20	37,420
120	120×120	180(588)			57.2	44.7	57.2	0.04	0.04	0.04		1.91	51,870

[ ! ]モーメント剛性は参考値になります。
＊ミスミカタログでは、参考値として、（　）内に静荷重を併記しています。詳細はこちらをご参照ください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品　XYPG40	エコノミーシリーズ　XYCRS40	エコノミーシリーズ　E－XYPG40
材質		アルミ合金	アルミ合金	アルミ合金
表面処理		黒アルマイト	黒アルマイト	黒アルマイト
耐荷重(N)	水平	17.6	17.6	17.6
移動精度	真直度(μm)	3	30	20
	平行度(μm)	20	60	20
	ピッチング	25"	保証外	保証外
	ヨーイング	15"	保証外	保証外
平行度(μm)		60	100	70
許容モーメント (N・m)	ピッチング	2.0	2.0	2.5
	ヨーイング	2.2	2.2	2.2
	ローリング	2.0	2.0	2.0
モーメント剛性 ("/N・cm)	ピッチング	0.66	0.66	0.38
	ヨーイング	0.84	0.84	0.45
	ローリング	0.66	0.66	0.30
RoHS10		対応	対応	保証外

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
