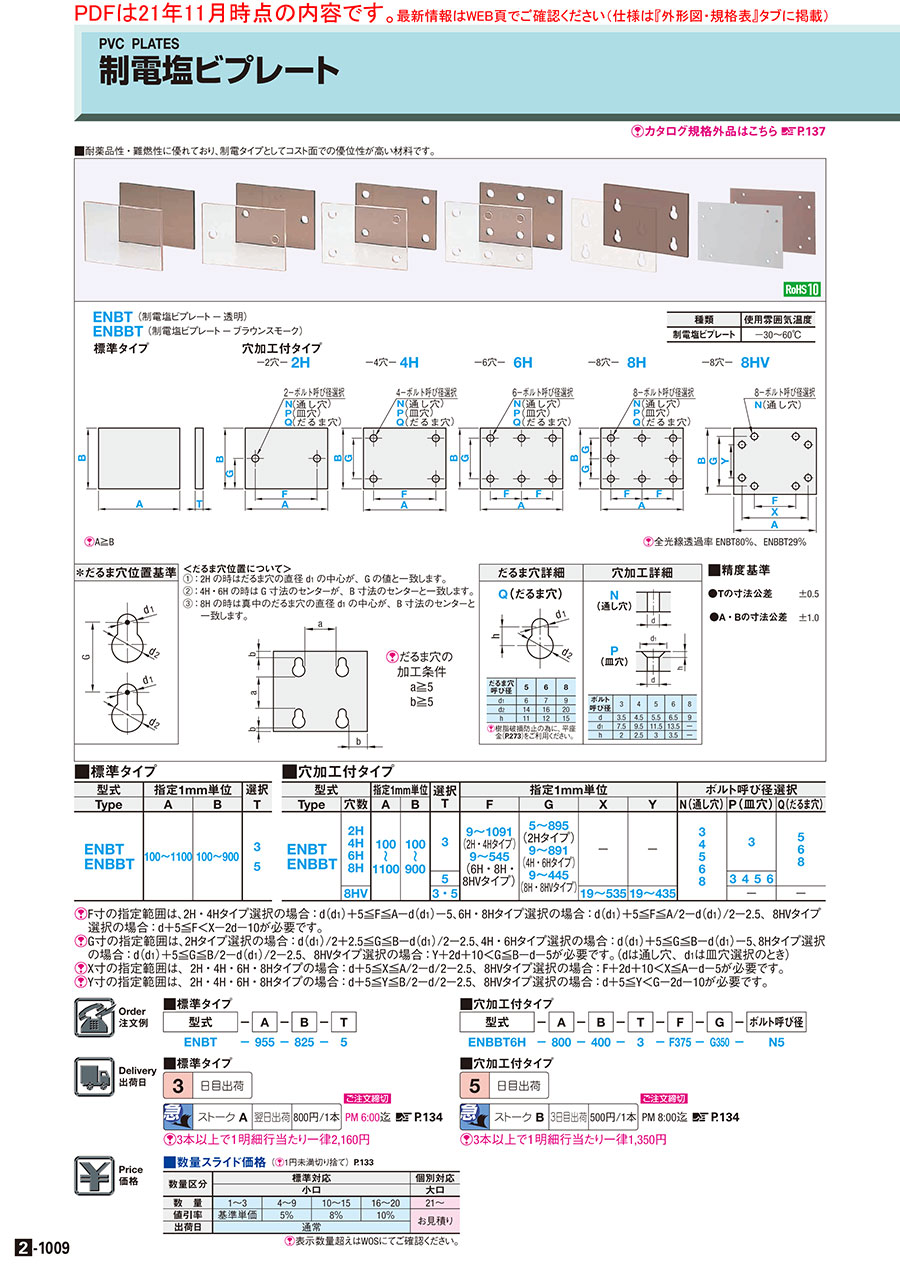

制電塩ビプレートー透明

例）A辺側の穴数3　B辺側の穴数3の場合、ENBT33W8となります。
[ ! ]総穴数の計算式は2a＋2b－4となります。aとbが1の時はa×bとなります。
●穴数組合わせパターン一覧はこちら

例）A辺側の穴数2　B辺側の穴数3の場合、ENBT22V8となります。
[ ! ]総穴数の計算式は2a＋2bとなります。
●穴数組合わせパターン一覧はこちら

[ ! ]A≧B

■Type表

Type	[ M ]グレード	色	全光線透過率	使用雰囲気温度
ENBT	制電	透明	80%	－30～60℃
ENBBT	制電	ブラウンスモーク	29%

[ ! ]硬質塩化ビニルです。

塩ビプレート特性値

項 目			試験方法 JIS	単位	塩ビ（PVC）
					スタンダード	制電
機械的性質	引張り強さ		K－7113	MPa {kgf/cm2}	71 0～20	63 {640}
	伸び		K－7113	％	－	50
	曲げ強さ		K－7203	MPa {kgf/cm2}	－ －	98 {1000}
	曲げ弾性率		K－7203	MPa	－	3.4×103
	圧縮強さ	降伏点	K－7181	MPa {kgf/cm2}	－ －	83 {850}
	アイゾット衝撃強さ		K－7110	kJ/m2	－	2.9
	ロックウェル硬さ	Mスケール	－	－	－	－
熱的性質	連続使用温度		－	℃	－30～60	－30～60
	荷重たわみ温度	0.45MPa	K－7191	℃	61	－
	線膨張係数		K－7140	℃－1	－	7.0×10－5
	熱伝導率		－	W/m・K	0.17	0.16
	比熱		－	J/g・K	－	1.12
電気的性質	表面抵抗率		K－6911	Ω	＞1015	107～108
	体積固有抵抗率		K－6911	Ω・cm	＞1015	－
	絶縁破壊電圧		K－6911	kV/mm	＞26	－
	誘電率	106 Hz	K－6911	－	3.0	－
	誘電正接	106 Hz	K－6911	－	0.02	－
透過率	色別全光線透過率	透明	－	％	88	80
		ブラウンスモーク			21	29
		オレンジ			－	－
		グレースモーク			－	－
	可視光線透過率		ー	%	－	－
その他	比重		－	－	1.4	1.4
	吸水率		K－7209	％	0.0	0.03
	難燃性		－	－	V－0相当	V－0相当
	耐薬品性	油	－	－	○	○
		酸	－	－	○	○
		アルカリ	－	－	○	○
		有機溶剤	－	－	△	×～△

[ ! ]記載の数値は代表値であり、保証値ではありません。

●耐薬品性優れる透明樹脂プレート「ポリメチルペンテン」はこちら

■穴数組合せタイプ（コーナー穴加工付）

型式

－

A

－

B

－

T

－

C

－

D

－

ボルト呼び径

ENBT33W8

－

200

－

100

－

5

－

C20

－

D10

－

N5

型式

A

B

T

穴位置指示

ボルト呼び径選択

TYPE

穴数組合せ

指定1mm単位

選択

C

D

通し穴

皿穴

だるま穴

A辺側 穴数

B辺側 穴数

穴加工 形状

穴数

指定1mm単位

N

P

Q

ENBT ENBBT

1 2 3 4 5

1 2 3 4 5

W

1 3 5 8 12 16

2 4 6 10 14

100 ～ 1100

100 ～ 900

3

9 ～ 1091

9 ～ 891

3 4 5 6 8

3

5 6 8

5

3

4

5

6

[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]C,D寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■穴数組合せタイプ（コーナー穴加工なし）

型式

－

A

－

B

－

T

－

C

－

D

－

R

－

S

－

ボルト呼び径

ENBT22V8

－

200

－

100

－

5

－

C60

－

D20

－

R20

－

S60

－

N5

型式

A

B

T

穴位置指示

ボルト呼び径選択

TYPE

穴数組合せ

指定1mm単位

選択

C

D

R

S

通し穴

皿穴

だるま穴

A辺側 穴数

B辺側 穴数

穴加工 形状

穴数

指定1mm単位

N

P

Q

ENBT ENBBT

1 2 3 4

1 2 3 4

V

4 6 8 10 12 14 16

100 ～ 1100

100 ～ 900

3

9 ～ 1091

9 ～ 891

9 ～ 1091

9 ～ 891

3 4 5 6 8

3

5 6 8

5

3

4

5

6

[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]C,D,R,S寸法の指定範囲：穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。だるま穴の際は5㎜以上必要です。
[ ! ]A辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■穴加工付タイプ

型式

−

A

−

B

−

T

−

F

−

G

−

ボルト呼び径

ENBBT6H

−

800

−

400

−

3

−

F375

−

G350

−

N5

型式

指定1mm単位

選択 T

指定1mm単位

ボルト呼び径選択

Type

穴数

A

B

F

G

X

Y

N(通し穴)

P(皿穴)

Q(だるま穴)

ENBT ENBBT

2H 4H 6H 8H

100 〜 1100

100 〜 900

3

9〜1091 (2H・4Hタイプ) 9〜545 (6H・8H・8HVタイプ)

5〜895 (2Hタイプ) 9〜891 (4H・6Hタイプ) 9〜445 (8H・8HVタイプ)

−

−

3 4 5 6 8

3

5 6 8

5

3

4

5

6

8HV

3・5

19〜535

19〜435

−

−

[ ! ]AとB寸法はA≧Bでご指定下さい。
[ ! ]F寸の指定範囲は、2H・4Hタイプ選択の場合：d（d₁）＋5≦F≦A−d（d₁）−5、6H・8Hタイプ選択の場合：d（d₁）＋5≦F≦A/2−d（d₁）/2−2.5、8HVタイプ選択の場合：d＋5≦F＜X−2d−10が必要です。
[ ! ]G寸の指定範囲は、2Hタイプ選択の場合：d（d₁）/2＋2.5≦G≦B−d（d₁）/2−2.5、4H・6Hタイプ選択の場合：d（d₁）＋5≦G≦B−d（d₁）−5、8Hタイプ選択の場合：d（d₁）＋5≦G≦B/2−d（d₁）/2−2.5、8HVタイプ選択の場合：Y＋2d＋10＜G≦B−d−5が必要です。（dは通し穴、d₁は皿穴選択のとき）
[ ! ]X寸の指定範囲は、2H・4H・6H・8Hタイプの場合：d＋5≦X≦A/2−d/2−2.5、8HVタイプ選択の場合：F＋2d＋10＜X≦A−d−5が必要です。
[ ! ]Y寸の指定範囲は、2H・4H・6H・8Hタイプの場合：d＋5≦Y≦B/2−d/2−2.5、8HVタイプ選択の場合：d＋5≦Y＜G−2d−10が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0

■標準タイプ

型式	−	A	−	B	−	T
ENBT	−	955	−	825	−	5

型式	指定1mm単位		選択 T
Type	A	B
ENBT ENBBT	100〜1100	100〜900	3 5

[ ! ]AとB寸法はA≧Bでご指定下さい。
□精度基準
●Tの寸法公差：±0.5
●A・Bの寸法公差：±1.0
