温度センサ ダブルエレメントタイプ（K熱電対/測温抵抗体）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,600円～19,980円
- 税込単価
- 7,260円～21,978円
【特徴】・1本のセンサーに2つの感温部を持ち、温度測定値を2つの指示計やコント...
詳細情報を確認する
未確定：候補が12型番あります。
外形図・規格表

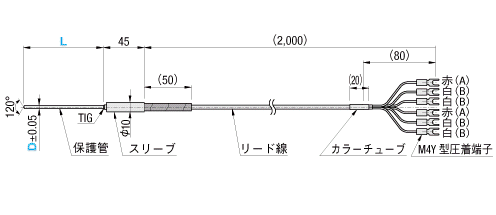

外形図
MSWK（K熱電対）
MSWP（測温抵抗体Pt100Ω）
| タイプ | MSWK | MSWP | |
| 熱電対種類 | K熱電対 | Pt100Ω | |
| 精度 (許容差) | JIS クラス2 ±2.5℃ または ±0.0075×温度t℃ | JIS クラスB ±(0.3 + 0.005×温度t)℃ | |
| 測温接点 | 非接地形 | - （３導線式） | |
| 測温範囲 | φ3.2 | 0〜750℃ | －50〜300℃ |
| φ4.8 | 0〜800℃ | ||
| [ M ]材質 | シース/保護管 | SUS316 | |
| スリーブ | SUS304 | ||
| スリーブ耐熱温度 | 80℃ | ||
| リード線 (使用温度範囲) | ビニール被覆 (－20〜70℃) | ||
| シース 最小曲げR | シース外径(D)の5倍以上 ただし、温度検出範囲部分 （先端から20mm）は 曲げられません。 | ||
[ NG ]リード線のスリーブ根元からの急激な曲げは断線の可能性があるため避けて下さい。
[ ! ]リード線の最小曲げRの保証値はありません。[ ! ]各温度センサの精度は、K熱電対がJIS C 1610、測温抵抗体はJIS C 1604に準拠しています。
規格表
| 型式 | − | L |
| MSWK3.2 | − | 100 |
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | ¥基準単価 | ||||||
| MSWK | MSWP | |||||||
| Type | D | L100 | L200 | L300 | L100 | L200 | L300 | |
| MSWK MSWP | 3.2 | 100 200 300 | 6,000 | 6,450 | 6,900 | 18,520 | 19,250 | 19,980 |
| 4.8 | 6,600 | 7,050 | 7,500 | 18,370 | 18,960 | 19,540 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,600円 ( 7,260円 ) | 在庫品1日目当日出荷可能 |
7,100円 ( 7,810円 ) | 在庫品1日目当日出荷可能 |
7,590円 ( 8,349円 ) | 在庫品1日目当日出荷可能 |
7,260円 ( 7,986円 ) | 在庫品1日目当日出荷可能 |
7,760円 ( 8,536円 ) | 在庫品1日目当日出荷可能 |
8,250円 ( 9,075円 ) | 在庫品1日目当日出荷可能 |
18,520円 ( 20,372円 ) | 在庫品1日目当日出荷可能 |
19,250円 ( 21,175円 ) | 在庫品1日目当日出荷可能 |
19,980円 ( 21,978円 ) | 在庫品1日目当日出荷可能 |
18,370円 ( 20,207円 ) | 在庫品1日目当日出荷可能 |
18,960円 ( 20,856円 ) | 在庫品1日目当日出荷可能 |
19,540円 ( 21,494円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特徴】
・1本のセンサーに2つの感温部を持ち、温度測定値を2つの指示計やコントローラ等に接続可能です。
・2つの機器に同じ測定値を表示できる為、片方を温度調節用に、もう片方を異常高温の検知用等に使用できます。
・新たに測温抵抗体モデルを追加し、高精度・高安定な温度測定を実現。より正確な温度管理が可能です。
・測温抵抗体はリード根元からの分岐になっています。
ご注意
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 15％ | お見積り |
概要・仕様
仕様・概要
■特長：温度測定を2つの指示計やコントローラ等に接続できます。温度は常に同期を示すため
片方を温度調節用に、もう片方を異常高温の検知用にするなどの使い方ができます。
片方を温度調節用に、もう片方を異常高温の検知用にするなどの使い方ができます。
