配管用Ｌ型アングル
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

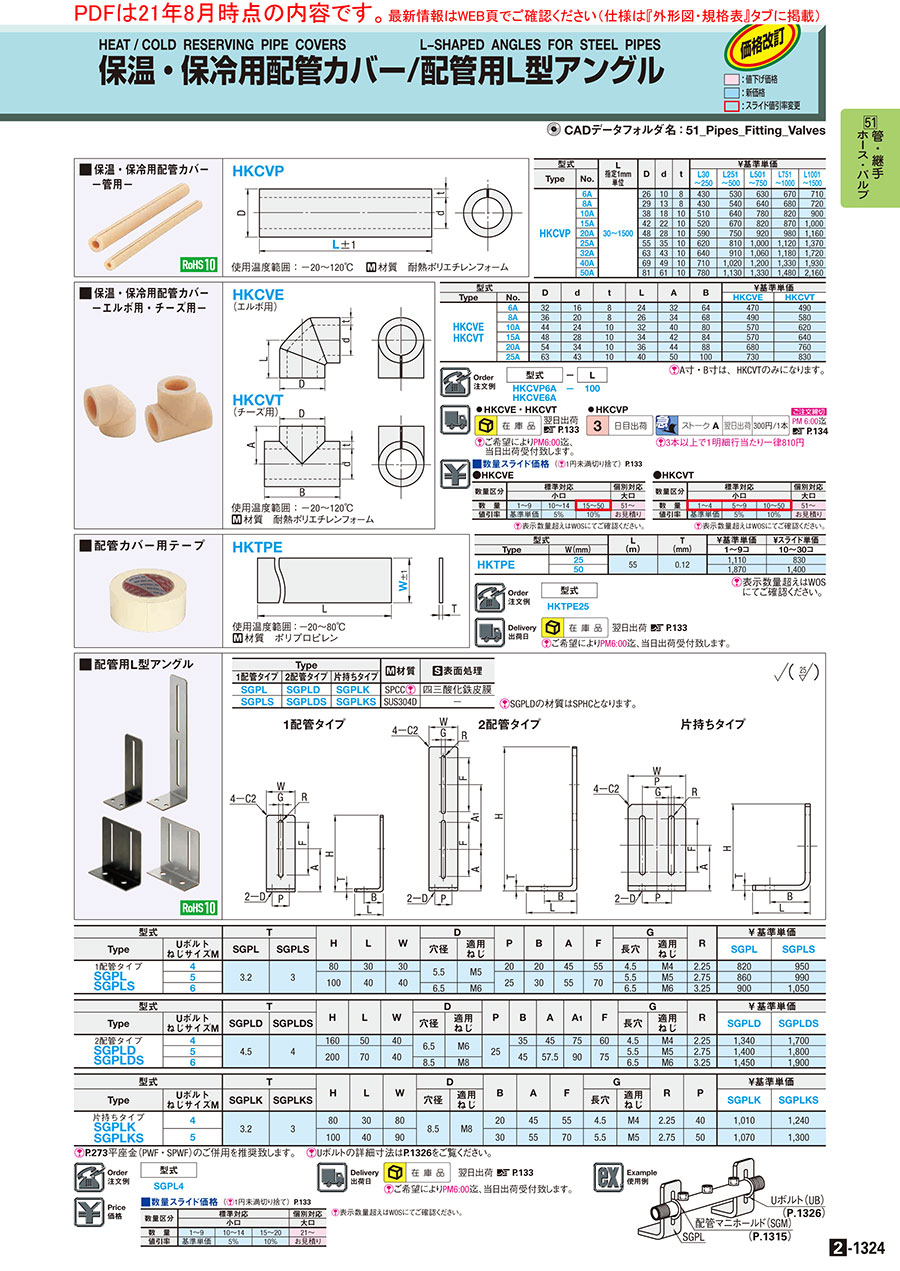

外形図・規格表
| 1配管タイプ | 2配管タイプ | 片持ちタイプ |
 |  |  |
| Type | [ M ]材質 | [ S ]表面処理 | ||
| 1配管タイプ | 2配管タイプ | 片持ちタイプ | ||
| SGPL | SGPLD | SGPLK | SPCC[ ! ] | 四三酸化鉄皮膜 |
| SGPLS | SGPLDS | SGPLKS | SUS304D | − |
規格表
| 型式 |
| SGPL4 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]こちら平座金（PWF・SPWF）のご併用を推奨致します。 [ ! ]Uボルトの詳細寸法はこちらをご覧ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | H | L | W | D | P | B | A | F | G | R | ￥基準単価 | |||||
| Type | Uボルト ねじサイズM | SGPL | SGPLS | 穴径 | 適用 ねじ | 長穴 | 適用 ねじ | SGPL | SGPLS | ||||||||
| 1配管タイプ SGPL SGPLS | 4 | 3.2 | 3 | 80 | 30 | 30 | 5.5 | M5 | 20 | 20 | 45 | 55 | 4.5 | M4 | 2.25 | 860 | 1,000 |
| 5 | 100 | 40 | 40 | 25 | 30 | 55 | 70 | 5.5 | M5 | 2.75 | 900 | 1,040 | |||||
| 6 | 6.5 | M6 | 6.5 | M6 | 3.25 | 950 | 1,100 | ||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | H | L | W | D | P | B | A | A1 | F | G | R | ￥基準単価 | |||||
| Type | Uボルト ねじサイズM | SGPLD | SGPLDS | 穴径 | 適用 ねじ | 長穴 | 適用 ねじ | SGPLD | SGPLDS | |||||||||
| 2配管タイプ SGPLD SGPLDS | 4 | 4.5 | 4 | 160 | 50 | 40 | 6.5 | M6 | 25 | 35 | 45 | 75 | 60 | 4.5 | M4 | 2.25 | 1,410 | 1,790 |
| 5 | 200 | 70 | 40 | 45 | 57.5 | 90 | 75 | 5.5 | M5 | 2.75 | 1,470 | 1,890 | ||||||
| 6 | 8.5 | M8 | 6.5 | M6 | 3.25 | 1,520 | 2,000 | |||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | H | L | W | D | B | A | F | G | R | P | ￥基準単価 | |||||
| Type | Uボルト ねじサイズM | SGPLK | SGPLKS | 穴径 | 適用 ねじ | 長穴 | 適用 ねじ | SGPLK | SGPLKS | ||||||||
| 片持ちタイプ SGPLK SGPLKS | 4 | 3.2 | 3 | 80 | 30 | 80 | 8.5 | M8 | 20 | 45 | 55 | 4.5 | M4 | 2.25 | 40 | 1,060 | 1,300 |
| 5 | 100 | 40 | 90 | 30 | 55 | 70 | 5.5 | M5 | 2.75 | 50 | 1,120 | 1,370 | |||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
- |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
- |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
- |
1,530円 ( 1,683円 ) | 在庫品1日目当日出荷可能 |
- |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
- |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
- |
1,950円 ( 2,145円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
|
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
|
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
- |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
- |
1,420円 ( 1,562円 ) | 在庫品1日目当日出荷可能 |
|
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
|
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
