加圧タンク　－標準型－　穴固定タイプ・穴選択タイプ

カタログ |P.2-1420

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

加圧タンク用蓋

通常価格(税別)： 7,690円 (税込価格：8,459円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

加圧タンク　簡易圧送タイプ

通常価格(税別)： 35,140円 (税込価格：38,654円)

通常出荷日：4 日目

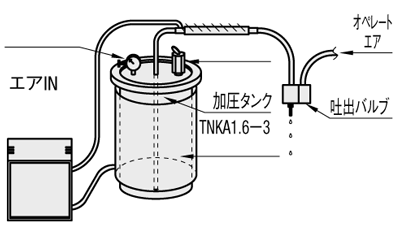

液体を加圧し、圧送する標準加圧タンクです。レベルスイッチを追加工でご利用頂けま...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
加圧タンク
最高使用圧力 (MPa)
0.5
撹拌機
無し
材質証明書
対象

ご注意

内圧がある時は、蓋やノズルを締め付けているクランプ等を絶対にゆるめないでください。その他の注意点は下部「使用上の注意」を参照ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が52型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■穴固定タイプ　穴3個の時（4.4ℓ以下）穴3個の時（11ℓ以上）[ ! ]有効容量11ℓは、（）数値になります。

■蓋（穴固定タイプ）
穴3個の時

取手井桁リブ

[ ! ]穴0個の時は、PT穴がありません。
[ ! ]容量11ℓには、取手が1ケ付きます。
[ ! ]容量22.7ℓには、取手が2ケ、蓋内側に補強用井桁リブがつきます。

■蓋（穴選択タイプ）
穴3～5個の時

[ ! ]穴3個の時はQ・R・Sまで、
穴4個の時はQ・R・S・Xまで、
穴5個の時はQ・R・S・X・Yまで選択。

[ ! ]クランプ部の詳細寸法は、>>こちらを参照。

Type		[ M ]材質				表面仕上	耐熱温度*	常用使用圧力
穴固定	穴選択	本体	クランプ	蓋	Oリング
TNKA	TNKAH	SUS304			ニトリルゴム	バフ研磨（本体のみ）内面・外面＃400相当内径部の溶接ビ－ド部は除く	本体：200℃ Oリング：ニトリルゴム 80℃ ふっ素ゴム 200℃	0.5MPa以下 [ ! ]有効容量22.7ℓのみ 0.45MPa以下
TNKAF	TNKAFH				ふっ素ゴム

[ ! ]蓋の単品販売は>>こちらで承っています。
[ ! ]負圧環境では使用できません。
[ ! ]*耐熱温度は使用するパッキンを基準にしてください。また、内溶液は沸点を超えての使用はできません。

■Oリング（ニトリルゴム・ふっ素ゴム特性値）
耐油性・耐溶剤性一覧
◎：優 ○：良 □：可能 △：劣 ×：不可

薬液	ニトリル	ふっ素
ガソリン、軽油	◎	◎
ベンゼン、トルエン	△	◎
動植物油	◎	◎
ジエステル系潤滑油	×	○
リン酸塩素系圧力作動油	×	△
トリクレン	△	◎
メチルアルコ－ル	□	△
メチルエチルケトン	×	×
酢酸エチル	×	×
エ－テル	□	×

[ ! ]一般的な参考データです。
使用条件、使用環境により、変わることがあります。

物理的性質

項目	ニトリルゴム	ふっ素ゴム
硬度（JIS-A）	70±5	70±5
引張強さ（MPa）	>10.0MPa	>10.0MPa
伸び率(%)	>250	>170
100％引張応力（MPa）	>2.5MPa	>2.0MPa

[ ! ]JIS B2401-1 Oリング参照

■SUS304耐薬品性一覧
○：問題がない △：わずかに腐食する ×：腐食が大きい

薬液	SUS304	薬液	SUS304
アルコール	○	重炭酸ソ－ダ	○
エーテル	○	乳酸（5％沸騰）	△
濃アンモニア水	○	乳酸（10％沸騰）	×
酪酸	○	硫酸（5％）	△
食塩（乾）	○	硫酸（50％）	×
酢	○	塩素ガス（湿）	×
希硝酸	○	塩素水	×
濃硝酸	○	塩酸	×
無水酢酸	×	塩化第二鉄	×
無水酢酸（沸騰）	○	臭素	×

[ ! ]一般的な参考データです。
使用条件、使用環境により、変わることがあります。

有効容量（ℓ）	重量（kg）
有効容量（ℓ）	本体	蓋	タンク用クランプ
1.6	1.96	0.62	0.42
2.2	2.45	0.8	0.75
3.1	3.13	1.42	0.95
4.4	3.77	2.18	1.05
11	11.35	3.45	2.2
22.7	17.1	6.75	2.75

有効容量（ℓ）	蓋＆クランプ情報
有効容量（ℓ）	T₁	（D₁）	（D₂）	P	（A）	（B）
1.6	10	120	103	30	166	133
2.2	10	135	118	40	184	149
3.1	12	160	143		213	174
4.4		190	166		246	204
11		244	216	85	302	258
22.7		290	267	100	361	313

規格表

仕様

型式

‐

穴数選択

‐

穴固定タイプ（穴3個指定）

TNKA2.2

‐

穴選択タイプ（穴3個指定）

TNKAH3.1

‐

穴選択タイプ（穴5個指定）

TNKAH4.4

‐

[ ! ]穴選択タイプの場合、穴数に応じてQ〜Yをお選びください。穴3個の時はSまで、穴5個の時はYまでご指定ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		穴固定タイプ穴数選択	[ ! ]穴選択タイプのみ選択		満水時容量 (ℓ)	内径 D	有効容量深さ H	満水時深さ H₁	H₂	T	h	使用 Oリングサイズ	￥基準単価
Type	有効容量 (ℓ)		穴数選択	＊Rc(PT)選択									穴固定		穴選択
Type	有効容量 (ℓ)		穴数選択	Q・R・S・X・Y									0個	3個	3個	4個	5個
穴固定タイプ穴選択タイプ TNKA TNKAH (Oリング：ニトリルゴム) TNKAF TNKAFH (Oリング：ふっ素ゴム)	1.6	0 3	3 4 5	1(1/8) 2(1/4) 3(3/8)	1.7	95.6	230	250	270	8	4	G105	73,500	77,700	81,900	84,000	86,100
	2.2				2.4	108.3	250	270	290		4	G120	76,650	80,850	85,050	87,150	89,250
	3.1				3.4	133	230	250	273		5	G145	85,180	89,540	90,300	92,400	94,500
	4.4				4.8	158.4	230	250	275	10		G170	115,750	120,120	124,490	121,800	128,860
	11				11.8	208.3	330	350	377	12		G220	170,350	174,720	182,530	184,760	-
	22.7				23.6	259.4	430	450	480	12	6	G270	-	262,860	272,770	-	-

[ ! ]＊印Q・R・S・X・Yは（）の前の1・2・3のNo.でご指定ください。
[ ! ]満水時とは、計算上（底面積×深さ）によって求めた理論値です。ご使用の際は、上面から−20mmの深さ（有効容量）内でお使いください。
[ ! ]＜参考＞有効容量（ℓ）≒半径cm（D/2÷10）×半径cm（D/2÷10）×3.14×有効容量深さcm（H÷10）÷1000（満水時の場合、HをH₁の値で計算）

使用上の注意

・ミスミカタログ記載の加圧タンクは、第一種及び第二種圧力容器ではありません。
・ご使用にあたっては、上記の使用条件を守り、加圧時は安全上、圧力計・リリーフ弁・レギュレータを取り付けてください。
・内圧があるときは、蓋やノズルを締め付けているクランプ等を絶対にゆるめないでください。
・スチーム・加熱・化学反応によって蒸気の発生する容器としては絶対に使用しないでください。
取扱いにあたって
1.）本製品の蓋部分には、Ｏリングを採用しております。蓋を閉める時は必ずＯリングがタンク本体の溝に、確実にセットされている事を確認し、作業してください。
2.）クランプは手で締めた後、回らなくなった所より更に工具等で約半回転程度増し締めをしてください。
3.）タンクの最高使用圧力は、0.5MPa以下です。必ずそれ以下の圧力でのご使用をお願いします。また、タンクを加圧仕様でお使いの場合は、リリーフ弁の併用を推奨致します。
4.）クランプを緩める時は必ず、リリーフ弁等で内圧を大気状態に戻してください。更に圧力ゲージ（レギュレータ）が大気状態になっている事を確認してください。

追加工

Alterations	Code	Spec.	￥/1 Code
下限フロートスイッチ組み付け	FS	水、油など液体の推移レベルの警報または信号用として使用するスイッチを組み込みます。タンク内側の底面より 10mmの位置にステムの先端を設置します。 [ ! ]フロートスイッチの詳細は >>こちらを参照ください。	20,000

Alterations	Code	Spec.	￥/1 Code
安全機能付タイプ	AN	「誤作動防止カバー」と「落下防止アングル」を組み付けます。 [ ! ]特徴・寸法の詳細は概要ページP.1418 をご確認ください。 [ ! ]穴固定タイプのみ適用。	22,000

型番リスト

表示件数

型番

TNKAFH1.6-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAFH1.6-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAFH1.6-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAFH2.2-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAFH2.2-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAFH2.2-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAFH3.1-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAFH3.1-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAFH3.1-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAFH4.4-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAFH4.4-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAFH4.4-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAFH11-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAFH11-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAFH22.7-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAH1.6-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAH1.6-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAH1.6-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAH2.2-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAH2.2-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAH2.2-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAH3.1-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAH3.1-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAH3.1-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAH4.4-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAH4.4-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAH4.4-5-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]-Y[1,2,3]

TNKAH11-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

TNKAH11-4-Q[1,2,3]-R[1,2,3]-S[1,2,3]-X[1,2,3]

TNKAH22.7-3-Q[1,2,3]-R[1,2,3]-S[1,2,3]

容量範囲区分（下限）

(ℓ)

容量範囲区分（上限）

(ℓ)

有効容量

(ℓ)

Oリング材質

仕様

穴数

ねじ径 Q

(Rc(PT))

ねじ径 R

(Rc(PT))

ねじ径 S

(Rc(PT))

ねじ径選択 [Q] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [R] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [S] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [X] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [Y] 1(1/8) 2(1/4) 3(3/8)

材質証明書：材質

RoHS?

最小発注数量

1	10 ～ 100	1.6	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	1.6	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	2.2	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	2.2	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	3.1	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	3.1	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	4.4	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	4.4	ニトリルゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1 ～ 10	20 ～ 100	11	ニトリルゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1 ～ 10	20 ～ 100	11	ニトリルゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	-	22.7	ニトリルゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	1.6	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	1.6	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	2.2	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	2.2	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	3.1	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	3.1	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	4.4	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	4.4	ふっ素ゴム	穴固定タイプ	3	1/4	1/4	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1 ～ 10	20 ～ 100	11	ふっ素ゴム	穴固定タイプ	0	-	-	-	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1 ～ 10	20 ～ 100	11	ふっ素ゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	-	22.7	ふっ素ゴム	穴固定タイプ	3	1/4	3/8	1/4	-	-	-	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	1.6	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	1.6	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	1.6	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	2.2	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	2.2	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	2.2	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	3.1	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	3.1	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	3.1	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	4.4	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	4.4	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	4.4	ふっ素ゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1 ～ 10	20 ～ 100	11	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1 ～ 10	20 ～ 100	11	ふっ素ゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	-	22.7	ふっ素ゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ふっ素ゴム	10	1個
1	10 ～ 100	1.6	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	1.6	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	1.6	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	2.2	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	2.2	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	2.2	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	3.1	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	3.1	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	3.1	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	4.4	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	4.4	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	10 ～ 100	4.4	ニトリルゴム	穴選択タイプ	5	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1 ～ 10	20 ～ 100	11	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1 ～ 10	20 ～ 100	11	ニトリルゴム	穴選択タイプ	4	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	1 ～ 3	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個
1	-	22.7	ニトリルゴム	穴選択タイプ	3	-	-	-	1 ～ 3	1 ～ 3	1 ～ 3	-	-	本体・クランプ・蓋：SUS304\|Oリング：ニトリルゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日

75,560円 ( 83,116円 )	4日目
79,880円 ( 87,868円 )	4日目
78,800円 ( 86,680円 )	4日目
83,110円 ( 91,421円 )	4日目
87,570円 ( 96,327円 )	4日目
92,050円 ( 101,255円 )	4日目
114,420円 ( 125,862円 )	4日目
118,730円 ( 130,603円 )	4日目
175,120円 ( 192,632円 )	4日目
179,610円 ( 197,571円 )	4日目
270,220円 ( 297,242円 )	4日目
75,560円 ( 83,116円 )	4日目
79,880円 ( 87,868円 )	4日目
78,800円 ( 86,680円 )	4日目
83,110円 ( 91,421円 )	4日目
84,190円 ( 92,609円 )	4日目
92,050円 ( 101,255円 )	4日目
118,990円 ( 130,889円 )	4日目
123,480円 ( 135,828円 )	4日目
175,120円 ( 192,632円 )	4日目
179,610円 ( 197,571円 )	4日目
270,220円 ( 297,242円 )	4日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

液体を加圧し、圧送する標準加圧タンクです。レベルスイッチを追加工でご利用頂けます。
【規格追加】有効容量22.7リットルを追加しました。

ご注意

内圧がある時は、蓋やノズルを締め付けているクランプ等を絶対にゆるめないでください。その他の注意点は下部「使用上の注意」を参照ください。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●穴固定タイプ

日目出荷

●穴選択タイプ

日目出荷

■有効容量 11ℓ以下

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜3	4～
出荷日	通常	お見積り

■有効容量 22.7ℓ

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1	2
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

周囲の温度変化により粘度が変化する材料を温調し、粘度を一定に保ちながら加圧圧送します。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
土台付加圧タンク　－広口型－　穴固定タイプ・穴選択タイプ
液体を加圧し、圧送する加圧タンクです。投入口が広く洗浄しやすい構造です。出口が下にあり、容器内部の液残りが少なく、液体排出に優れています。
ミスミ
加圧タンク　簡易圧送タイプ
簡易圧送タイプの加圧タンクです。標準型よりお安くお買い求めできます。
ミスミ
土台付加圧タンク　－口絞り型－　穴固定タイプ・穴選択タイプ
液体を加圧し、圧送する加圧タンクです。出口が下にあり、容器内部の液残りが少なく、液体排出に優れています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

加圧タンク　－標準型－　穴固定タイプ・穴選択タイプのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

加圧タンクとして使用しています

満足度：4.02023/10/25

試料に圧をかける加圧タンクとして使用しています。ふたに開いた穴にはエアー口、圧力計、レギュレータなどを付けています。使っ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品加圧タンク　－標準型－　穴固定タイプ・穴選択タイプ	土台付加圧タンク　－広口型－　穴固定タイプ・穴選択タイプ	加圧タンク　プロテクタータイプ	加圧タンク　簡易圧送タイプ	土台付加圧タンク　－口絞り型－　穴固定タイプ・穴選択タイプ	ステンレス加圧タンク（ペイントタンク型）自動攪拌 COT
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	アネスト岩田
通常価格	-	-	37,480円 -	35,140円 -	-	217,769円 -
通常出荷日	4日目〜	4日目〜	4日目	4日目	4日目〜	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	-
種類	加圧タンク	加圧タンク	加圧タンク	加圧タンク	加圧タンク	加圧タンク
最高使用圧力(MPa)	0.5	0.5	0.5	0.49	0.5	0.4
撹拌機	無し	無し	無し	無し	無し	有り

よく一緒に購入される商品

ＬＩＱＵＩＤ　ＳＹＳＴＥＭ
コンテナベッセル CVSシリーズ5
通常価格(税別) : 32,000円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ユニコントロールズ
ステンレス加圧タンク TB・TM・TNリ…0
通常価格(税別) : 42,186円-
通常出荷日 : 5日目～
ミスミ
加圧タンク用リリーフ弁5
通常価格(税別) : 7,920円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
開放タンク　標準型・密閉型0
通常価格(税別) : 7,170円-
通常出荷日 : 3日目～
東京技術研究所
マントルヒーター P型（ファスナー式）0
通常価格(税別) : 8,544円-
通常出荷日 : 3日目～
ＦＥＳＴＯ
ステンレス製エアタンクCRVZSシリーズ0
通常価格(税別) : 11,477円-
通常出荷日 : 在庫品1日目～
当日出荷可能
トップ工業
強力型ラチェットハンドル4.3
通常価格(税別) : 5,150円-
通常出荷日 : 1日目
SMC
直動形2ポートソレノイドバルブ JSXシ…0
通常価格(税別) : 4,298円-
通常出荷日 : 在庫品1日目～
当日出荷可能
エスコ
密閉容器(ステンレス製)0
通常価格(税別) : 33,930円-
通常出荷日 : 1日目～
当日出荷可能

加圧タンクカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

加圧タンク用蓋	Oリング（固定用）	タンク用クランプ	加圧タンク用レギュレータ	加圧タンク用リリーフ弁	下限フロートスイッチ

絞り込み条件

容量 範囲区分（下限）(ℓ)

容量 範囲区分（上限）(ℓ)

有効容量(ℓ)

Oリング材質

仕様

穴数

ねじ径 Q(Rc(PT))

ねじ径 R(Rc(PT))

ねじ径 S(Rc(PT))

ねじ径選択 [Q] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [R] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [S] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [X] 1(1/8) 2(1/4) 3(3/8)

ねじ径選択 [Y] 1(1/8) 2(1/4) 3(3/8)

タイプ

CAD

出荷日

加圧タンク －標準型－ 穴固定タイプ・穴選択タイプ

ご注意

外形図・規格表

外形図

規格表

使用上の注意

追加工

関連部品

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

加圧タンクカテゴリの売れ筋ランキング

技術サポート窓口

容量範囲区分（下限）(ℓ)

容量範囲区分（上限）(ℓ)

加圧タンク　－標準型－　穴固定タイプ・穴選択タイプ
