ボールバルブ フランジボールバルブ
- 数量スライド割引
- 価格改定
- 通常単価(税別)
- 8,900円～24,930円
- 税込単価
- 9,790円～27,423円
フルポート構造のフランジバルブです。【本体形状】ストレート【本体材質】SCS1...
詳細情報を確認するご注意
- 型式BFRBGは商品リニューアルのため、2025年3月に販売終了を予定しております。在庫がなくなり次第販売終了となる為、受注状況により前後する可能性がございますので予めご了承ください。後継品は、型式BFRBGNとなります。部品番号11の六角ボルトがスタットボルトと六角ナットに変更されておりますが、その他の寸法や材質に変更はございません。
- 規格表内の赤文字は2024年5月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

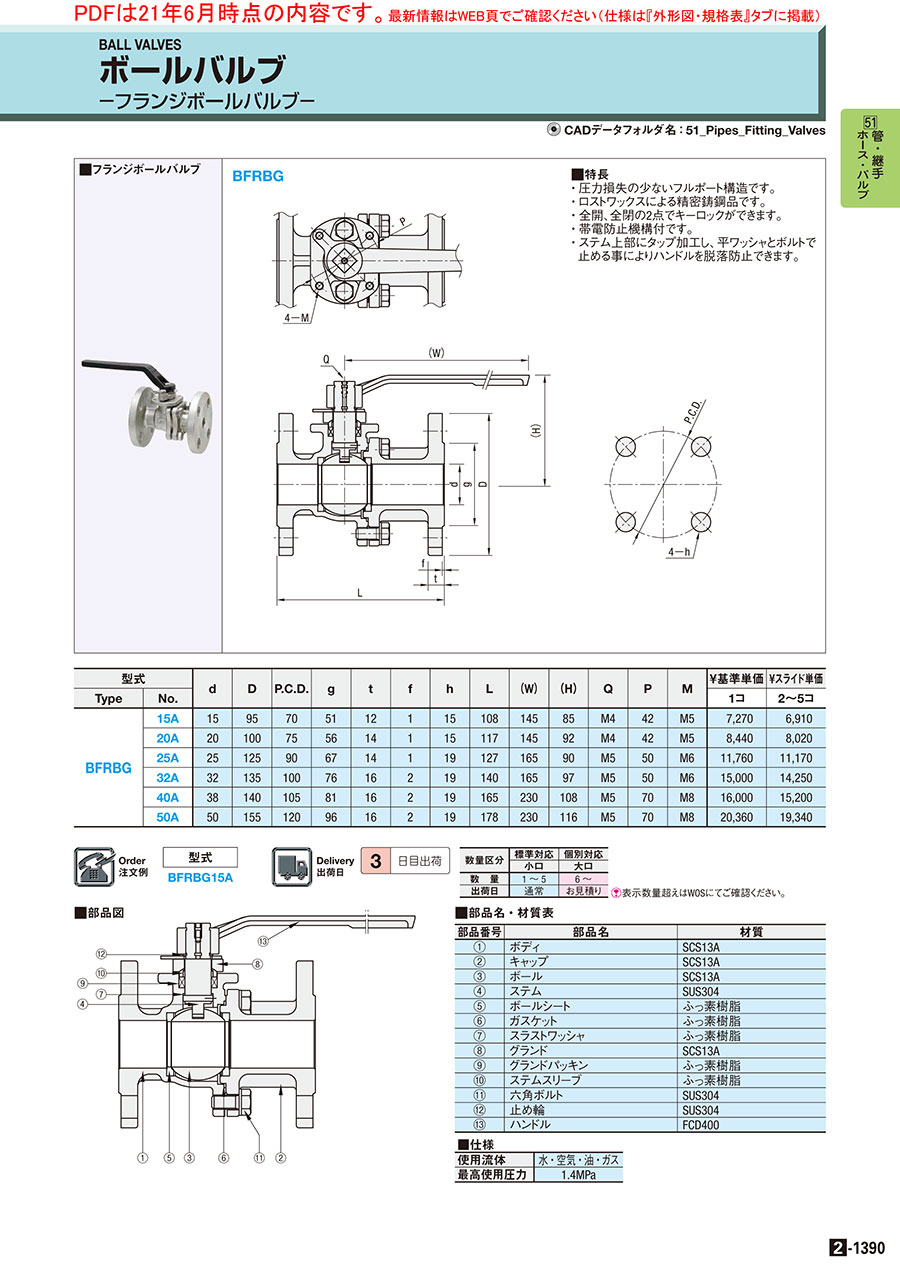

外形図・規格表
BFRBG
[ ! ]流体の流れ方向に指定はございません。
[ ! ]真空での使用は対応しておりません。
[ ! ]脱脂処理はしておりません。
[ ! ]流体の流れ方向に指定はございません。
[ ! ]真空での使用は対応しておりません。
[ ! ]脱脂処理はしておりません。
BFRBGN
■部品図
■部品図
| 部品番号 | 部品名 | 材質 |
| ① | ボディ | SCS13A |
| ② | キャップ | SCS13A |
| ③ | ボ−ル | SCS13A |
| ④ | ステム | SUS304 |
| ⑤ | ボ−ルシ−ト | ふっ素樹脂 |
| ⑥ | ガスケット | ふっ素樹脂 |
| ⑦ | スラストワッシャ | ふっ素樹脂 |
| ⑧ | グランド | SCS13A |
| ⑨ | グランドパッキン | ふっ素樹脂 |
| ⑩ | ステムスリ−ブ | ふっ素樹脂 |
| ⑪ | 六角ボルト | SUS304 |
| ⑫ | 止め輪 | SUS304 |
| ⑬ | ハンドル | FCD400 |
[ ! ]部品の単品販売はしておりません。
ご要望の場合は 「カタログ規格外品サービス」にてお問い合わせください。
部品番号 | 部品名 | 材質 |
① | ボディ | SCS13A |
② | キャップ | SCS13A |
③ | ボ−ル | SCS13A |
④ | ステム | SUS304 |
⑤ | ボ−ルシ−ト | ふっ素樹脂 |
⑥ | ガスケット | ふっ素樹脂 |
⑦ | スラストワッシャ | ふっ素樹脂 |
⑧ | グランド | SCS13A |
⑨ | グランドパッキン | ふっ素樹脂 |
⑩ | ステムスリ−ブ | ふっ素樹脂 |
⑪ | スタッドボルト | SUS304 |
⑫ | 止め輪 | SUS304 |
⑬ | ハンドル | FCD400 |
⑭ | 六角ナット | SUS304 |
[ ! ]部品の単品販売はしておりません。
ご要望の場合は 「カタログ規格外品サービス」にてお問い合わせください。
規格表
| 型式 |
| BFRBGN15A |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]取付時に使用するボルト形状の指定はございません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | D | P.C.D. | g | t | f | h | L | (W) | (H) | Q | P | M | ￥基準単価 | ￥スライド単価 | |||
| Type | No. | BFRBG | BFRBGN | BFRBG | BFRBGN | 1コ | 2〜5コ | |||||||||||
| BFRBG BFRBGN | 15A | 15 | 15 | 95 | 70 | 51 | 12 | 1 | 15 | 108 | 145 | 85 | 85 | M4 | 42 | M5 | 8,090 | 7,695 |
| 20A | 20 | 20 | 100 | 75 | 56 | 14 | 1 | 15 | 117 | 145 | 92 | 92 | M4 | 42 | M5 | 9,390 | 8,925 | |
| 25A | 25 | 25 | 125 | 90 | 67 | 14 | 1 | 19 | 127 | 165 | 90 | 93 | M5 | 50 | M6 | 13,090 | 12,433 | |
| 32A | 32 | 32 | 135 | 100 | 76 | 16 | 2 | 19 | 140 | 165 | 97 | 98 | M5 | 50 | M6 | 16,700 | 15,857 | |
| 40A | 38 | 40 | 140 | 105 | 81 | 16 | 2 | 19 | 165 | 230 | 108 | 114 | M5 | 70 | M8 | 17,810 | 16,917 | |
| 50A | 50 | 50 | 155 | 120 | 96 | 16 | 2 | 19 | 178 | 230 | 116 | 119 | M5 | 70 | M8 | 22,660 | 21,528 | |
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
詳細情報
基本情報
フルポート構造のフランジバルブです。【本体形状】ストレート【本体材質】SCS13A【使用流体】水/空気/油/ガス【ボールシート材質】ふっ素樹脂
ご注意
- 型式BFRBGは商品リニューアルのため、2025年3月に販売終了を予定しております。在庫がなくなり次第販売終了となる為、受注状況により前後する可能性がございますので予めご了承ください。後継品は、型式BFRBGNとなります。部品番号11の六角ボルトがスタットボルトと六角ナットに変更されておりますが、その他の寸法や材質に変更はございません。
- 規格表内の赤文字は2024年5月に追加した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
■特長
・圧力損失の少ないフルポート構造です。
・ロストワックスによる精密鋳鋼品です。
・全開、全閉の2点でキーロックができます。
・帯電防止機構付です。
・ステム上部にタップ加工が施されており、平ワッシャとボルトを使用した場合、開閉時のハンドルの脱落を防止できます。
・圧力損失の少ないフルポート構造です。
・ロストワックスによる精密鋳鋼品です。
・全開、全閉の2点でキーロックができます。
・帯電防止機構付です。
・ステム上部にタップ加工が施されており、平ワッシャとボルトを使用した場合、開閉時のハンドルの脱落を防止できます。
