ステンレス管用継手 エルボ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,550円～4,150円
- 税込単価
- 1,705円～4,565円
高圧・高温・低温に耐えられる継手です。フェルール含む（こちら ⇒ SKFPK）
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 材質
- SUS316
- 表面処理
- なし
- 使用流体
- 水 / 空気 / 油
- 使用温度範囲 (℃)
- -196::600
- 接続種類
- ねじ⇔管方向
- 適用管材質
- ステンレス管
- 接続ねじの種類
- R(PT)
- 種類
- 継手
- 材質証明書
- 対象
- 材質証明書：材質
- SUS316
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が27型番あります。

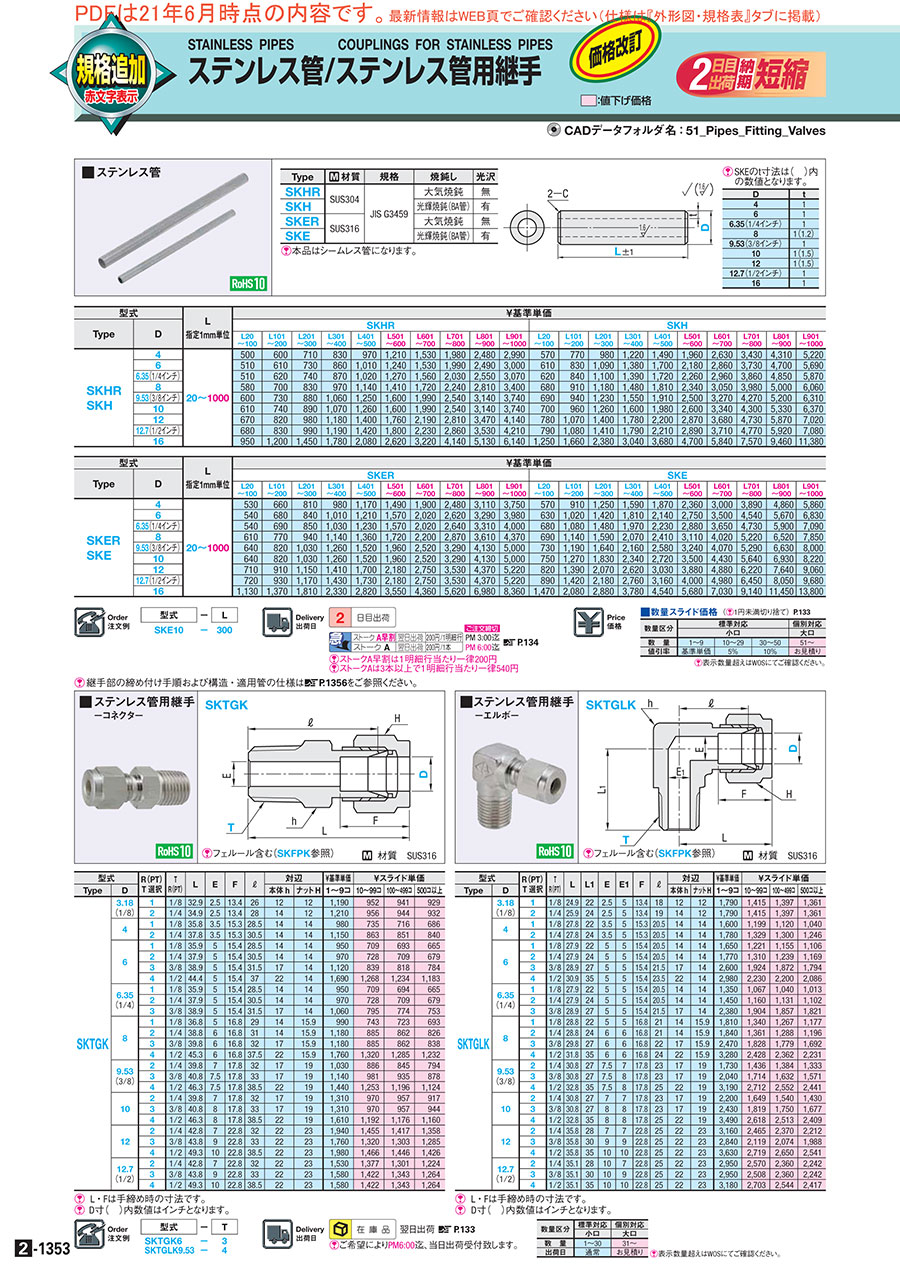

外形図・規格表
外形図
製品仕様
継手部の特長・構造
継手部は、継手本体・フロントフェルール・バックフェルール・ナットから構成されています。
ステンレス管用継手の使用可能温度範囲は、－196～600℃です。
ステンレス管用継手の使用可能温度範囲は、－196～600℃です。
構成部品図
適用管の仕様
- 管の種類：ステンレス管
JIS G3459 配管用ステンレス鋼鋼管に規定する
SUS304TP、SUS316TPに準ずるステンレス鋼鋼管 - 外径公差：±0.05mm
- 管の表面硬度：HV190以下（HRB90以下）
- パイプの表面状態：肌あれ、キズなどの有害な欠陥が無きこと
ステンレス管の肉厚別参考使用可能圧力（MPa）
| 管外径（mm） | 肉厚（mm） | |||
|---|---|---|---|---|
| 0.5 | 1.0 | 1.5 | 2.0 | |
| 4 | 30.7 | 61.5 | - | - |
| 6 | - | 41.0 | 61.5 | - |
| 6.35（1/4インチ） | - | 38.7 | 58.1 | - |
| 8 | - | 30.7 | 46.1 | - |
| 9.53（3/8インチ） | - | 25.8 | 38.7 | - |
| 10 | - | 24.6 | 36.9 | - |
| 12 | - | 20.5 | 30.7 | 41.0 |
| 12.7（1/2インチ） | - | 19.3 | 29.0 | 38.7 |
規格表
| 型式 | − | T |
| SKTGK6 | − | 3 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] L・Fは手締め時の寸法です。
[ ! ] D寸（ ）内数値はインチとなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | R(PT) T選択 | T R(PT) | L | L1 | E | E1 | F | ℓ | 対辺 | ￥基準単価 | ￥スライド単価 | ||||
| Type | D | 本体h | ナットH | 1～9コ | 10～99コ | 100～499コ | 500コ以上 | ||||||||
| SKTGLK | 3.18 (1/8) | 1 | 1/8 | 24.9 | 22 | 2.5 | 5 | 13.4 | 18 | 12 | 12 | 1,880 | 1,490 | 1,470 | 1,430 |
| 2 | 1/4 | 25.9 | 24 | 2.5 | 5 | 13.4 | 19 | 14 | 12 | 1,880 | 1,490 | 1,470 | 1,430 | ||
| 4 | 1 | 1/8 | 27.8 | 22 | 3.5 | 5 | 15.3 | 20.5 | 14 | 14 | 1,680 | 1,260 | 1,180 | 1,090 | |
| 2 | 1/4 | 27.8 | 24 | 3.5 | 5 | 15.3 | 20.5 | 14 | 14 | 1,870 | 1,400 | 1,370 | 1,310 | ||
| 6 | 1 | 1/8 | 27.9 | 22 | 5 | 5 | 15.4 | 20.5 | 14 | 14 | 1,730 | 1,280 | 1,210 | 1,160 | |
| 2 | 1/4 | 27.9 | 24 | 5 | 5 | 15.4 | 20.5 | 14 | 14 | 1,860 | 1,380 | 1,300 | 1,230 | ||
| 3 | 3/8 | 28.9 | 27 | 5 | 5 | 15.4 | 21.5 | 17 | 14 | 2,730 | 2,020 | 1,970 | 1,880 | ||
| 4 | 1/2 | 30.9 | 35 | 5 | 5 | 15.4 | 23.5 | 22 | 14 | 3,130 | 2,340 | 2,310 | 2,190 | ||
| 6.35 (1/4) | 1 | 1/8 | 27.9 | 22 | 5 | 5 | 15.4 | 20.5 | 14 | 14 | 1,420 | 1,120 | 1,090 | 1,060 | |
| 2 | 1/4 | 27.9 | 24 | 5 | 5 | 15.4 | 20.5 | 14 | 14 | 1,520 | 1,220 | 1,190 | 1,160 | ||
| 3 | 3/8 | 28.9 | 27 | 5 | 5 | 15.4 | 21.5 | 17 | 14 | 2,500 | 2,000 | 1,950 | 1,910 | ||
| 8 | 1 | 1/8 | 28.8 | 22 | 5 | 5 | 16.8 | 21 | 14 | 15.9 | 1,900 | 1,410 | 1,330 | 1,240 | |
| 2 | 1/4 | 28.8 | 24 | 6 | 6 | 16.8 | 21 | 14 | 15.9 | 1,930 | 1,430 | 1,350 | 1,260 | ||
| 3 | 3/8 | 29.8 | 27 | 6 | 6 | 16.8 | 22 | 17 | 15.9 | 2,590 | 1,920 | 1,870 | 1,780 | ||
| 4 | 1/2 | 31.8 | 35 | 6 | 6 | 16.8 | 24 | 22 | 15.9 | 3,440 | 2,550 | 2,480 | 2,340 | ||
| 9.53 (3/8) | 2 | 1/4 | 30.8 | 27 | 7.5 | 7 | 17.8 | 23 | 17 | 19 | 1,820 | 1,510 | 1,450 | 1,400 | |
| 3 | 3/8 | 30.8 | 27 | 7.5 | 8 | 17.8 | 23 | 17 | 19 | 2,140 | 1,800 | 1,710 | 1,650 | ||
| 4 | 1/2 | 32.8 | 35 | 7.5 | 8 | 17.8 | 25 | 22 | 19 | 3,350 | 2,850 | 2,680 | 2,560 | ||
| 10 | 2 | 1/4 | 30.8 | 27 | 7 | 7 | 17.8 | 23 | 17 | 19 | 2,310 | 1,730 | 1,620 | 1,500 | |
| 3 | 3/8 | 30.8 | 27 | 8 | 8 | 17.8 | 23 | 17 | 19 | 2,550 | 1,910 | 1,840 | 1,760 | ||
| 4 | 1/2 | 32.8 | 35 | 8 | 8 | 17.8 | 25 | 22 | 19 | 3,660 | 2,750 | 2,640 | 2,530 | ||
| 12 | 2 | 1/4 | 35.8 | 28 | 7 | 7 | 22.8 | 25 | 22 | 23 | 3,320 | 2,590 | 2,490 | 2,320 | |
| 3 | 3/8 | 35.8 | 30 | 9 | 9 | 22.8 | 25 | 22 | 23 | 2,980 | 2,220 | 2,180 | 2,090 | ||
| 4 | 1/2 | 35.8 | 35 | 10 | 10 | 22.8 | 25 | 22 | 23 | 3,810 | 2,850 | 2,780 | 2,670 | ||
| 12.7 (1/2) | 2 | 1/4 | 35.1 | 28 | 10 | 7 | 22.8 | 25 | 22 | 23 | 3,100 | 2,700 | 2,480 | 2,350 | |
| 3 | 3/8 | 35.1 | 30 | 10 | 9 | 22.8 | 25 | 22 | 23 | 3,100 | 2,630 | 2,480 | 2,350 | ||
| 4 | 1/2 | 35.1 | 35 | 10 | 10 | 22.8 | 25 | 22 | 23 | 3,340 | 2,840 | 2,670 | 2,540 | ||
[ ! ] D寸（ ）内数値はインチとなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
継手部の締め付け手順／取外し後の再締め付け方法
| ■継手部の締め付け手順 | ||
 | ①ナットを外さないで、そのままパイプを継手の中に差し込み、パイプ先端を継手内部の 肩にあたるまで差し込んでください。 ②ナットを手締めにして、回らなくなるまで締めこんでください。 この位置を○ポイントとし、目印を付けてください。 ③継手本体をスパナ等でしっかりと動かないように固定し、もう1本のスパナでナットを 右記の回転数にて締め込んでください。 注意： プラスチックチューブを接続する際には、チューブ用インサート（SKITK）を必ず併用して、 φ4～φ12.7のチューブ締付け回転数は、1 1/4～1 1/2回転で締め付けてください。 | φ4機種 φ6～φ12.7機種  |
| ■取外し後の再締め付け方法 | ||
 | ①ナットを緩める前にナットの位置を確認してからナットを外してください。（基準の締付回転位置） フロントフェルールが正しい位置に装着されているか再確認してください。 再取付け前にボディのテーパ面及びフロント、リア部に異物が付着していないことを確認してください。 ②フロントフェルールが完全にボディのテーパシート面に密着するまで差し込んでから、 ナットを手締めにて締め付けてください。 （管端で本体テーパ部にスリ傷などつかないようにご注意の上、差し込んでください） ③次にスパナにて、ナットを緩める前の位置よりわずかに多く締め付けてください。 | ナットを締める前の位置 再締付け完了位置  |
製品比較情報
| 商品名 | （本商品） エルボ | コネクタ | メス ユニオン | ユニオン | ユニオン テイ | ユニオン エルボ | 異径 ユニオン | 隔壁用 ユニオン | 両口チーズ ユニオン | プラグ |
|---|---|---|---|---|---|---|---|---|---|---|
| 商品画像 |
|
|
|
|
|
|
|
|
|
|
| 接続種類 | ねじ⇔管 方向 | ねじ⇔管 方向 | ねじ⇔管 方向 | 管⇔管 同径 | 管⇔管 同径 | 管⇔管 同径 | 管⇔管 違径 | 管⇔管 同径 | ねじ⇔管 分岐 | その他 |
| 適用管外径 D（D1）（φ） | 3.18 ～ 12.7 | 3.18 ～ 12.7 | 4 ～ 12 | 3.18 ～ 12.7 | 3.18 ～ 12.7 | 3.18 ～ 12.7 | 6 ～ 12.7 | 4 ～ 12 | 4 ～ 12 | 3.18 ～ 12.7 |
