銅管用ニードルバルブ
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 3,190円～4,630円
- 税込単価
- 3,509円～5,093円
・耐腐食性に優れたリング締め込みバルブです。・使用流体はエア・水・工業油です。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 非磁性
- 本体形状
- ストレートタイプ
- 本体材質
- 黄銅
- 本体詳細材質
- 黄銅
- 使用流体
- 水 / 空気 / 油
- 供給側 接続種類
- 差し込み
- 制御側 接続種類
- 差し込み
- ハンドル形状
- 丸形ハンドル
- ボールシート材質
- なし
- 使用温度範囲 (℃)
- -20::100
- 操作方式
- 手動式
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

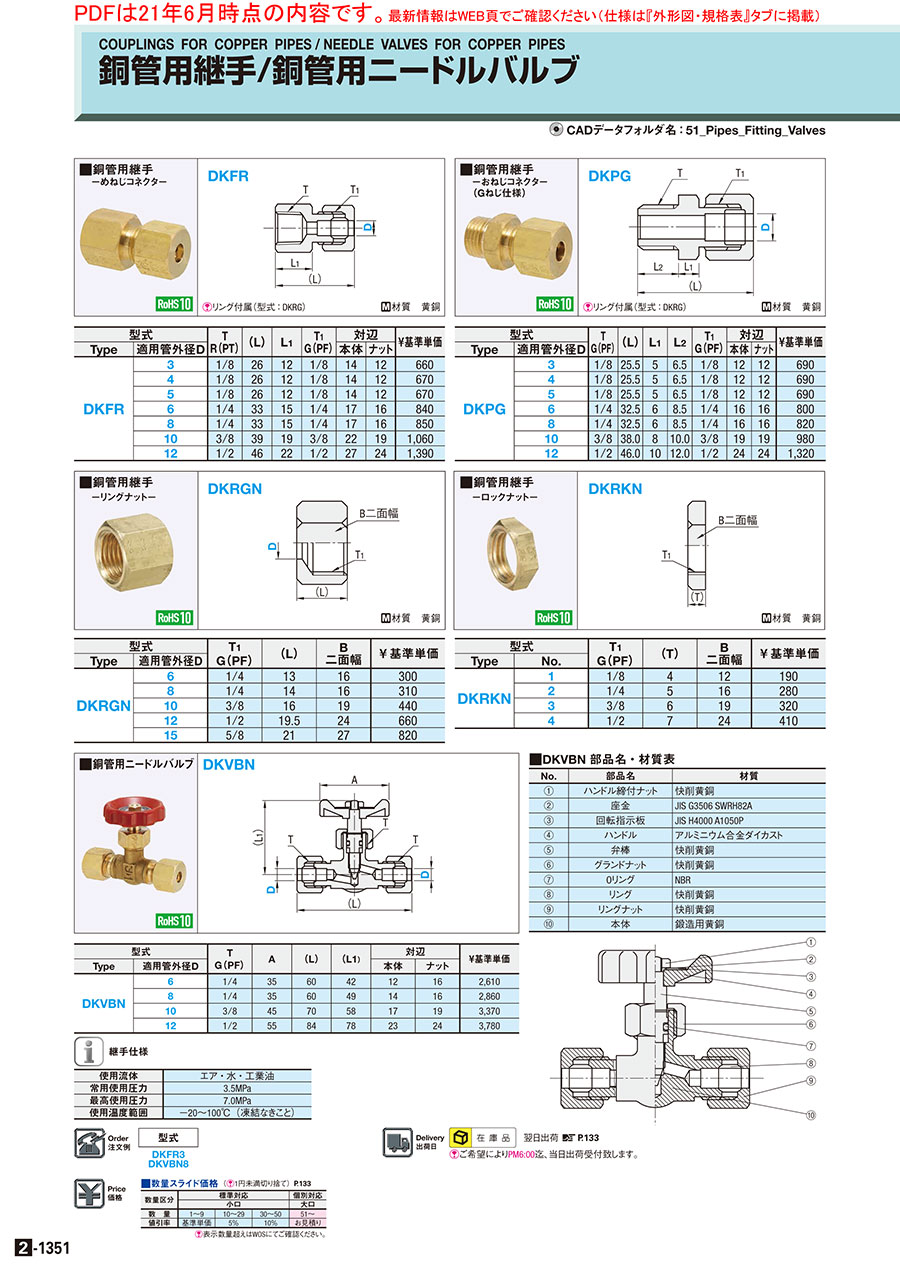

外形図・規格表
外形図
DKVBN
| No. | 部品名 | 材質 |
| ① | ハンドル締付ナット | 快削黄銅 |
| ② | 座金 | JIS G3506 SWRH82A |
| ③ | 回転指示板 | JIS H4000 A1050P |
| ④ | ハンドル | アルミニウム合金ダイカスト |
| ⑤ | 弁棒 | 快削黄銅 |
| ⑥ | グランドナット | 快削黄銅 |
| ⑦ | Oリング | NBR |
| ⑧ | リング | 快削黄銅 |
| ⑨ | リングナット | 快削黄銅 |
| ⑩ | 本体 | 鍛造用黄銅 |
規格表
| 型式 |
| DKVBN8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T G(PF) | A | (L) | (L1) | d(Φ) オリフィス径 | 対辺 | ￥基準単価 | ||
| Type | 適用管外径 D | 本体 | ナット | ||||||
| DKVBN | 6 | 1/4 | 35 | 60 | 42 | 3.5 | 12 | 16 | 2,740 |
| 8 | 1/4 | 35 | 60 | 49 | 5.0 | 14 | 16 | 3,000 | |
| 10 | 3/8 | 45 | 70 | 58 | 6.5 | 17 | 19 | 3,540 | |
| 12 | 1/2 | 55 | 84 | 78 | 9.0 | 23 | 24 | 3,970 | |
技術情報
・流量－圧力損失線図
＊作動油：丸善スーパーフルードSP32、試験温度：40℃
[ ! ]グラフの数値は実験装置上の値につき参考値としてください。
＊作動油：丸善スーパーフルードSP32、試験温度：40℃
[ ! ]グラフの数値は実験装置上の値につき参考値としてください。
詳細情報
基本情報
・耐腐食性に優れたリング締め込みバルブです。・使用流体はエア・水・工業油です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
概要・仕様
仕様・概要
継手仕様
| 使用流体 | エア・水・工業油 |
| 常用使用圧力 | 3.5MPa |
| 最高使用圧力 | 7.0MPa |
| 使用温度範囲 | −20〜100℃(凍結なきこと) |
