フランジ付リニアブッシュ コンパクト インローダブルタイプ
- 通常単価(税別)
- 1,850円～5,120円
- 税込単価
- 2,035円～5,632円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】スタンダードタイプに比べてフランジ径（H寸）が4~5mm、外径（D寸）が2mm小さく、省スペー...
詳細を確認- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が90型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

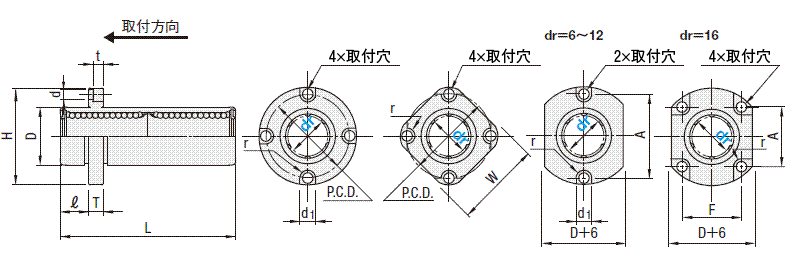

外形図・規格表
外形図
丸フランジ
角フランジ
二面フランジ
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHIRKW | LHISKW | LHICKW | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | −20〜80℃ | シール[ M ]材質 ニトリルゴム (−20〜120℃) |
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については>>こちら
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
規格表
| 型式 | |
LHIRKW12 LHIRKW12L LHIRKW12G LHIRKW12H | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については>>こちら
| dr | D | L | ℓ | H | T | d | d1 | t | r | P.C.D. | W | F | A | 偏心(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 静的許容 モーメント (N・m) | 質量(g) | ||||||
| 許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | ||||||||||||||||||
| 6 | 0 −0.010 | 10 | 0 −0.011 | 35 | ±0.3 | 5 | 25 | 5 | 3.5 | 6 | 3.1 | 3 | 19 | 20 | − | 19 | 0.015 | 6 | 0.015 | 206 | 309 | 2.46 | 24 | 20 | 21 |
| 8 | 13 | 0 −0.013 | 45 | 28 | 22 | 23 | − | 22 | 383 | 555 | 5.76 | 38 | 34 | 35 | |||||||||||
| 10 | 17 | 55 | 6 | 35 | 6 | 4.5 | 7.5 | 4.1 | 3.75 | 27 | 27 | − | 27 | 585 | 867 | 10.99 | 79 | 68 | 73 | ||||||
| 12 | 19 | 0 −0.016 | 57 | 38 | 30 | 29 | − | 30 | 608 | 899 | 11.85 | 95 | 82 | 87 | |||||||||||
| 16 | 26 | 70 | 44 | 36 | 34 | 24 | 27 | 965 | 1431 | 23.48 | 154 | 135 | 141 | ||||||||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
2,580円 ( 2,838円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
2,580円 ( 2,838円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
3,580円 ( 3,938円 ) | 5日目 |
2,150円 ( 2,365円 ) | 在庫品1日目当日出荷可能 |
2,650円 ( 2,915円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
3,200円 ( 3,520円 ) | 5日目 |
4,400円 ( 4,840円 ) | 5日目 |
4,400円 ( 4,840円 ) | 5日目 |
4,400円 ( 4,840円 ) | 5日目 |
4,400円 ( 4,840円 ) | 5日目 |
2,870円 ( 3,157円 ) | 在庫品1日目当日出荷可能 |
3,770円 ( 4,147円 ) | 5日目 |
4,970円 ( 5,467円 ) | 5日目 |
4,970円 ( 5,467円 ) | 5日目 |
4,970円 ( 5,467円 ) | 5日目 |
4,970円 ( 5,467円 ) | 5日目 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
2,350円 ( 2,585円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
2,350円 ( 2,585円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
3,350円 ( 3,685円 ) | 5日目 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 5日目 |
3,400円 ( 3,740円 ) | 5日目 |
3,400円 ( 3,740円 ) | 5日目 |
3,400円 ( 3,740円 ) | 5日目 |
3,400円 ( 3,740円 ) | 5日目 |
2,030円 ( 2,233円 ) | 在庫品1日目当日出荷可能 |
2,930円 ( 3,223円 ) | 5日目 |
4,130円 ( 4,543円 ) | 5日目 |
4,130円 ( 4,543円 ) | 5日目 |
4,130円 ( 4,543円 ) | 5日目 |
4,130円 ( 4,543円 ) | 5日目 |
2,540円 ( 2,794円 ) | 在庫品1日目当日出荷可能 |
3,440円 ( 3,784円 ) | 5日目 |
4,640円 ( 5,104円 ) | 5日目 |
4,640円 ( 5,104円 ) | 5日目 |
4,640円 ( 5,104円 ) | 5日目 |
4,640円 ( 5,104円 ) | 5日目 |
詳細情報
基本情報
【特長】
スタンダードタイプに比べてフランジ径（H寸）が4~5mm、外径（D寸）が2mm小さく、省スペースの使用に適した規格です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | ||
| 丸フランジ | 角フランジ | 二面フランジ | |
| LHIRKW | LHISKW | LHICKW | |
| 6 | 1,760 | 2,080 | 1,980 |
| 8 | 1,760 | 2,080 | 1,980 |
| 10 | 1,810 | 2,130 | 2,050 |
| 12 | 1,930 | 2,300 | 2,190 |
| 16 | 2,420 | 2,880 | 2,730 |
■数量スライド価格（[ ! ]1円未満切り捨て）こちら
[ ! ]表示数量超えはWOSにてご確認ください。
数量区分 | 標準対応 | 個別対応 | |
小口 | 大口 | ||
数 量 | 1〜19 | 20〜34 | 35～ |
値引率 | 基準単価 | 基準単価 | 10% |
出荷日 | 通常 | お見積り | |
