フランジ付リニアブッシュ コンパクト インローシングルタイプ
- 通常単価(税別)
- 1,020円～3,720円
- 税込単価
- 1,122円～4,092円
【特長】スタンダードタイプに比べてフランジ径（H寸）が4~5mm、外径（D寸）...
詳細情報を確認するご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が90型番あります。

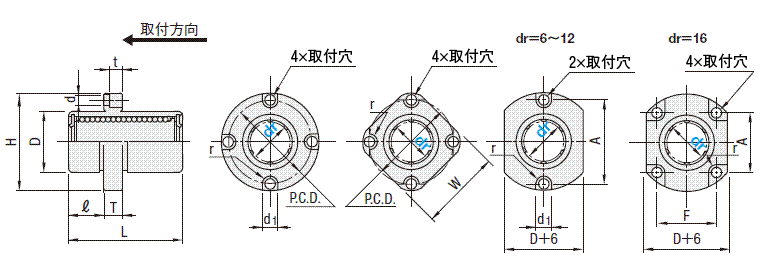

外形図・規格表
外形図
丸フランジ
角フランジ
二面フランジ
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHIRK | LHISK | LHICK | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | −20〜80℃ | シ−ル[ M ]材質 ニトリルゴム (−20〜120℃) |
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については>>こちら
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
規格表
| 型式 | |
LHIRK10 LHIRK12L  LHIRK12G  LHIRK12H | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については>>こちら
| dr | D | L | ℓ | H | T | d | d1 | t | r | P.C.D. | W | F | A | 偏心(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 質量(g) | ||||||
| 許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | |||||||||||||||||
| 6 | 0 −0.009 | 10 | 0 −0.011 | 19 | ±0.3 | 5 | 25 | 5 | 3.5 | 6 | 3.1 | 3 | 19 | 20 | − | 19 | 0.012 | 6 | 0.012 | 131 | 155 | 18 | 14 | 15 |
| 8 | 13 | 0 −0.013 | 24 | 28 | 22 | 23 | − | 22 | 235 | 277 | 27 | 22 | 24 | |||||||||||
| 10 | 17 | 29 | 6 | 35 | 6 | 4.5 | 7.5 | 4.1 | 3.75 | 27 | 27 | − | 27 | 368 | 433 | 52 | 41 | 46 | ||||||
| 12 | 19 | 0 −0.016 | 30 | 38 | 30 | 29 | − | 30 | 381 | 449 | 64 | 50 | 55 | |||||||||||
| 16 | 26 | 37 | 44 | 36 | 34 | 24 | 27 | 608 | 716 | 96 | 77 | 83 | ||||||||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,630円 ( 1,793円 ) | 5日目 |
2,630円 ( 2,893円 ) | 5日目 |
2,630円 ( 2,893円 ) | 5日目 |
2,630円 ( 2,893円 ) | 5日目 |
2,630円 ( 2,893円 ) | 5日目 |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 5日目 |
2,640円 ( 2,904円 ) | 5日目 |
2,640円 ( 2,904円 ) | 5日目 |
2,640円 ( 2,904円 ) | 5日目 |
2,640円 ( 2,904円 ) | 5日目 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,690円 ( 1,859円 ) | 5日目 |
2,690円 ( 2,959円 ) | 5日目 |
2,690円 ( 2,959円 ) | 5日目 |
2,690円 ( 2,959円 ) | 5日目 |
2,690円 ( 2,959円 ) | 5日目 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 5日目 |
3,360円 ( 3,696円 ) | 5日目 |
3,360円 ( 3,696円 ) | 5日目 |
3,360円 ( 3,696円 ) | 5日目 |
3,360円 ( 3,696円 ) | 5日目 |
1,550円 ( 1,705円 ) | 在庫品1日目当日出荷可能 |
2,450円 ( 2,695円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
3,650円 ( 4,015円 ) | 5日目 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
2,520円 ( 2,772円 ) | 5日目 |
1,040円 ( 1,144円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 5日目 |
2,540円 ( 2,794円 ) | 5日目 |
2,540円 ( 2,794円 ) | 5日目 |
2,540円 ( 2,794円 ) | 5日目 |
2,540円 ( 2,794円 ) | 5日目 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
2,010円 ( 2,211円 ) | 5日目 |
3,210円 ( 3,531円 ) | 5日目 |
3,210円 ( 3,531円 ) | 5日目 |
3,210円 ( 3,531円 ) | 5日目 |
3,210円 ( 3,531円 ) | 5日目 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 5日目 |
3,490円 ( 3,839円 ) | 5日目 |
3,490円 ( 3,839円 ) | 5日目 |
3,490円 ( 3,839円 ) | 5日目 |
3,490円 ( 3,839円 ) | 5日目 |
詳細情報
基本情報
【特長】
スタンダードタイプに比べてフランジ径（H寸）が4~5mm、外径（D寸）が2mm小さく、省スペースの使用に適した規格です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | ||
| 丸フランジ | 角フランジ | 二面フランジ | |
| LHIRK | LHISK | LHICK | |
| 6 | 970 | 1,130 | 1,080 |
| 8 | 970 | 1,130 | 1,090 |
| 10 | 990 | 1,180 | 1,130 |
| 12 | 1,060 | 1,230 | 1,200 |
| 16 | 1,320 | 1,540 | 1,480 |
■数量スライド価格（[ ! ]1円未満切り捨て）こちら
[ ! ]表示数量超えはWOSにてご確認ください。
数量区分 | 標準対応 | 個別対応 | |
小口 | 大口 | ||
数 量 | 1〜19 | 20〜34 | 35～ |
値引率 | 基準単価 | 基準単価 | 10% |
出荷日 | 通常 | お見積り | |
概要・仕様
「技術情報URL」
フランジ付リニアブッシュ コンパクト インローシングルタイプのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
