フランジ付リニアブッシュ コンパクトタイプ シングル
- 通常単価(税別)
- 810円～3,760円
- 税込単価
- 891円～4,136円
スタンダードタイプに比べ、フランジ径（H寸）が4~5mm・外径（D寸）が2mm...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- タイプ
- 標準フランジ
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒材質
- SUJ2相当
- 保持器材質
- 樹脂(ジュラコンM90相当)
- シール
- シール付
- スペーサー・止め板材質
- SUJ2相当
- ザグリ穴
- スタンダード
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

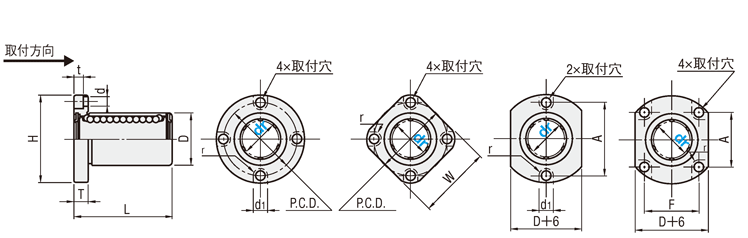

外形図・規格表
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHRK | LHSK | LHCK | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | −20〜80℃ | シール[ M ]材質 ニトリルゴム (−20〜120℃) |
| LHRKM | LHSKM | LHCKM | 無電解ニッケルメッキ | SUS440C相当 | |||||
規格表
| 型式 | |
LHRK12 LHRK12L LHRK12G LHRK12H | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については >>こちら
| dr | D許容差 | L | H | T | d | d1 | t | r | P.C.D. | W | F | A | 偏芯(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 質量(g) | |||||||
| 許容差 | 表面処理 なし | 表面処理 あり | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | ||||||||||||||||
| 6 | 10 | 0 − 0.011 | 0 − 0.015 | 19 | ±0.3 | 25 | 5 | 3.5 | 6 | 3.1 | 3 | 19 | 20 | − | 19 | 0.012 | 6 | 0.012 | 131 | 155 | 18 | 14 | 15 | |
| 8 | 0 | 13 | 0 | 0 | 24 | 28 | 22 | 23 | − | 22 | 235 | 277 | 27 | 22 | 24 | |||||||||
| 10 | − 0.009 | 17 | − 0.013 | − 0.018 | 29 | 35 | 6 | 4.5 | 7.5 | 4.1 | 3.75 | 27 | 27 | − | 27 | 368 | 433 | 52 | 41 | 46 | ||||
| 12 | 19 | 0 | 0 | 30 | 38 | 30 | 29 | − | 30 | 381 | 449 | 64 | 50 | 55 | ||||||||||
| 16 | 26 | − 0.016 | − 0.021 | 37 | 44 | 36 | 34 | 24 | 27 | 608 | 716 | 96 | 77 | 83 | ||||||||||
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]納入時に防錆油が塗布されています。
以下グリースを選択していただくことで、グリース塗布付きに変更することができます。
| 種類 | 製品名 | 主な特長 |
| Aタイプ | アルバニアグリースS2(昭和シェル石油製） | さまざまなグリース潤滑箇所に適する工業用万能グリースです。 |
| Yタイプ | AFF（THK製） | 発塵量が少なく、また安定した転がり抵抗値、耐フレッチング性に優れたグリースです。 |
| Gタイプ | LG2（日本精工製） | 発塵量が少なく、また耐摩耗性、防錆性に優れたグリースです。 |
| Lタイプ | ET-100K（協同油脂製） | 耐熱・酸化安定性に優れています。また付着・粘着力に優れており、飛散・漏洩が少ないです。 |
| Hタイプ | FGL（Lubriplate®） | 食品・飲料・医薬品の加工・詰込装置等の潤滑に適しています。（NSF H-1登録No.043534） |
| 項目 | 条件 | 単位 | 測定方法 | Aタイプ | Yタイプ | Gタイプ | Lタイプ | Hタイプ |
| 増ちょう剤 | − | − | − | リチウム系 | リチウム系 | リチウム系 | 芳香族ジウレア | アルミニウム複合石鹸 |
| 基油 | − | − | − | 鉱油 | 高級合成油 | 鉱油＋合成炭化水素油 | エーテル系合成油 | USPホワイト油 |
| 基油 動粘度 | 40℃ | mm2/s | JIS K2220 23 | 131 | 100 | 32 | − | 105（ASTMD-445） |
| 100℃ | 12.2 | − | 5.4 | − | 11.5（ASTMD-445） | |||
| 混和ちょう度 | − | − | JIS K2220 7 | 283 | 315 | 199 | 280 | 310（ASTMD-217） |
| 滴点 | − | ℃ | JIS K2220 8 | 181 | 220 | 201 | 260＜ | 238（ASTMD-217） |
| 蒸発量 | 99℃×22hr | wt% | JIS K2220 10 | 0.2 | 0.7 | 1.4 | − | 0.27（ASTMD−972） |
| 離油度 | 100℃×24hr | wt% | JIS K2220 11 | 2.4 | 2.6 | 0.8 | 1.2 | 2.1（ASTMD−1742） |
| 使用温度 | 大気中 | ℃ | − | ‐25～120 | ‐40～120 | −20～70 | −40～200 | −12～177 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
|
1,350円 ( 1,485円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
|
1,350円 ( 1,485円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
2,350円 ( 2,585円 ) | 5日目 |
- |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
|
1,410円 ( 1,551円 ) | 5日目 |
- |
2,410円 ( 2,651円 ) | 5日目 |
- |
2,410円 ( 2,651円 ) | 5日目 |
- |
2,410円 ( 2,651円 ) | 5日目 |
- |
2,410円 ( 2,651円 ) | 5日目 |
- |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
|
1,880円 ( 2,068円 ) | 5日目 |
- |
3,080円 ( 3,388円 ) | 5日目 |
- |
3,080円 ( 3,388円 ) | 5日目 |
- |
3,080円 ( 3,388円 ) | 5日目 |
- |
3,080円 ( 3,388円 ) | 5日目 |
- |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
|
2,090円 ( 2,299円 ) | 5日目 |
- |
3,290円 ( 3,619円 ) | 5日目 |
- |
3,290円 ( 3,619円 ) | 5日目 |
- |
3,290円 ( 3,619円 ) | 5日目 |
- |
3,290円 ( 3,619円 ) | 5日目 |
- |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
|
1,640円 ( 1,804円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
1,140円 ( 1,254円 ) | 在庫品1日目当日出荷可能 |
|
1,640円 ( 1,804円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
2,640円 ( 2,904円 ) | 5日目 |
- |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
|
1,740円 ( 1,914円 ) | 5日目 |
- |
2,740円 ( 3,014円 ) | 5日目 |
- |
2,740円 ( 3,014円 ) | 5日目 |
- |
2,740円 ( 3,014円 ) | 5日目 |
- |
2,740円 ( 3,014円 ) | 5日目 |
- |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
|
2,210円 ( 2,431円 ) | 5日目 |
- |
3,410円 ( 3,751円 ) | 5日目 |
- |
3,410円 ( 3,751円 ) | 5日目 |
- |
3,410円 ( 3,751円 ) | 5日目 |
- |
3,410円 ( 3,751円 ) | 5日目 |
- |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
|
2,500円 ( 2,750円 ) | 5日目 |
- |
3,700円 ( 4,070円 ) | 5日目 |
- |
3,700円 ( 4,070円 ) | 5日目 |
- |
3,700円 ( 4,070円 ) | 5日目 |
- |
3,700円 ( 4,070円 ) | 5日目 |
- |
詳細情報
基本情報
スタンダードタイプに比べ、フランジ径（H寸）が4~5mm・外径（D寸）が2mmコンパクトな規格です。フランジ形状の長さ：シングルタイプの規格です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
dr | ￥基準単価 | |||||
シングル | ||||||
丸フランジ | 角フランジ | 二面フランジ | ||||
LHRK | LHRKM | LHSK | LHSKM | LHCK | LHCKM | |
6 | 770 | 1,010 | 840 | 1,130 | 810 | 1,090 |
8 | 770 | 1,010 | 840 | 1,130 | 810 | 1,090 |
10 | 830 | 1,110 | 900 | 1,200 | 870 | 1,180 |
12 | 890 | 1,190 | 960 | 1,290 | 930 | 1,250 |
16 | 1,070 | 1,410 | 1,150 | 1,580 | 1,130 | 1,520 |
◦LHCK
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜34 | 35〜 |
| 値引率 | 基準単価 | 10％ |
| 出荷日 | 通常 | お見積り |
◦その他
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜19 | 20〜34 | 35～ |
| 値引率 | 基準単価 | 基準単価 | 10％ |
| 出荷日 | 通常 | お見積り | |
