【簡易調整】Ｘ軸 送りねじ式 ストローク選択タイプ すり合わせ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
主に段取り替えに伴うセンサ位置調整用に、長さ60mmから200mmまで、5種類のストロークをご用意しま...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

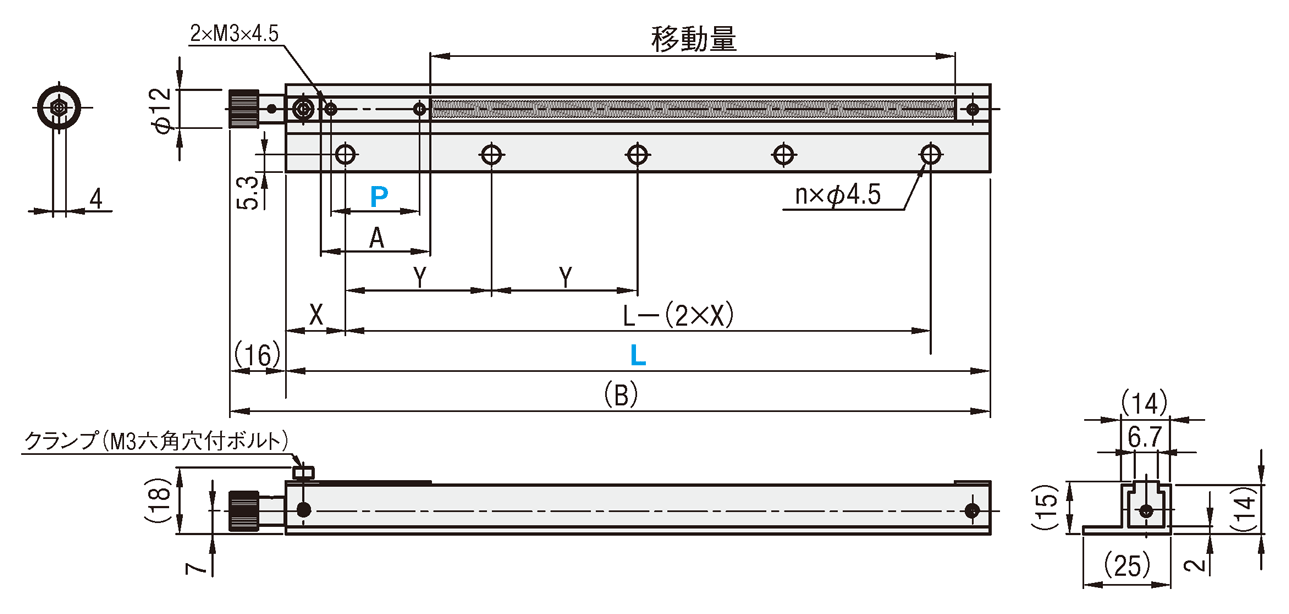

外形図・規格表
XSENC
[ ! ]レール端面・穴部にはアルマイト処理は施されません。
[ ! ]レール端面・穴部にはアルマイト処理は施されません。
| ステージ面 （mm） | |
| P | A |
| 10 | 16 |
| 12 | 18 |
| 19 | 25 |
| 25.4 | 31.4 |
■精度基準
 | [ ! ]左図基準でガタがありますので、 精密な位置決めにはあまり適しません。 | |
ボールポイント付の六角レンチをご利用いただくと、長ストロークの移動も楽に行えます。
規格表
| 型式 | − | P |
| XSENC150 | − | 25.4 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P (選択) | X | Y (150Y 200Yの時) | 穴数 (n) | (B) | 両端ピッチ間距離 L−(2×X) | 移動量 | 耐荷重(N) | 自重（kg） | ￥基準単価 | ||||
| Type | L | P10 | P12 | P19 | P25.4 | |||||||||
| XSENC | 60 | 10 12 19 25.4 | 10 | − | 2 | 76 | 40 | L−A−23 | 9.8 | 0.033 | 0.034 | 0.036 | 0.037 | 4,440 |
| 70 | 14 | − | 2 | 86 | 42 | L−A−25 | 0.037 | 0.038 | 0.039 | 0.041 | 4,510 | |||
| 80 | 18 | − | 2 | 96 | 44 | 0.041 | 0.042 | 0.043 | 0.045 | 4,530 | ||||
| 150 | 20 | − | 2 | 166 | 110 | L−A−30 | 0.067 | 0.068 | 0.07 | 0.072 | 4,750 | |||
| 150Y (＊) | 15 | 40 | 4 | 120 | 0.067 | 0.068 | 0.07 | 0.072 | 4,750 | |||||
| 200 | 22 | − | 2 | 216 | 156 | 0.086 | 0.087 | 0.089 | 0.091 | 4,860 | ||||
| 200Y (＊) | 20 | 40 | 5 | 160 | 0.086 | 0.087 | 0.089 | 0.091 | 4,860 | |||||
[ ! ]ハンドル1回転移動量0.8mm
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
主に段取り替えに伴うセンサ位置調整用に、長さ60mmから200mmまで、5種類のストロークをご用意しました。New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P (選択) | X | Y (150Y 200Yの時) | 穴数 (n) | (B) | 両端ピッチ間距離 L−(2×X) | 移動量 | 耐荷重(N) | ￥基準単価 | |
| Type | L | |||||||||
| XSENC | 60 | 10 12 19 25.4 | 10 | − | 2 | 76 | 40 | L−A−23 | 9.8 | 4,440 |
| 70 | 14 | − | 2 | 86 | 42 | L−A−25 | 4,510 | |||
| 80 | 18 | − | 2 | 96 | 44 | 4,530 | ||||
| 150 | 20 | − | 2 | 166 | 110 | L−A−30 | 4,750 | |||
| 150Y (＊) | 15 | 40 | 4 | 120 | 4,750 | |||||
| 200 | 22 | − | 2 | 216 | 156 | 4,860 | ||||
| 200Y (＊) | 20 | 40 | 5 | 160 | 4,860 | |||||
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～2 | 3～5 | 6～9 | 10～20 | 21～ |
| 値引率 | 基準単価 | 10% | 15% | 20% | お見積り |
| 出荷日 | 通常 | ||||
概要・仕様
使用例
多品種ワーク時のセンサ調整
商品担当おすすめ
【簡易調整】Ｘ軸 送りねじ式 ストローク選択タイプ すり合わせのレビュー
