【簡易調整】Ｘ軸 送りねじ式 コンパクトタイプ
- 耐荷重（範囲） (N)
- 5～30
- 送り方式
- 送りねじ
- テーブルサイズ(長さ) L (mm)
- 27
- テーブルサイズ(幅) W (mm)
- 13
- テーブル材質
- 低炭素鋼(SPCC)
- テーブル表面処理
- 塩浴軟窒化
- 移動ガイド
- リニアボール
- テーブルサイズ(厚み) H (mm)
- 9.5
- 移動量(X距離) (mm)
- ±2.5
- クランプ
- 対向(ローレットノブ)
- 送り方式（送りねじ種類）
- ハンドル操作
- 送り方式（送りピッチ） (mm)
- 0.5
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
－閉じる
XSEN5の仕様・寸法情報
耐荷重（範囲）(N)
5～30
送り方式
[送りねじ] 送りねじ
テーブルサイズ(長さ) L(mm)
27
テーブルサイズ(幅) W(mm)
13
テーブル材質
[スチール] 低炭素鋼(SPCC)
テーブル表面処理
塩浴軟窒化
移動ガイド
リニアボール
テーブルサイズ(厚み) H(mm)
9.5
移動量(X距離)(mm)
±2.5
クランプ
対向(ローレットノブ)
送り方式（送りねじ種類）
ハンドル操作
送り方式（送りピッチ）(mm)
0.5
chemSHERPA
調査中
外形図・規格表
[ ! ]両サイドにボールガイドが入っており、滑らかに摺動します。
[ M ] 材 質 低炭素鋼（SPCC）
[ S ] 表面処理 塩浴軟窒化処理

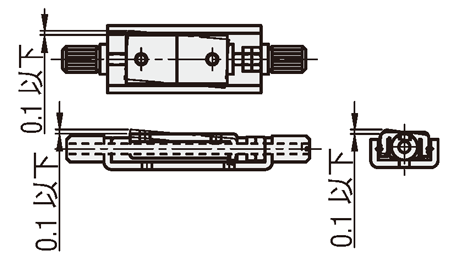

| XSEN | ■精度基準 | |
 |  | |
| [ ! ]上図基準でガタがありますので、 精密な位置決めにはあまり適しません。 | ||
[ ! ]両サイドにボールガイドが入っており、滑らかに摺動します。
[ M ] 材 質 低炭素鋼（SPCC）
[ S ] 表面処理 塩浴軟窒化処理
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはお見積り
[ ! ]ハンドル1回転移動量0.5mm
規格表
| 型式 |
| XSEN5 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | 耐荷重(N) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||
| XSEN | 5 | 13×27 | ±2.5 | 19.6 | 0.03 | 3,210 |
[ ! ]ハンドル1回転移動量0.5mm
詳細情報
基本情報
厚さ９．５ｍｍ、移動量±２．５ｍｍのコンパクトタイプです。センサの初回調整などにご利用ください。New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはお見積り
[ ! ]ハンドル1回転移動量0.5mm
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | 耐荷重(N) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||
| XSEN | 5 | 13×27 | ±2.5 | 19.6 | 0.03 | 3,210 |
[ ! ]ハンドル1回転移動量0.5mm
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～2 | 3～5 | 6～9 | 10～30 | 31～ |
| 値引率 | 基準単価 | 10% | 15% | 20% | お見積り |
| 出荷日 | 通常 | ||||
概要・仕様
枚数カウンタ用センサの微調整
使用例
枚数カウンタ用センサの微調整
注意事項
【 ご使用上の注意 】
「ストローク±2.5mm」以上の動作、または勢いよく「送り用ツマミ」を回すことにより内部の「ボールガイド」が外側に出てくる恐れがあります。
故障ではございませんが、摺動が重くなりますので御注意下さい。
万一、上記のような操作の後に摺動が重くなりましたら、お手数ですがお問合せ下さい。
