メカニカル部品技術窓口
フェノール取手 外付タイプ
- 通常単価(税別)
- 867円～1,617円
- 税込単価
- 954円～1,779円
【特長】フェノール材質製で、持ち手は楕円形状の握り易い取手です。外側から取り付...
詳細情報を確認するご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。

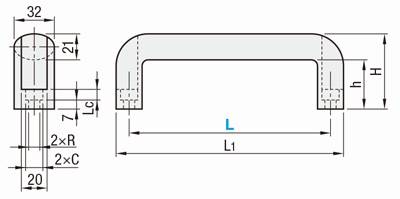

外形図・規格表
UPCFAN
[ M ]材質：フェノール樹脂
規格表
| 型式 |
| UPCFAN90 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L1 | h | H | R | C | Lc | 質量 (g) | 参考許容荷重 (N) | ￥基準単価 | |
| Type | L | |||||||||
| UPCFAN | 90 | 111 | 29 | 50 | 6.5 | 10.5 | 6.5 | 88 | 1400 | 788 |
| 114 | 135 | 108 | 945 | |||||||
| 120 | 141 | 39 | 60 | 8.5 | 13.5 | 8.5 | 116 | 1,040 | ||
| 140 | 161 | 131 | 1,155 | |||||||
| 160 | 181 | 145 | 1750 | 1,208 | ||||||
| 180 | 201 | 164 | 1,313 | |||||||
| 200 | 221 | 178 | 1,470 | |||||||
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | フェノール取手 外付けタイプ | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | フェノール取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
詳細情報
基本情報
【特長】フェノール材質製で、持ち手は楕円形状の握り易い取手です。外側から取り付け可能な仕様で、取付ピッチは90~200mmの間で7サイズのご用意がございます。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
フェノール取手 外付タイプのレビュー
掃除機用
5
5.02023/05/16
掃除機を使いやすく改良するのに取手が必要でした。安価でサイズも丁度よかったです。
0人が参考にしています。
装置部品として
5
5.02021/07/27
装置部品として使用しました。
初めて使用しましたが、良かったです。
また機会があったら利用したいと思います。
0人が参考にしています。
取っ手として。
5
5.02020/11/05
プラスチック成型で、製品の変形を防止する為のブロックを、引き抜く為の取っ手として使用。
0人が参考にしています。
治具の持手に
4
4.02020/10/29
ある程度短いピッチでシッカリとしたグリップの取手を探していた所、丁度良かった。
持手も太く握りやすかった。
0人が参考にしています。
設備カバーに使用
5
5.02020/10/27
通常の取っ手よりしっかりしていて
手が痛くならないので助かります。
0人が参考にしています。
