アングル取手 アルミタイプ
- 通常単価(税別)
- 832円
- 税込単価
- 915円
【特長】楕円形状で握り易い持ち手の取手です。材質は、アルミニウム合金で、両開き...
詳細情報を確認するご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
HHDNFA112の仕様・寸法情報
環境対応
RoHS対応（10物質）
特性・用途
非磁性
本体種類
標準形
面付形種類
U字形
形状
アングル
取付方法
[その他] 外止め
材質
[アルミニウム] アルミ合金
取付ピッチ【範囲選択】(mm)
101～150
取付ピッチ(mm)
112
取付高さ【範囲選択】(mm)
45.1～50
全高(mm)
48
グリップ断面形状
[丸形] 丸形
グリップ太さ【範囲選択】(mm)
15.1～20
グリップ太さ(mm)
20
詳細材質
アルミ合金
表面処理
焼付塗装
許容荷重(N)
1100
全長
125
直径D(mm)
32.8
材質証明書
対象
材質証明書：材質
アルミ合金
材質証明書：表面処理
焼付塗装

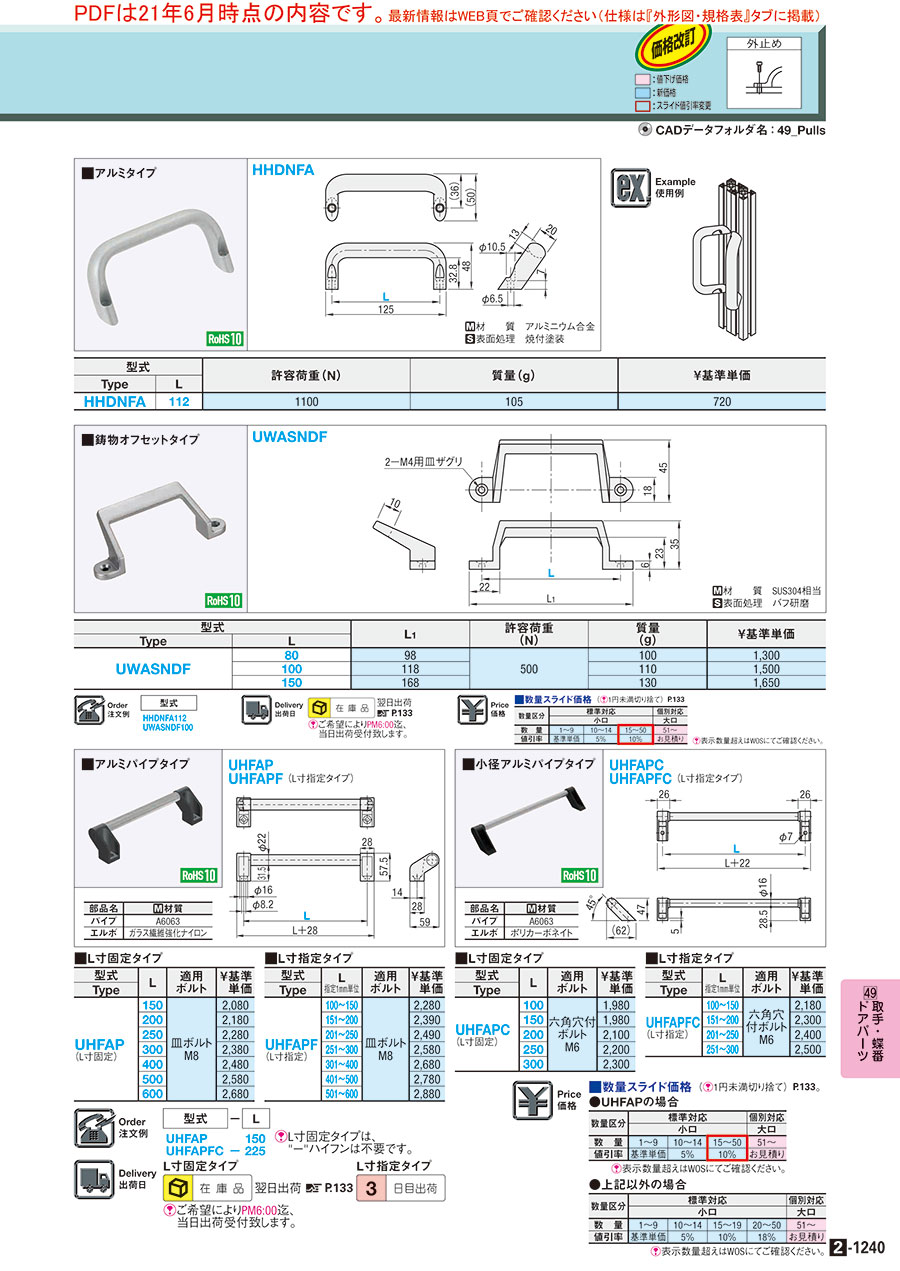

外形図・規格表
HHDNFA
[ M ]材質：アルミニウム合金 [ S ]表面処理：焼付塗装
規格表
| 型式 |
| HHDNFA112 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 許容荷重(N) | 質量(g) | ￥基準単価 | |
| Type | L | |||
| HHDNFA | 112 | 1100 | 105 | 756 |
使用例
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | アングル取手 アルミタイプ | アングル取手 標準タイプ | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | めねじ | 外止め | めねじ | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
詳細情報
基本情報
【特長】楕円形状で握り易い持ち手の取手です。材質は、アルミニウム合金で、両開きタイプの扉などにも、干渉せず取付可能です。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ミスミ
アングル取手 台座付タイプ
台座部分は回転するため、取手の外側以外の位置（取手内側・90度回転させた位置など）で取付可能です。取付相手に厚みがある場合に長いボルトや深穴加工が必要なく取付られます。
アングル取手 アルミタイプの型番HHDNFA112のページです。
型番HHDNFA112に関する仕様情報を記載しております。
アングル取手 アルミタイプのレビュー
安全カバー用取手
5
5.02019/08/01
安全カバー用の取手として使用しています。
取付けしやすく、しっかりと固定します。
にぎりやすく取手としては最適です。
1人が参考にしています。
小型装置の持ち運び用
4
4.02017/07/03
握りやすくてよい。ねじを上からタイプなのもよいです。
色バリエーションが増えるとなおよい。黒など。
1人が参考にしています。
組立部品
5
5.02023/04/08
価格が安く納期がひじょうに早くて助かります。
強度も十分満足です。
0人が参考にしています。
手動スライダの操作取っ手
5
5.02021/11/02
丈夫で質感も良好，価格も手頃。手を入れるスペースが無いときに使用させてもらってます。
0人が参考にしています。
機材運搬用に便利
5
5.02021/06/29
機材から少しオフセットして取手をつける必要があり導入しました。
M6で取り付けるタイプを選びましたが強度も問題なく大変便...もっと読む
0人が参考にしています。
