アングル取手 小径タイプ
- 通常単価(税別)
- 543円～670円
- 税込単価
- 597円～737円
【特長】握り径が小径タイプの汎用的なアングル取手です。材質はステンレス(SUS...
詳細情報を確認するご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

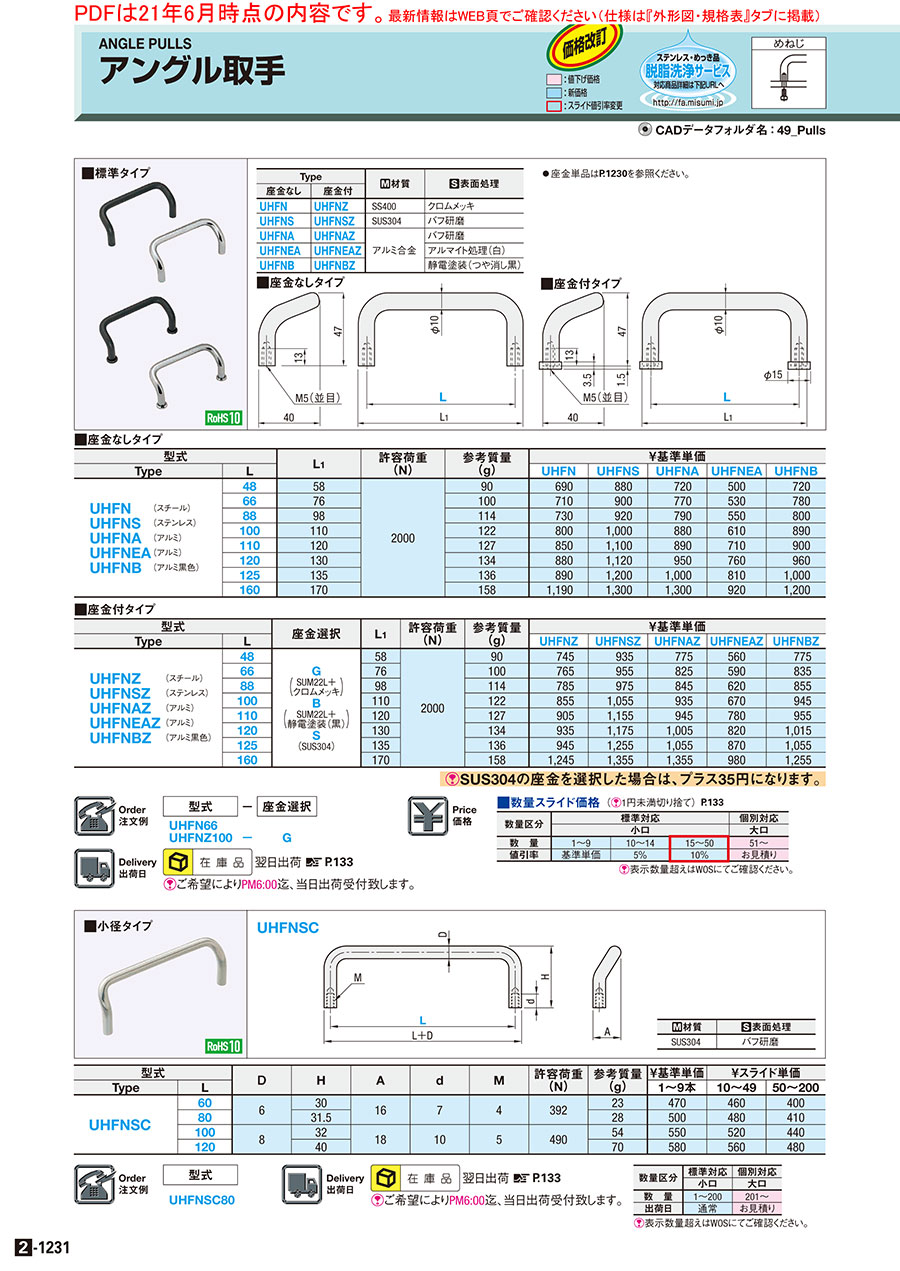

外形図・規格表
UHFNSC
[ ! ]取付ねじMは並目です。
[ ! ]取付ねじMは並目です。
[ M ]材質：SUS304 [ S ]表面処理：バフ研磨
規格表
| 型式 |
| UHFNSC80 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Ｄ | H | A | d | M | 許容荷重 (N) | 参考質量 (g) | ￥基準単価 | |
| Type | L | ||||||||
| UHFNSC | 60 | 6 | 30 | 16 | 7 | 4 | 392 | 23 | 494 |
| 80 | 31.5 | 28 | 525 | ||||||
| 100 | 8 | 32 | 18 | 10 | 5 | 490 | 54 | 578 | |
| 120 | 40 | 70 | 609 | ||||||
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | アングル取手 小径タイプ | アングル取手 標準タイプ | アングル取手 鋳物オフセットタイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | めねじ | めねじ | 外止め | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
543円 ( 597円 ) | 在庫品1日目当日出荷可能 |
|
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
|
636円 ( 700円 ) | 在庫品1日目当日出荷可能 |
|
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】握り径が小径タイプの汎用的なアングル取手です。材質はステンレス(SUS304)で、4サイズのご用意です。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ミスミ
アングル取手 台座付タイプ
台座部分は回転するため、取手の外側以外の位置（取手内側・90度回転させた位置など）で取付可能です。取付相手に厚みがある場合に長いボルトや深穴加工が必要なく取付られます。
アングル取手 小径タイプのレビュー
装置の取っ手部分
5
5.02023/01/30
ステンレス製で規格の少ない、アングルタイプの外径8mmを購入しました。
問題なく使用できています。
0人が参考にしています。
各種用途に
5
5.02022/01/24
カバー扉、各種治具類のハンドルといろんな用途に使用できて
重宝しています。
サイズが選べるのがいいです。
0人が参考にしています。
治具の取っ手
5
5.02022/01/18
治具の取っ手に使用しました。
重量の軽い治具は、この取っ手で統一してます。
ｱﾝｸﾞﾙなので、持ちやすいです。
0人が参考にしています。
治具用の取手
4
4.02020/09/23
せまいスペースにも使えるので良いです。
取付面も両面角度が付いていなく品質も良いです。
0人が参考にしています。
引き出しの取っ手
5
5.02020/03/26
小さいサイズの取っ手を探していたので、想像していた通りのものがあってよかったです。
0人が参考にしています。
