スイッチ付マグネットキャッチ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
MGSTKの仕様・寸法情報
環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品
種類
マグネットキャッチ
マグネットキャッチ種類
スイッチ付
マグネットキャッチ形状
二方向取付
取付方法
面付
保持力【範囲選択】(N)
15.1～30
保持力、引張力(N)
29.4
長さ【範囲選択】(mm)
40.1～50
長さ(mm)
50
幅【範囲選択】(mm)
10.1～15
幅(mm)
12
本体材質
樹脂
本体詳細材質
ポリプロピレン
ロック時総高さ(mm)
15.5
使用温度範囲(℃)
-10～70
本体材質（詳細）
ポリプロピレン
本体表面処理
なし
取付穴径 (d)(mm)
4
吸着板
なし
マグネット材質
フェライト
マグネット表面処理
なし
使用環境
標準
材質証明書
対象外

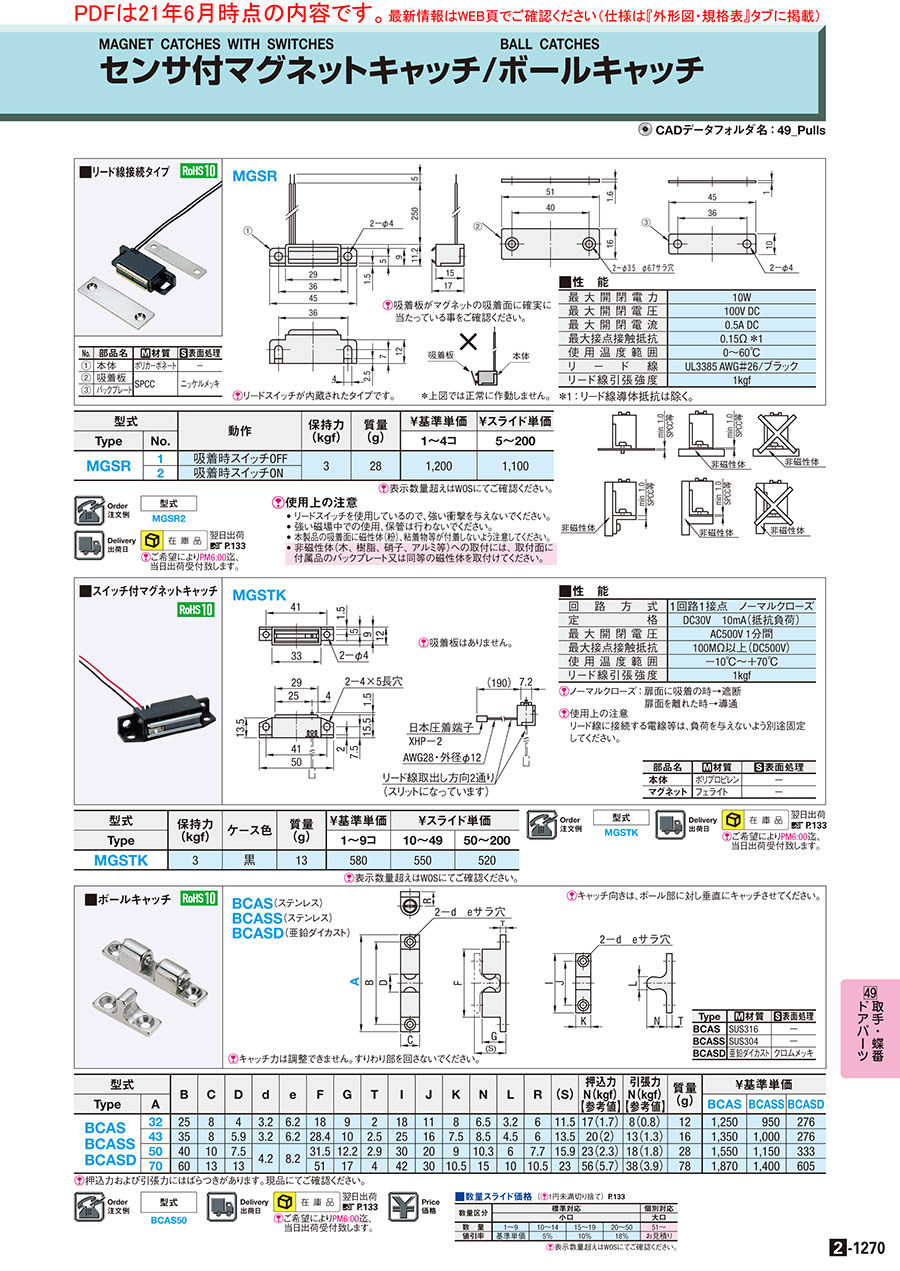

外形図・規格表
MGSTK
[ ! ]吸着板は付属しません。
[ ! ]吸着板は付属しません。
| 部品名 | 材質 | 表面処理 |
| 本体 | ポリプロピレン | − |
| マグネット | フェライト | − |
規格表
| 型式 |
| MGSTK |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■性能
ノーマルクローズ：扉面に吸着の時→遮断、扉面を離れた時→導通
使用上の注意：リード線に接続する電線等は、負荷を与えないよう別途固定してください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 保持力 (kgf) | ケ−ス色 | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | 1〜9コ | 10〜49 | 50〜200 | |||
| MGSTK | 3 | 黒 | 13 | 609 | 578 | 546 |
| 回路方式 | １回路１接点 ノーマルクローズ |
| 定格 | DC30V 10mA(抵抗負荷) |
| 最大開閉電圧 | AC500V 1分間 |
| 最大接点接触抵抗 | 100MΩ以上(DC500V) |
| 使用温度範囲 | −10℃～＋70℃ |
| リ−ド線引張強度 | 1kgf |
使用上の注意：リード線に接続する電線等は、負荷を与えないよう別途固定してください。
詳細情報
基本情報
リード線付きでスイッチ機能を備えたマグネットキャッチです。吸着状態に応じてON/OFFし、制御機器や安全管理に最適です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
スイッチ付マグネットキャッチの型番MGSTKのページです。
型番MGSTKに関する仕様情報を記載しております。
スイッチ付マグネットキャッチのレビュー
安全柵扉部に対する開閉検知用途として
4
4.02019/11/13
得意先様工場内にてロボット可動域を遮蔽するための安全柵扉部に対する開閉検知用途で使用しています。ミスミにては、各種利便性...もっと読む
4人が参考にしています。
カバー着脱確認用
1
1.02020/01/31
カバー着脱の確認用に購入しましたがNCのため使えませんでした
タキゲンのNOのものを後日買いなおしました
本製品はタキ...もっと読む
2人が参考にしています。
装置架台の部品
5
5.02019/09/21
装置架台の部品に、状況に応じて選定させていただいております。
2人が参考にしています。
カバーの開閉確認用に。
5
5.02021/10/15
治具のカバーの開閉確認用に使用しました。取付けや配線も容易で価格も安くお値打ち品でした。使い心地も価格以上です。
1人が参考にしています。
カバー扉に装着
4
4.02020/11/04
扉の閉め忘れ確認のために使用しますが、NCしかないのがつかいずらいところです。NOも加えてほしいです。またDC30Vです...もっと読む
0人が参考にしています。
