ベアリングホルダセット 正面取付タイプ
- 環境対応
- RoHS対応（10物質）
- 本体 形状
- 正面取付
- ベアリング 個数
- シングル
- 使用ベアリング
- 深溝玉軸受
- 止め輪
- あり
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が144型番あります。

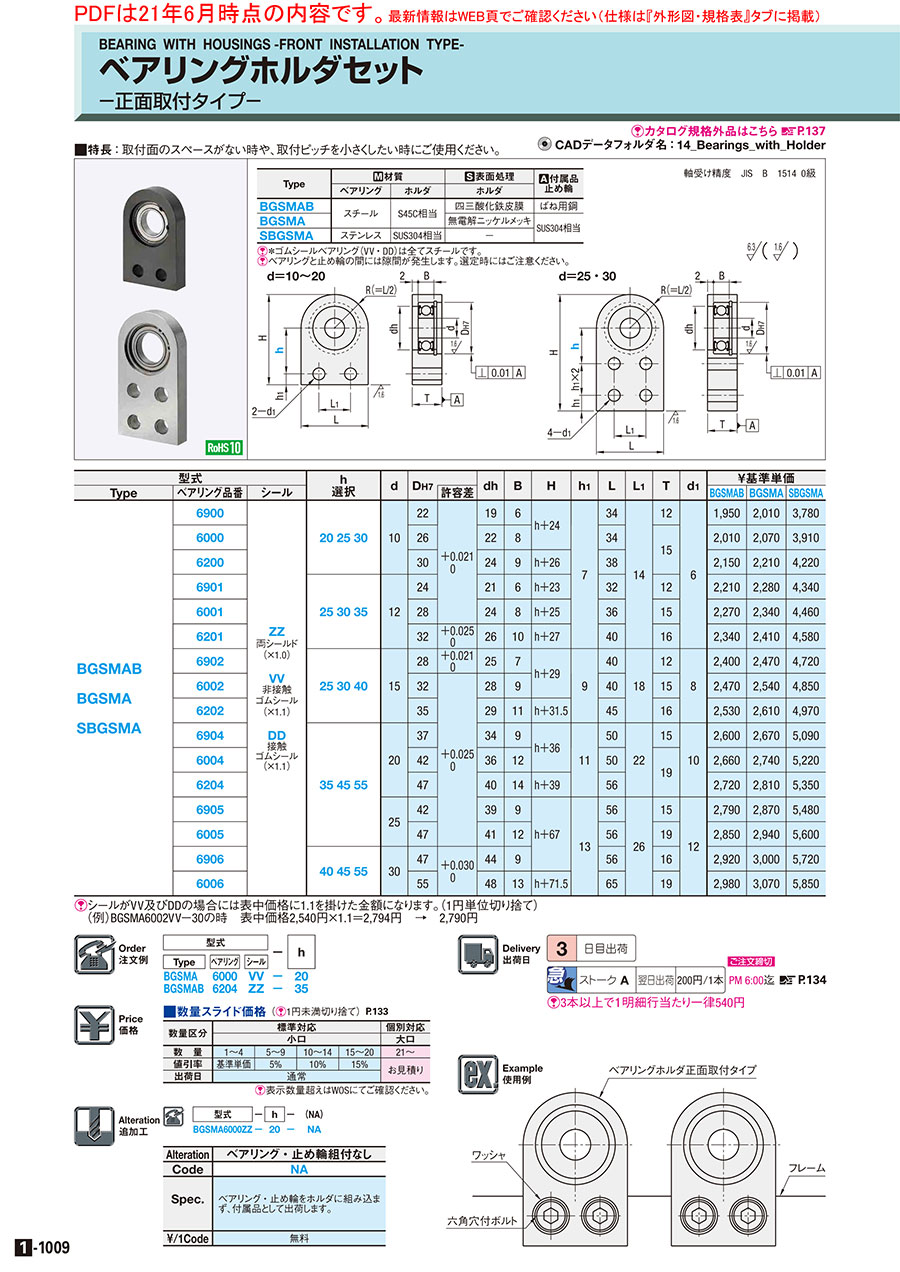

外形図・規格表
d＝10～20 d＝25・30
軸受け精度 JIS B 1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、2mm寸法、Ｔ寸法公差は除く。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 止め輪 | |
| ベアリング | ホルダ | ホルダ | ||
| BGSMA B | スチール | S45C相当 | 四三酸化鉄皮膜 | ばね用鋼 |
| BGSMA | 無電解ニッケルメッキ | SUS304 | ||
| SBGSMA | ステンレス | SUS304相当 | − | |
[ ! ]＊ゴムシールベアリング（VV・DD）は全てスチールです。
[ ! ]ベアリングと止め輪の間には隙間が発生します。選定時にはご注意ください。
規格表
| 型式 | − | h | ||||
| Type | ベアリング | シール | ||||
| BGSMA BGSMAB | 6000 6204 | VV ZZ | − − | 20 35 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。（1円単位切り捨て）
（例）BGSMA6002VV−30の時 表中価格2,670円×1.1＝2,937円 > 2,930円
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | h 選択 | d | DH7 | dh | B | H | h1 | L | L1 | T | d1 | ￥基準単価 | |||||
| Type | ベアリング品番 | シール | 許容差 | BGSMAB | BGSMA | SBGSMA | |||||||||||
| BGSMAB BGSMA SBGSMA | 6900 | ZZ 両シールド (×1.0) VV 非接触 ゴムシール (×1.1) DD 接触 ゴムシール (×1.1) | 20 25 30 | 10 | 22 | ＋0.021 0 | 19 | 6 | h＋24 | 7 | 34 | 14 | 12 | 6 | 2,050 | 2,110 | 3,970 |
| 6000 | 26 | 22 | 8 | 34 | 15 | 2,110 | 2,170 | 4,110 | |||||||||
| 6200 | 30 | 24 | 9 | h＋26 | 38 | 2,260 | 2,320 | 4,430 | |||||||||
| 6901 | 25 30 35 | 12 | 24 | 21 | 6 | h＋23 | 32 | 12 | 2,320 | 2,390 | 4,560 | ||||||
| 6001 | 28 | 24 | 8 | h＋25 | 36 | 15 | 2,380 | 2,460 | 4,680 | ||||||||
| 6201 | 32 | ＋0.025 0 | 26 | 10 | h＋27 | 40 | 16 | 2,460 | 2,530 | 4,810 | |||||||
| 6902 | 25 30 40 | 15 | 28 | ＋0.021 0 | 25 | 7 | h＋29 | 9 | 40 | 18 | 12 | 8 | 2,520 | 2,590 | 4,960 | ||
| 6002 | 32 | ＋0.025 0 | 28 | 9 | 40 | 15 | 2,590 | 2,670 | 5,090 | ||||||||
| 6202 | 35 | 29 | 11 | h＋31.5 | 45 | 16 | 2,660 | 2,740 | 5,220 | ||||||||
| 6904 | 35 45 55 | 20 | 37 | 34 | 9 | h＋36 | 11 | 50 | 22 | 15 | 10 | 2,730 | 2,800 | 5,340 | |||
| 6004 | 42 | 36 | 12 | 50 | 19 | 2,790 | 2,880 | 5,480 | |||||||||
| 6204 | 47 | 40 | 14 | h＋39 | 56 | 2,860 | 2,950 | 5,620 | |||||||||
| 6905 | 25 | 42 | 39 | 9 | h＋67 | 13 | 56 | 26 | 15 | 12 | 2,930 | 3,010 | 5,750 | ||||
| 6005 | 47 | 41 | 12 | 56 | 19 | 2,990 | 3,090 | 5,880 | |||||||||
| 6906 | 40 45 55 | 30 | 47 | ＋0.030 0 | 44 | 9 | 56 | 16 | 3,070 | 3,150 | 6,010 | ||||||
| 6006 | 55 | 48 | 13 | h＋71.5 | 65 | 19 | 3,130 | 3,220 | 6,140 | ||||||||
（例）BGSMA6002VV−30の時 表中価格2,670円×1.1＝2,937円 > 2,930円
追加工
| 型式 | − | h | − | （NA） |
| BGSMA6000ZZ | − | 20 | − | NA |
| Alteration | ベアリング・止め輪組付なし |
| Code | NA |
| Spec. | ベアリング・止め輪をホルダに組み込まず、 付属品として出荷します。 |
| ￥/1Code | 無料 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
取付面のスペースがない時や、取付ピッチを小さくしたい時にご使用下さい
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～4 | 5～9 | 10～14 | 15～20 | 21～ |
| 値引率 | 基準単価 | 5% | 10% | 15% | お見積り |
| 出荷日 | 通常 | ||||
概要・仕様
使用例
商品担当おすすめ
ベアリングホルダセット 正面取付タイプのレビュー
シャフトの中間保持用
5
5.02018/11/30
シャフト長が長く、両端のベアリングだけで支持すると軸がブレる現象が起きたので中間でもベアリングで支持するために使用。
0人が参考にしています。
軸受けに使用
5
5.02018/02/26
軸受けに使用しました。
ユニットに取り付ける際に正面取付けタイプだと固定側も加工が容易になり助かります。
精度も問題まり...もっと読む
0人が参考にしています。
卓上旋盤 CNC化
5
5.02017/01/23
正面取付けタイプでこのように小型のものは他には多くは無い。軸径や取付穴の位置が選べるのは助かる。「ベアリング組み付けなし...もっと読む
0人が参考にしています。
