ヒンジベ－ス －固定寸タイプ－ １山Ｔ型
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。

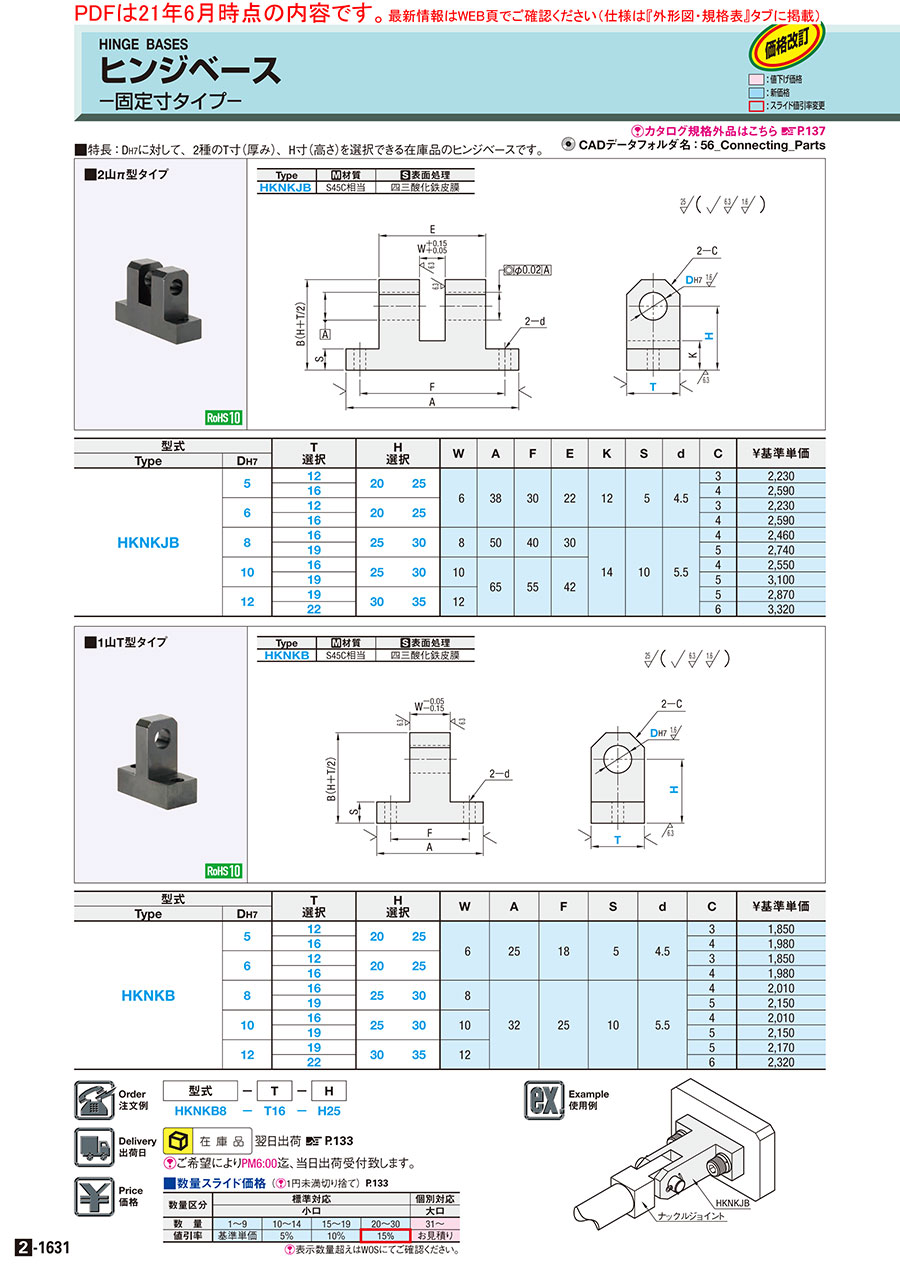

外形図・規格表
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、A寸法は除く。
| Type | [ M ]材質 | [ S ]表面処理 |
| HKNKB | S45C相当 | 四三酸化鉄皮膜 |
規格表
| 型式 | − | T | − | H |
| HKNKB8 | − | T16 | − | H25 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T 選択 | H 選択 | W | A | F | S | d | C | ￥基準単価 | ||
| Type | DH7 | ||||||||||
| HKNKB | 5 | 12 | 20 | 25 | 6 | 25 | 18 | 5 | 4.5 | 3 | 1,940 |
| 16 | 4 | 2,080 | |||||||||
| 6 | 12 | 20 | 25 | 3 | 1,940 | ||||||
| 16 | 4 | 2,080 | |||||||||
| 8 | 16 | 25 | 30 | 8 | 32 | 25 | 10 | 5.5 | 4 | 2,110 | |
| 19 | 5 | 2,260 | |||||||||
| 10 | 16 | 25 | 30 | 10 | 4 | 2,110 | |||||
| 19 | 5 | 2,260 | |||||||||
| 12 | 19 | 30 | 35 | 12 | 5 | 2,280 | |||||
| 22 | 6 | 2,440 | |||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
2,320円 ( 2,552円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,490円 ( 2,739円 ) | 在庫品1日目当日出荷可能 |
2,510円 ( 2,761円 ) | 在庫品1日目当日出荷可能 |
2,510円 ( 2,761円 ) | 在庫品1日目当日出荷可能 |
2,680円 ( 2,948円 ) | 在庫品1日目当日出荷可能 |
2,680円 ( 2,948円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
即日発送可能で安価なヒンジベースです。高さは２種類から選択可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜30 | 31～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | お見積り |
概要・仕様
使用例
商品担当おすすめ
ヒンジベ－ス －固定寸タイプ－ １山Ｔ型のレビュー
テーブルの角度調整
4
4.02019/07/31
ガスケット組付け治具の角度調整の部品として使用しました。
価格が製作品に比べて安価であったために購入しました。
