手動切替バルブ　パネルマウントタイプ

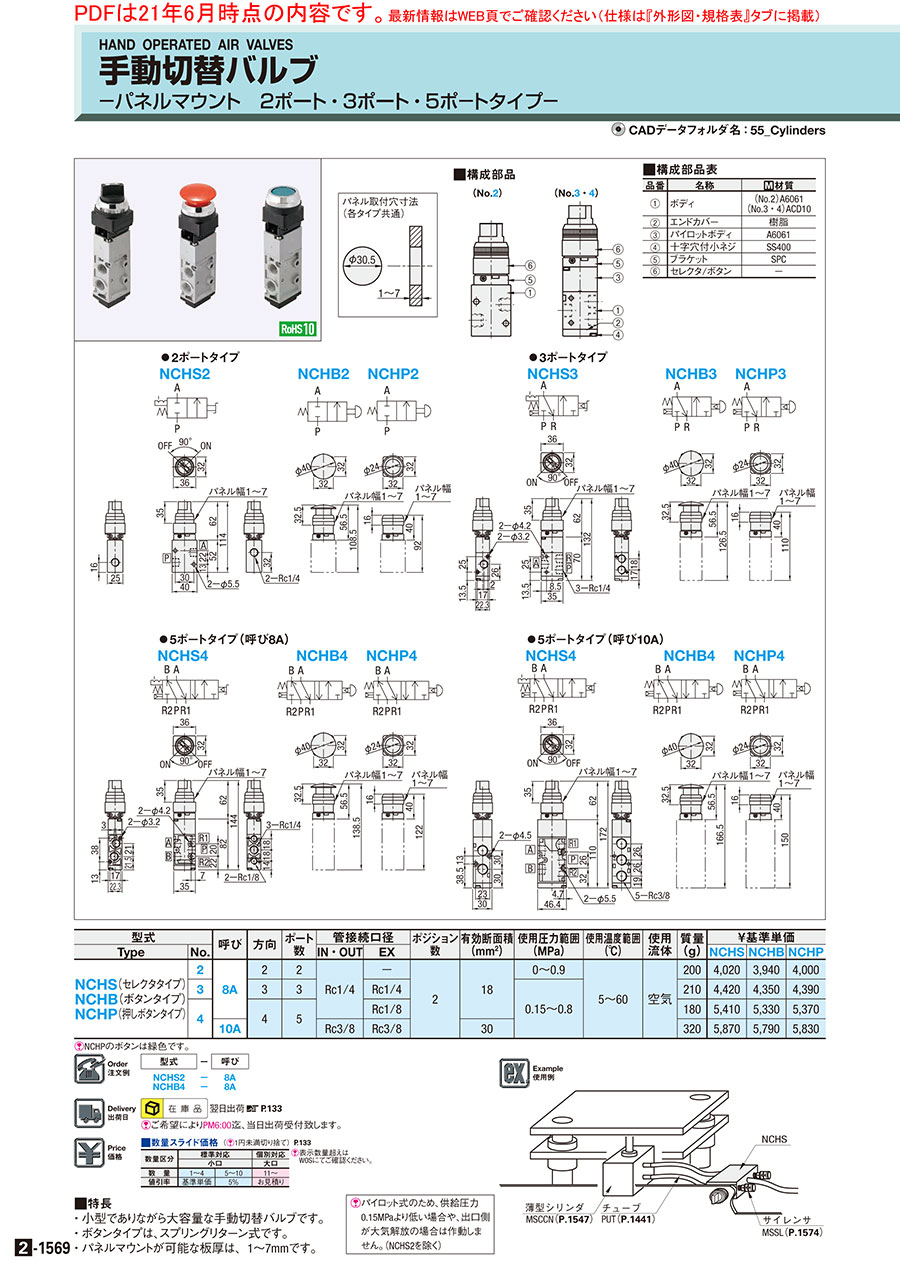

カタログ |P.2-1569

数量スライド割引
規格変更
当日出荷可能

3.7

平均満足度3.7

この商品のレビューをみる（4件）

通常単価(税別): 4,270円～6,350円

税込単価: 4,697円～6,985円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

小型切替バルブ－トグルタイプ－

4.7

通常価格(税別)： 3,270円 (税込価格：3,597円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

手動切替バルブ－ミニチュアレバータイプ－

4.4

通常価格(税別)： 5,090円 (税込価格：5,599円)

通常出荷日：在庫品1日目

小型でありながら大容量なパネルマウントタイプの手動切替バルブです。

詳細情報を確認する

ポジション数
2
本体形状
ブロック縦形
配管口の種類
Rc
配管の種類と方向
ダイレクト側面

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●2ポートタイプ ●3ポートタイプ NCHS2 NCHB2 NCHP2 NCHS3 NCHB3 NCHP3

手動切替バルブ　パネルマウントタイプ:関連画像

●5ポートタイプ(呼び8A) ●5ポートタイプ(呼び10A) NCHS4 NCHB4 NCHP4 NCHS4 NCHB4 NCHP4
手動切替バルブ　パネルマウントタイプ:関連画像

[ ! ]パイロット式のため、供給圧力0.15MPaより低い場合や、出口側が大気開放の場合は作動しません。(NCHS2を除く)

規格表

型式	−	呼び
NCHS2 NCHB4	− −	8A 8A

型式		呼び	方向	ポート数	管接続口径		ポジション数	有効断面積 (mm²)	使用圧力範囲 (MPa)	使用温度範囲 (℃)	使用流体	質量 (g)	￥基準単価
Type	No.				IN・OUT	EX							NCHS	NCHB	NCHP
NCHS(セレクタタイプ) NCHB(ボタンタイプ) NCHP(押しボタンタイプ)	2	8A	2	2	Rc1/4	−	2	18	0～0.9	5～60	空気	200	4,220	4,140	4,200
	3		3	3		Rc1/4			0.15～0.8			210	4,640	4,570	4,610
	4		4	5		Rc1/8						180	5,680	5,600	5,640
		10A			Rc3/8	Rc3/8		30				320	6,160	6,080	6,120

[ ! ]NCHPのボタンは緑色です。

型番リスト

表示件数

型番

ポート数

切換操作

管接続口径(IN・OUT)

有効断面積

(mm2)

操作状態保持

取付方法

呼び

方向

RoHS?

最小発注数量

2	[押ボタン] ボタンタイプ	Rc1/4	18	スプリングリターン	パネル取付	-	2	10	1個
3	[押ボタン] ボタンタイプ	Rc1/4	18	スプリングリターン	パネル取付	-	3	10	1個
5	[押ボタン] ボタンタイプ	Rc1/4	18	スプリングリターン	パネル取付	8A(Rc1/4)	4	10	1個
5	[押ボタン] ボタンタイプ	Rc3/8	30	スプリングリターン	パネル取付	10A(Rc3/8)	4	10	1個
2	[押ボタン] 押しボタンタイプ	Rc1/4	18	スプリングリターン	パネル取付	-	2	10	1個
3	[押ボタン] 押しボタンタイプ	Rc1/4	18	スプリングリターン	パネル取付	-	3	10	1個
5	[押ボタン] 押しボタンタイプ	Rc1/4	18	スプリングリターン	パネル取付	8A(Rc1/4)	4	10	1個
5	[押ボタン] 押しボタンタイプ	Rc3/8	30	スプリングリターン	パネル取付	10A(Rc3/8)	4	10	1個
2	セレクタタイプ	Rc1/4	18	保持	-	-	2	10	1個
3	セレクタタイプ	Rc1/4	18	保持	-	-	3	10	1個
5	セレクタタイプ	Rc1/4	18	保持	-	8A(Rc1/4)	4	10	1個
5	セレクタタイプ	Rc3/8	30	保持	-	10A(Rc3/8)	4	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,270円 ( 4,697円 )	在庫品1日目当日出荷可能
4,710円 ( 5,181円 )	在庫品1日目当日出荷可能
5,770円 ( 6,347円 )	在庫品1日目当日出荷可能
6,260円 ( 6,886円 )	在庫品1日目当日出荷可能
4,330円 ( 4,763円 )	在庫品1日目当日出荷可能
4,750円 ( 5,225円 )	在庫品1日目当日出荷可能
5,810円 ( 6,391円 )	在庫品1日目当日出荷可能
6,310円 ( 6,941円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
4,780円 ( 5,258円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	在庫品1日目当日出荷可能
6,350円 ( 6,985円 )	在庫品1日目当日出荷可能

基本情報

小型でありながら大容量なパネルマウントタイプの手動切替バルブです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えは
WOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■パネル取付穴寸法（各タイプ共通）

■構成部品

■構成部品表

品番	名称	[ M ]材質
①	ボディ	（No.2）A6061 （No.3・4）ACD10
②	エンドカバ－	樹脂
③	パイロットボディ	A6061
④	十字穴付小ネジ	SS400
⑤	ブラケット	SPC
⑥	セレクタ/ボタン	－

■特長
・小型でありながら大容量な手動切替バルブです。
・ボタンタイプは、スプリングリターン式です。
・パネルマウントが可能な板厚は、1〜7mmです。

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
小型切替バルブ－トグルタイプ－
エアシリンダなどの制御を非常にコンパクトに行えます。
ミスミ
手動切替バルブ－ミニチュアレバータイプ－
小型のレバーでエア機器の制御を行えます。
ミスミ
チエンジバルブ
空気の流路を90゜切り替え可能なバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

手動切替バルブ　パネルマウントタイプのレビュー

3.7平均満足度：3.74件のレビュー

星5
50%
星4
25%
星3
0%
星2
0%
星1
25%

エアーシリンダーの手動動作

満足度：1.02017/12/18

機能的には問題は無いが、押釦内部のプラスチック部品がすぐに破損し耐久性に問題がある　バルブの押し強さに対して軟質プラでは...もっと読む

4人が参考にしています。

電磁弁からの置き換え

満足度：4.02019/06/21

定番メーカーさんでは不可能な即日発送体制。短期出張中に発注、到着、交換まで出来て非常に助かりました。

1人が参考にしています。

エアーブロー用のバルブとして使用しています

満足度：5.02023/06/30

製品のエアーブロー工程があり、無理な体制で行っていたり、バルブの締め忘れがあったりしていました。その問題を改善するために...もっと読む

0人が参考にしています。

試験装置の試作機に使用しています

満足度：5.02023/06/30

試験装置の試作機に使用しています。装置としてはエアーシリンダを使って扉を開閉するもので、この商品をエアー源側に入れ、手動...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています
