本商品の使用例
倍速チェーン用アルミフレーム
【特長】・倍速チェーン用のアルミフレームです。【材質】・フレーム：A6063S...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。

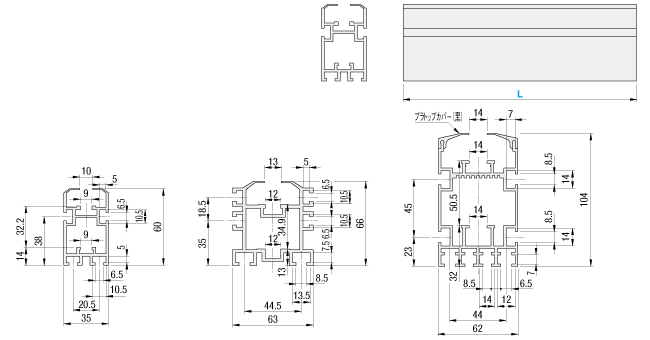

外形図・規格表
WCF
WCF3
WCF4
WCF5
（詳細寸法は下記）
[ M ]材 質 フレーム：A6063S-T5
プラトップカバー：
高密度ポリエチレン
[ S ]表面処理 アルマイト処理
規格表
| 型式 | − | L |
| WCF3 | − | 1000 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＜価格計算例＞
WCF3−1300の場合2,850×1.3＝3,700円（1円単位切り捨て）
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定10mm単位 | 概略質量 kg/m | ￥基準単価 /m | |
| Type | 呼び | |||
| WCF | 3 | 500〜4000 | 1.39 | 2,850 |
| 4 | 2.49 | 5,110 | ||
| 5 | 500〜3000 | 3.17 | 6,870 | |
WCF3−1300の場合2,850×1.3＝3,700円（1円単位切り捨て）
追加工
| 型式 | − | L | − | (FLC・FRC・YA・YB・ZA・ZB) |
| WCF3 | − | 1000 | − | FLC |
| 3 | 日目出荷 |
[ ! ]ストーク不可
| Alterations | フレームカット | 側面溝ザグリ追加 | ||||||||||||||||||||||||||||||||
| Code | FLC・FRC | YA・YB・ZA・ZB | ||||||||||||||||||||||||||||||||
| Spec. | フレームの端部をカットします。 | 側面溝の任意の位置にナット挿入用のザグリ穴を追加します。 左端面からの距離をYA・YB(Ｙ面側)、ZA・ZB(Ｚ面側)で指定します。 | ||||||||||||||||||||||||||||||||
FLC(駆動側用) | FRC(従動側用) |
[ ! ]L−X−Y≧10 | Y面
Z面 | ■指定例 ZA50-ZB200  | 指定1mm 指定方法 ZA150 [ ! ]L-YA、L-ZA≧10 [ ! ]L-YB、L-ZB≧10 [ ! ]YB-YA、ZB-ZA≧10 |
| ||||||||||||||||||||||||||||
| ￥/1Code |
| YA：300、YB：300、ZA：300、ZB：300 | ||||||||||||||||||||||||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 3日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
【特長】・倍速チェーン用のアルミフレームです。【材質】・フレーム：A6063S-T5・プラトップカバー：高密度ポリエチレン
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
