ボールローラプレス品　スプリング内臓タイプ　フランジ取付タイプ

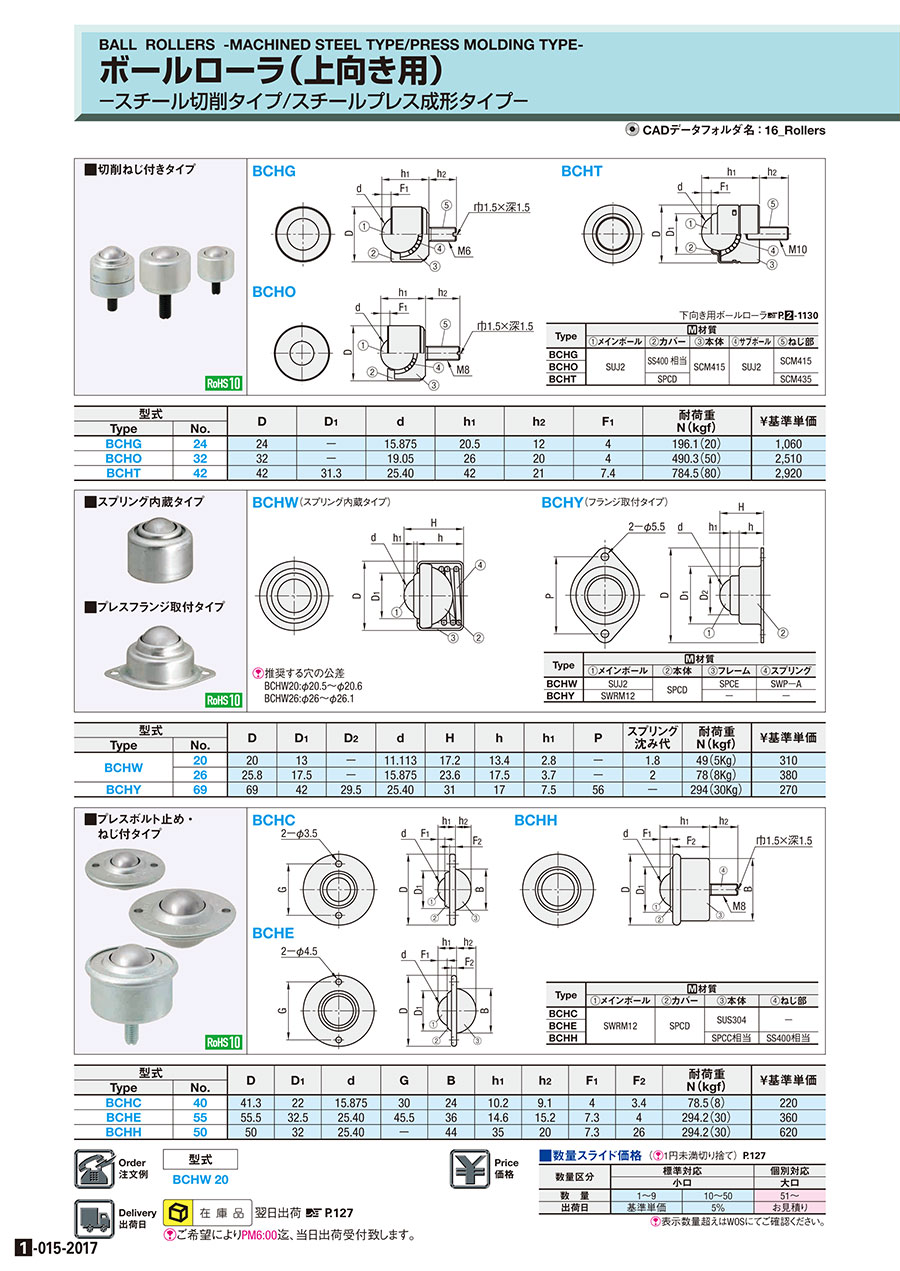

カタログ |P.1-015-2017

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 300円～420円

税込単価: 330円～462円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールローラプレスボルト止め・ねじ付タイプ

4.7

通常価格(税別)： 240円 (税込価格：264円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールローラプレス品オールステンレス

通常価格(税別)： 2,200円 (税込価格：2,420円)

通常出荷日：在庫品1日目

【特長】・プレスで作った安価なボールローラです。・本体材質はSPCDです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
本体材質
SPCD
本体詳細材質
SPCD
材質証明書
非対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

BCHW（スプリング内蔵タイプ）		BCHY（フランジ取付タイプ）

[ ! ]推奨する穴の公差
BCHW20：φ20.5～φ20.6
BCHW26：φ26～φ26.1

Type	[ M ]材質				[ S ]表面処理
Type	①メインボール	②本体	③フレーム	④スプリング	②本体
BCHW	SUJ2	SPCD	SPCE	SWP−A	電気亜鉛メッキ、光沢クロメート処理(三価)
BCHY	SWRM12	SPCD	−	−	電気亜鉛メッキ、光沢クロメート処理(三価)

規格表

型式

BCHW 20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D	D₁	D₂	d	H	h	h₁	P	スプリング沈み代	耐荷重 N(kgf)	質量（g）	￥基準単価
Type	No.	D	D₁	D₂	d	H	h	h₁	P	スプリング沈み代	耐荷重 N(kgf)	質量（g）	￥基準単価
BCHW	20	20	13	−	11.113	17.2	13.4	2.8	−	1.8	49(5Kg)	17.6	330
BCHW	26	25.8	17.5	−	15.875	23.6	17.5	3.7	−	2	78(8Kg)	37	400
BCHY	69	69	42	29.5	25.40	31	17	7.5	56	−	294(30Kg)	142	280

型番リスト

表示件数

型番

BCHW20

BCHW26

BCHY69

種類

形状

メインボール材質

耐荷重

(N)

外径

(φ)

ボール径

(φ)

耐荷重範囲

(N)

RoHS?

最小発注数量

スプリング付	[円筒] プレス圧入タイプ	[スチール] SUJ2	49	20	11.113	20.1～50.0	10	1個
スプリング付	[円筒] プレス圧入タイプ	[スチール] SUJ2	78	25.8	15.875	50.1～100.0	10	1個
標準	[フランジ] プレスフランジ取付タイプ	[スチール] SWRM12	294	69	25.4	100.1～500.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

350円 ( 385円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能

基本情報

【特長】・プレスで作った安価なボールローラです。・本体材質はSPCDです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜9	10〜50	51〜
出荷日	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールローラプレス品　スプリング内臓タイプ　フランジ取付タイプのレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

プレス金型に使用

満足度：3.02019/11/21

単発プレスの材料投入用にテーブル等に埋め込みキズ対策としていますスプリングで凹む構造になっていますが弊社での使用方法で...もっと読む

0人が参考にしています。

新規に改良した設備の試作品に使用しました

満足度：5.02019/09/04

お客様より依頼があり、新規に改良した一部設備の試作品に使用しました。生産設備はテーブル状の上板を回転させる構造のもので、...もっと読む

0人が参考にしています。

外販品移送機構付帯部品として使用

満足度：4.02019/06/25

ミスミのC-VALUE部品利用のメリットとしては、多様なラインアップを豊富に有していることで用途や使用環境に見合う廉価版...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q下向きでの使用はできますか？

上向き専用です。上向き以外の場合、サブボールが分散し、メインボールがスムーズに回転しなくなります。下向きでのご使用はボールキャスタをご使用ください。
