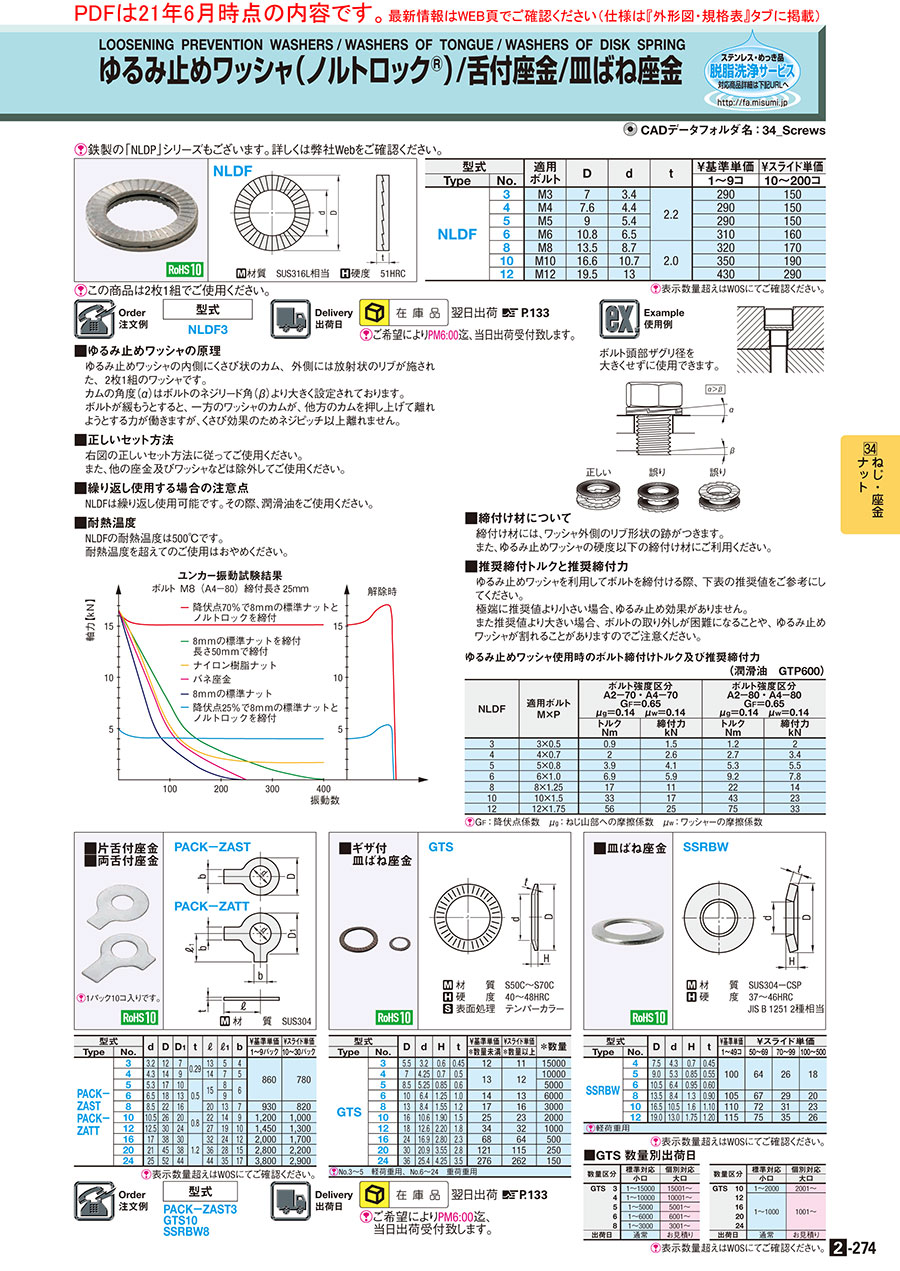

ゆるみ止めワッシャ（ノルトロック）

■ゆるみ止めワッシャの原理

ゆるみ止めワッシャの内側にくさび状のカム、外側には放射状のリブが施され
た、2枚1組のワッシャです。
カムの角度（α）はボルトのネジリード角（β）より大きく設定されております。
ボルトが緩もうとすると、一方のワッシャのカムが、他方のカムを押し上げて離れ
ようとする力が働きますが、くさび効果のためネジピッチ以上離れません。

■正しいセット方法

右図の正しいセット方法に従ってご使用ください。
また、他の座金及びワッシャなどは除外してご使用ください。

■繰り返し使用する場合の注意点

NLDFは繰り返し使用可能です。その際、潤滑油をご使用ください。

■耐熱温度

NLDFの耐熱温度は500℃です。
耐熱温度を超えてのご使用はおやめください。

ユンカー振動試験結果

■締付け材について

締付け材には、ワッシャ外側のリブ形状の跡がつきます。
また、ゆるみ止めワッシャの硬度以下の締付け材にご利用ください。

■推奨締付トルクと推奨締付力

ゆるみ止めワッシャを利用してボルトを締付ける際、下表の推奨値をご参考にし
てください。
極端に推奨値より小さい場合、ゆるみ止め効果がありません。
また推奨値より大きい場合、ボルトの取り外しが困難になることや、ゆるみ止め
ワッシャが割れることがありますのでご注意ください。

ゆるみ止めワッシャ使用時のボルト締付けトルク及び推奨締付力

（潤滑油 GTP600）

[ ! ]G_F：降伏点係数　μ_g：ねじ山部への摩擦係数　μ_w：ワッシャーの摩擦係数
