メカニカル部品技術窓口
クイックレバー
ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

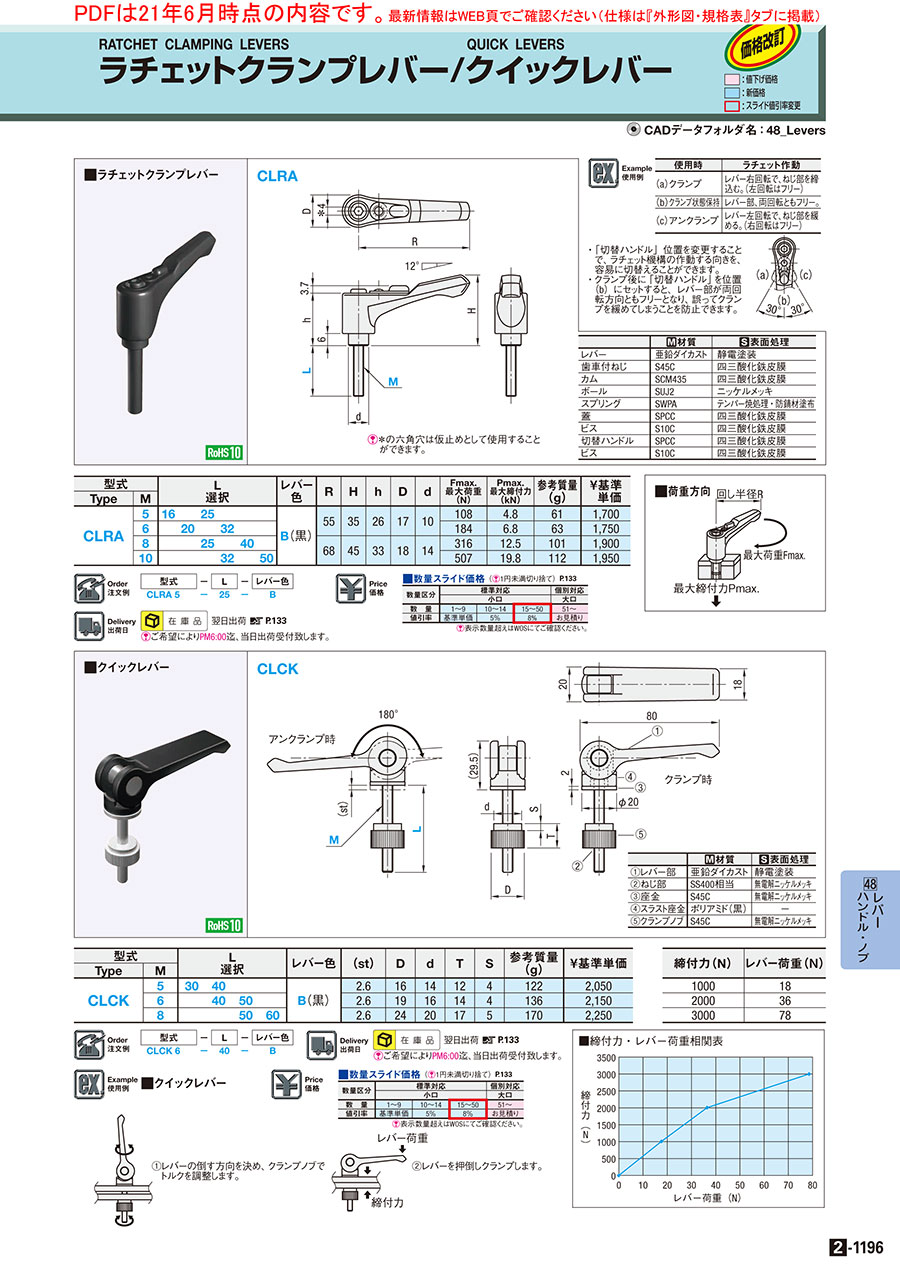

外形図・規格表
CLCK
アンクランプ時
クランプ時
| [ M ]材質 | [ S ]表面処理 | |
| ①レバー部 | 亜鉛ダイカスト | 静電塗装 |
| ②ねじ部 | SS400相当 | 無電解ニッケルメッキ |
| ③座金 | S45C | 無電解ニッケルメッキ |
| ④スラスト座金 | ポリアミド(黒) | − |
| ⑤クランプノブ | S45C | 無電解ニッケルメッキ |
規格表
| 型式 | − | L | − | レバー色 |
| CLCK 6 | − | 40 | − | B |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | レバー色 | (st) | D | d | T | S | 参考質量 (g) | ￥基準単価 | ||||
| Type | M (並目) | ||||||||||||
| CLCK | 5 | 30 | 40 | B (黒) | 2.6 | 16 | 14 | 12 | 4 | 122 | 2,153 | ||
| 6 | 40 | 50 | 2.6 | 19 | 16 | 14 | 4 | 136 | 2,258 | ||||
| 8 | 50 | 60 | 2.6 | 24 | 20 | 17 | 5 | 170 | 2,363 | ||||
使用例
■クイックレバー
①レバーの倒す方向を決め、
クランプノブでトルクを調整します。
②レバーを押倒しクランプします。
| 締付力（N） | レバー荷重（Ｎ） |
| 1000 | 18 |
| 2000 | 36 |
| 3000 | 78 |
■締付力・レバー荷重相関表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,476円 ( 2,724円 ) | 在庫品1日目当日出荷可能 |
2,476円 ( 2,724円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 在庫品1日目当日出荷可能 |
2,717円 ( 2,989円 ) | 在庫品1日目当日出荷可能 |
2,717円 ( 2,989円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
工具レスなカム機構のレバーで、レバーを倒す・起こすのワンアクションでねじを締めつけたりゆるめたりするため、作業効率化を図れます。
ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
クイックレバーのレビュー
プレートのスライド機構
5
5.02018/12/04
非常に便利なレバーです。
ハンドルの開閉で回転軸から変位している形状に沿って軸がスライドします。
自分はカタログとは少し...もっと読む
2人が参考にしています。
部品の固定
5
5.02021/06/02
部品の固定に使用しています。簡単に着脱できるので便利です。長さや径が選べるのでよいです。
1人が参考にしています。
段取り冶具部の固定
5
5.02017/09/07
自転車のサドル固定に使ってあったのを思い出し、冶具交換部のワンタッチ固定用に使ってみました。トグルクランプより場所を取ら...もっと読む
1人が参考にしています。
設備の一部
5
5.02023/07/13
今まではクランプレバーを使用していたのですが、取付・取り外しを頻繁に行うので時間が掛かっていました。今回クイックレバーに...もっと読む
0人が参考にしています。
治具固定
5
5.02023/05/16
今まではねじ込み式で固定していましたが、この製品を使って一瞬で出来るようになりました。
0人が参考にしています。
