座金組込みクランプレバー

ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定:候補が19型番あります。
数量:

外形図・規格表


CLDMST

[ ! ]Bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
Typeレバーねじばね平座金
[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質[ S ]表面処理
CLDMST亜鉛ダイカスト焼付塗装SUM23黒クロメートSUS304−WPBS45C無電解ニッケルメッキ


規格表

型式Lレバー色
CLDMST625B
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
選択
レバー色RHH1(h)SDdD1tセレーション
歯数
B最大荷重
Fmax.(N)
最大締付力
Pmax.(kN)
参考質量(g)¥基準単価
TypeM
(並目)
CLDMST61216202532  B
(黒)
4536.54025.841310161.5163953.639714
8 1620253240 63.54750.532.3717.5142222041716.890872
10  202532405078.556.560.537.682116282.524422110.8182977
12   253240509370.574.545.614241935328427716.12271,113

型番リスト

表示件数

取付部 サイズ

最大締付力

(N)

回し半径

(mm)

取付部 長さ

(mm)

RoHS?最小発注数量
M6
3600
45
12
10
1個
M6
3600
45
16
10
1個
M6
3600
45
20
10
1個
M6
3600
45
25
10
1個
M6
3600
45
32
10
1個
M8
6800
63.5
16
10
1個
M8
6800
63.5
20
10
1個
M8
6800
63.5
25
10
1個
M8
6800
63.5
32
10
1個
M8
6800
63.5
40
10
1個
M10
10800
78.5
20
10
1個
M10
10800
78.5
25
10
1個
M10
10800
78.5
32
10
1個
M10
10800
78.5
40
10
1個
M10
10800
78.5
50
10
1個
M12
16100
93
25
10
1個
M12
16100
93
32
10
1個
M12
16100
93
40
10
1個
M12
16100
93
50
10
1個
通常単価(税別) (税込単価)
通常出荷日
821
( 903 )
在庫品1日目当日出荷可能
821
( 903 )
在庫品1日目当日出荷可能
821
( 903 )
在庫品1日目当日出荷可能
821
( 903 )
在庫品1日目当日出荷可能
821
( 903 )
在庫品1日目当日出荷可能
1,003
( 1,103 )
在庫品1日目当日出荷可能
1,003
( 1,103 )
在庫品1日目当日出荷可能
1,003
( 1,103 )
在庫品1日目当日出荷可能
1,003
( 1,103 )
在庫品1日目当日出荷可能
1,003
( 1,103 )
在庫品1日目当日出荷可能
1,124
( 1,236 )
在庫品1日目当日出荷可能
1,124
( 1,236 )
在庫品1日目当日出荷可能
1,124
( 1,236 )
在庫品1日目当日出荷可能
1,124
( 1,236 )
在庫品1日目当日出荷可能
1,124
( 1,236 )
在庫品1日目当日出荷可能
1,280
( 1,408 )
在庫品1日目当日出荷可能
1,280
( 1,408 )
在庫品1日目当日出荷可能
1,280
( 1,408 )
在庫品1日目当日出荷可能
1,280
( 1,408 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】汎用的なクランプレバーに座金が組み込まれているタイプです。組付け時間の短縮になります。

ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜1415〜5051~
値引率基準単価5%8%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

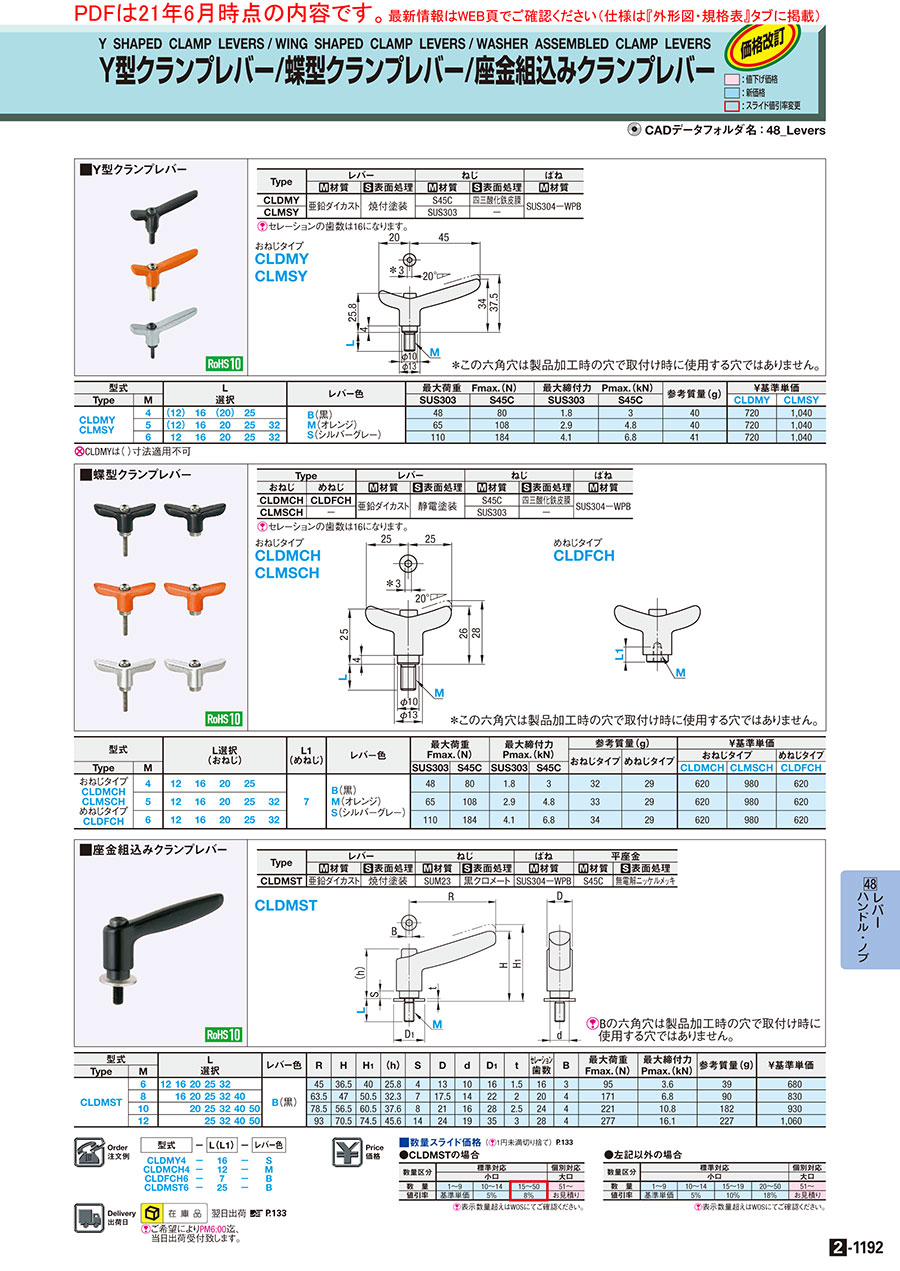

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

2-1192

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

座金組込みクランプレバーのレビュー
4.6平均満足度:4.65件のレビュー
設備に
5
満足度:5.0
ネジ締めの代わりにこの座金組み込みのクランプレバーを購入してみました。工具が不要で簡単にはめむ込むことが出来るので便利。...もっと読む
0人が参考にしています。
回転刃具用カバー押さえ
4
満足度:4.0
今までは大きめのナットをクランプレバーに取付けて使用していましたがこのような部品があるのを知ってからは便利で、使いやすい...もっと読む
0人が参考にしています。
機械部品
5
満足度:5.0
座金君込みで便利。工具不要ではめ込むことが出来るので便利。ハンドル固定後ハンドルの向きを変えられるのもいい。
0人が参考にしています。
外販治具付帯部品として使用
4
満足度:4.0
生産ライン投入口にて手動操作を必要とする治具に対する操作用ハンドルとして使用しています。当社は得意先様のご要望に沿う治具...もっと読む
0人が参考にしています。
浸漬槽の固定
5
満足度:5.0
脱着式浸漬槽の固定に以前はボルトを使用していましたので外すのに工具が必要でした。このクランプに置換えることで工具を使用す...もっと読む
0人が参考にしています。

この商品を見た人は、こんな商品も見ています

今見ている商品
座金組込みクランプレバー
雄ねじクランプレバー(オレンジ)
クランプレバー(ブラック)
雌ねじクランプレバー
雄ねじクランプレバー(シルバー)
樹脂クランプレバー おねじタイプ
メーカーミスミエスコエスコエスコエスコミスミ
通常価格821-806 -968 -874934 -483 -
通常出荷日在庫品1日目1日目〜1日目1日目1日目〜在庫品1日目
環境対応RoHS対応(10物質)----RoHS対応(10物質)
特性・用途反射防止-----
種類クランプ機能付きレバークランプ機能付きレバークランプ機能付きレバークランプ機能付きレバークランプ機能付きレバークランプ機能付きレバー
接続部 種類おねじおねじおねじめねじおねじおねじ
レバー 形状L字形L字形L字形L字形L字形L字形
