油圧・水圧/エア用ブロックマニホールド　－横不貫通穴－

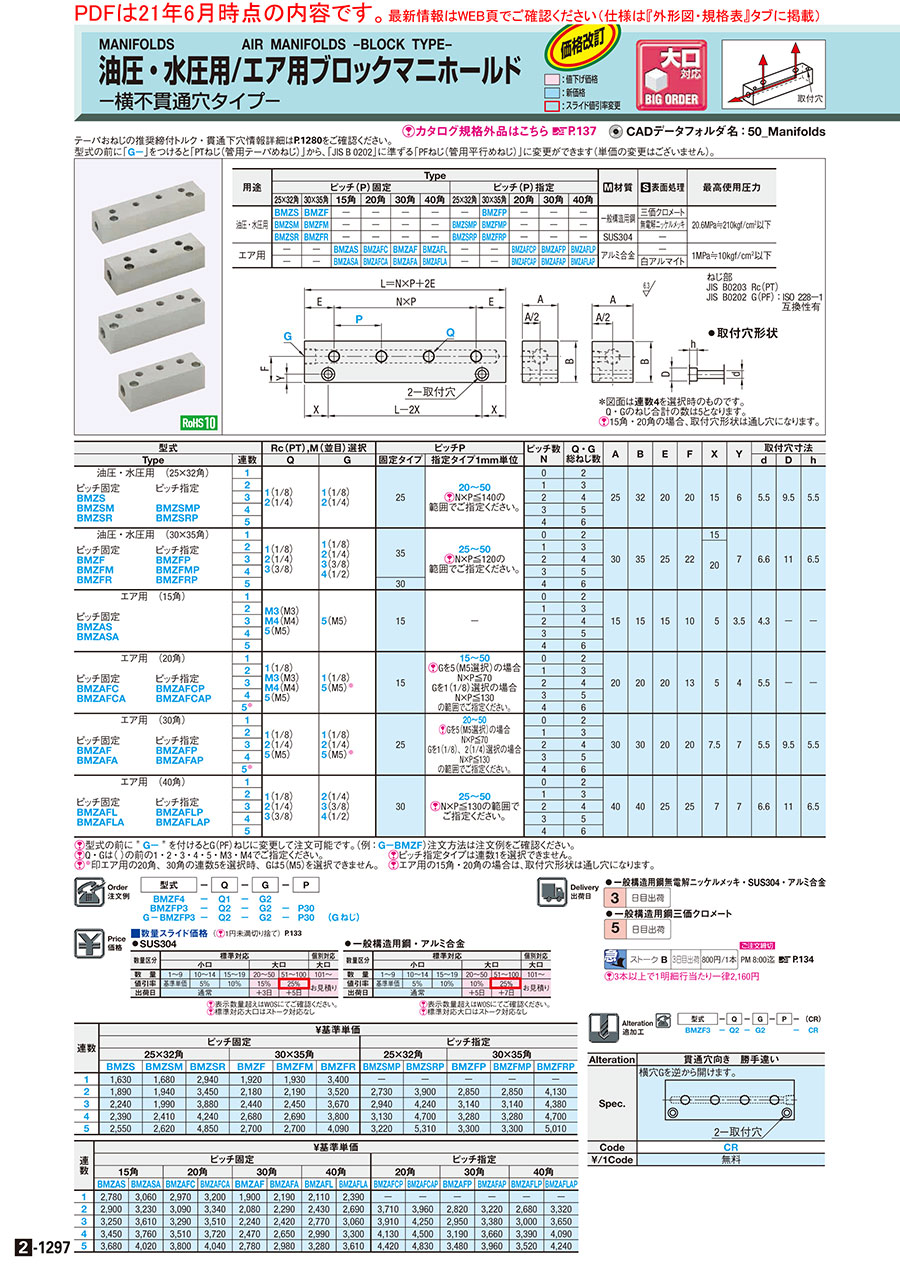

カタログ |P.2-1297

規格変更

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・エア用ブロックマニホールド－横穴不貫通・縦半貫通タイプ/Ｌ字穴タイプ-

4.8

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

油圧・水圧用ブロックマニホールド　－横貫通穴・上穴タイプ－

4.4

通常出荷日：2 日目～

G(PF)ねじ加工も指定できます。型式の前にG-を付けて見積・ご発注下さい

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
横不貫通穴・上穴タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が246型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●取付穴形状

ねじ部
JIS B0203 Rc（PT）
JIS B0202 G（PF）：ISO 228－1　互換性有
＊図面は連数4を選択時のものです。Q・Gのねじ合計の数は5となります。
[ ! ]15角・20角の場合、取付穴形状は通し穴になります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、Ａ、Ｂ寸法公差は除く。

用途

Type

[ M ]材質

[ S ]表面処理

最高使用圧力

ピッチ(P)固定

ピッチ(P)指定

25×32角

30×35角

15角

20角

30角

40角

25×32角

30×35角

20角

30角

40角

油圧・水圧用

BMZS

BMZF

−

BMZFP

−

一般構造用鋼

三価クロメート

20.6MPa≒210kgf/cm²以下

BMZSM

BMZFM

−

BMZSMP

BMZFMP

−

無電解ニッケルメッキ

BMZSR

BMZFR

−

BMZSRP

BMZFRP

−

SUS304

−

エア用

−

BMZAS

BMZAFC

BMZAF

BMZAFL

−

BMZAFCP

BMZAFP

BMZAFLP

アルミ合金

−

1MPa≒10kgf/cm²以下

−

BMZASA

BMZAFCA

BMZAFA

BMZAFLA

−

BMZAFCAP

BMZAFAP

BMZAFLAP

白アルマイト

規格表

型式	−	Q	−	G	−	P
BMZF4 BMZFP3 G−BMZFP3	− − −	Q1 Q2 Q2	− − −	G2 G2 G2	− −	P30 P30		(Gねじ)

型式			Rc(PT),M(並目)選択		ピッチP		ピッチ数 N	Q・G 総ねじ数	A	B	E	F	X	Y	取付穴寸法
Type		連数	Q	G	固定タイプ	指定タイプ1mm単位									d	D	h
油圧・水圧用 (25×32角)		1	1(1/8) 2(1/4)	1(1/8) 2(1/4)	25	20〜50 [ ! ]N×P≦140の範囲でご指定ください。	0	2	25	32	20	20	15	6	5.5	9.5	5.5
ピッチ固定 BMZS BMZSM BMZSR	ピッチ指定 BMZSMP BMZSRP	2					1	3
		3					2	4
		4					3	5
		5					4	6
油圧・水圧用 (30×35角)		1	1(1/8) 2(1/4) 3(3/8)	1(1/8) 2(1/4) 3(3/8) 4(1/2)	35	25〜50 [ ! ]N×P≦120の範囲でご指定ください。	0	2	30	35	25	22	15	7	6.6	11	6.5
ピッチ固定 BMZF BMZFM BMZFR	ピッチ指定 BMZFP BMZFMP BMZFRP	2					1	3					20
		3					2	4
		4					3	5
		5			30		4	6
エア用 (15角)		1	M3(M3) M4(M4) 5(M5)	5(M5)	15	－	0	2	15	15	15	10	5	3.5	4.3	−	−
ピッチ固定 BMZAS BMZASA		2					1	3
		3					2	4
		4					3	5
		5					4	6
エア用 (20角)		1	1(1/8) M3(M3) M4(M4) 5(M5)	1(1/8) 5(M5)^※	15	15〜50 [ ! ]Gを5(M5選択)の場合 N×P≦70 Gを1(1/8)選択の場合 N×P≦130 の範囲でご指定ください。	0	2	20	20	20	13	5	4	5.5	−	−
ピッチ固定 BMZAFC BMZAFCA	ピッチ指定 BMZAFCP BMZAFCAP	2					1	3
		3					2	4
		4					3	5
		5^※					4	6
エア用 (30角)		1	1(1/8) 2(1/4) 5(M5)	1(1/8) 2(1/4) 5(M5)^※	25	20〜50 [ ! ]Gを5(M5選択)の場合 N×P≦70 Gを1(1/8)、2(1/4)選択の場合 N×P≦130 の範囲でご指定ください。	0	2	30	30	20	20	7.5	7	5.5	9.5	5.5
ピッチ固定 BMZAF BMZAFA	ピッチ指定 BMZAFP BMZAFAP	2					1	3
		3					2	4
		4					3	5
		5^※					4	6
エア用 (40角)		1	1(1/8) 2(1/4) 3(3/8)	2(1/4) 3(3/8) 4(1/2)	30	25〜50 [ ! ]N×P≦130の範囲でご指定ください。	0	2	40	40	25	25	7	7	6.6	11	6.5
ピッチ固定 BMZAFL BMZAFLA	ピッチ指定 BMZAFLP BMZAFLAP	2					1	3
		3					2	4
		4					3	5
		5					4	6

[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMZF）注文方法は注文例をご確認ください。
[ ! ]Q・Gは（）の前の1・2・3・4・5・M3・M4でご指定ください。 [ ! ]ピッチ指定タイプは連数1を選択できません。
[ ! ]^※印エア用の20角、30角の連数5を選択時、Gは5（M5）を選択できません。 [ ! ]エア用の15角・20角の場合は、取付穴形状は通し穴になります。

追加工

型式	−	Q	−	G	−	P	−	(CR)
BMZF3	−	Q2	−	G2			−	CR

Alteration	貫通穴向き　勝手違い
Spec.	横穴Gを逆から開けます。
Code	CR
￥/1Code	無料

型番リスト

表示件数

型番

BMZAF1-Q[1,2,5]-G[1,2,5]

BMZAF2-Q[1,2,5]-G[1,2,5]

BMZAF3-Q[1,2,5]-G[1,2,5]

BMZAF4-Q[1,2,5]-G[1,2,5]

BMZAF5-Q[1,2,5]-G[1,2]

BMZAFA1-Q[1,2,5]-G[1,2,5]

BMZAFA2-Q[1,2,5]-G[1,2,5]

BMZAFA3-Q[1,2,5]-G[1,2,5]

BMZAFA4-Q[1,2,5]-G[1,2,5]

BMZAFA5-Q[1,2,5]-G[1,2]

BMZAFAP2-Q[1,2,5]-G[1,2,5]-P[20-50/1]

BMZAFAP3-Q[1,2,5]-G[1,2,5]-P[20-50/1]

BMZAFAP4-Q[1,2,5]-G[1,2,5]-P[20-50/1]

BMZAFAP5-Q[1,2,5]-G[1,2]-P[20-50/1]

BMZAFC1-Q[1,5]-G[1,5]

BMZAFC1-QM[3,4]-G[1,5]

BMZAFC2-Q[1,5]-G[1,5]

BMZAFC2-QM[3,4]-G[1,5]

BMZAFC3-Q[1,5]-G[1,5]

BMZAFC3-QM[3,4]-G[1,5]

BMZAFC4-Q[1,5]-G[1,5]

BMZAFC4-QM[3,4]-G[1,5]

BMZAFC5-Q[1,5]-G1

BMZAFC5-QM[3,4]-G1

BMZAFCA1-Q[1,5]-G[1,5]

BMZAFCA1-QM[3,4]-G[1,5]

BMZAFCA2-Q[1,5]-G[1,5]

BMZAFCA2-QM[3,4]-G[1,5]

BMZAFCA3-Q[1,5]-G[1,5]

BMZAFCA3-QM[3,4]-G[1,5]

BMZAFCA4-Q[1,5]-G[1,5]

BMZAFCA4-QM[3,4]-G[1,5]

BMZAFCA5-Q[1,5]-G1

BMZAFCA5-QM[3,4]-G1

BMZAFCAP2-Q[1,5]-G[1,5]-P[15-50/1]

BMZAFCAP2-QM[3,4]-G[1,5]-P[15-50/1]

BMZAFCAP3-Q[1,5]-G[1,5]-P[15-50/1]

BMZAFCAP3-QM[3,4]-G[1,5]-P[15-50/1]

BMZAFCAP4-Q[1,5]-G[1,5]-P[15-50/1]

BMZAFCAP4-QM[3,4]-G[1,5]-P[15-50/1]

BMZAFCAP5-Q[1,5]-G1-P[15-50/1]

BMZAFCAP5-QM[3,4]-G1-P[15-50/1]

BMZAFCP2-Q[1,5]-G[1,5]-P[15-50/1]

BMZAFCP2-QM[3,4]-G[1,5]-P[15-50/1]

BMZAFCP3-Q[1,5]-G[1,5]-P[15-50/1]

BMZAFCP3-QM[3,4]-G[1,5]-P[15-50/1]

BMZAFCP4-Q[1,5]-G[1,5]-P[15-50/1]

BMZAFCP4-QM[3,4]-G[1,5]-P[15-50/1]

BMZAFCP5-Q[1,5]-G1-P[15-50/1]

BMZAFCP5-QM[3,4]-G1-P[15-50/1]

BMZAFL1-Q[1,2,3,5]-G[2,3,4]

BMZAFL2-Q[1,2,3,5]-G[1,2,3,4,5]

BMZAFL3-Q[1,2,3,5]-G[1,2,3,4,5]

BMZAFL4-Q[1,2,3]-G[1,2,3,4]

BMZAFL5-Q[1,2,3,5]-G[2,3,4]

BMZAFLA1-Q[1,2,3]-G[1,2,3,4]

BMZAFLA2-Q[1,2,3]-G[1,2,3,4]

BMZAFLA3-Q[1,2,3]-G[1,2,3,4]

BMZAFLA4-Q[1,2,3]-G[2,3,4]

BMZAFLA5-Q[1,2,3]-G[1,2,3,4]
