エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズ

カタログ |P.2-1272

規格変更

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア・水圧・油圧用ブロックマニホールド　－Ｔ字穴タイプ－

4.7

通常価格(税別)： 1,300円 (税込価格：1,430円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用ブロックマニホールド　－横貫通穴・Ｌ字穴タイプ－

4.3

通常出荷日：3 日目～

G(PF)ねじ加工も指定できます。型式の前にG-を付けて見積・ご発注下さい

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
横貫通穴・L字穴2連タイプ
材質
アルミ合金
表面処理
なし
ピッチ固定/指定
固定タイプ
用途
エア用
材質証明書
対象
材質証明書：材質
アルミ合金

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が264型番あります。

外形図・規格表
型番リスト
詳細情報

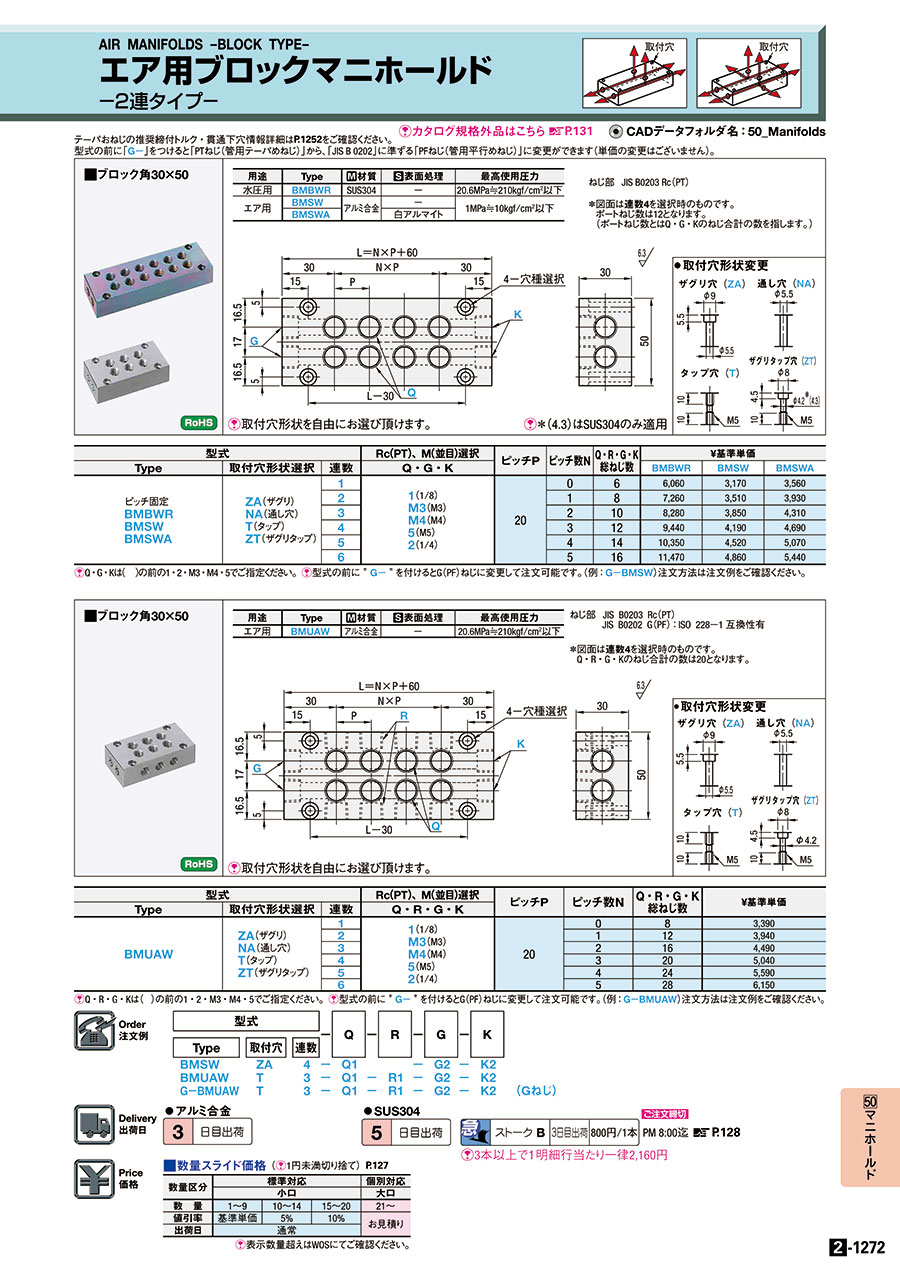

カタログ

外形図・規格表

エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズ:関連画像:関連画像

●取付穴形状変更

ザグリ穴(ZA)

通し穴(NA)

タップ穴(T)

ザグリタップ穴（ZT）

エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズ:関連画像

ねじ部

JIS B0203 Rc(PT) JIS B0202 G(PF)：ISO 228－1 互換性有
＊図面は連数4を選択時のものです。Q・R・G・Kのねじ合計の数は20となります。
[ ! ]取付穴形状を自由にお選び頂けます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外径寸法公差、M5のめねじ深さ公差は除く。

用途	Type	[ M ]材質	[ S ]表面処理	最高使用圧力
エア用	BMUAW	アルミ合金	−	1MPa≒10kgf/cm²以下

規格表

型式

−

Type

取付穴

連数

BMUAW
G−BMUAW

T
T

3
3

−
−

Q1
Q1

−
−

R1
R1

−
−

G2
G2

−
−

K2
K2

(Gねじ)

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			Rc(PT)、M(並目)選択	ピッチP	ピッチ数N	Q・R・G・K 総ねじ数	¥基準単価
Type	取付穴形状選択	連数	Q・R・G・K	ピッチP	ピッチ数N	Q・R・G・K 総ねじ数	¥基準単価
BMUAW	ZA(ザグリ) NA(通し穴) T(タップ) ZT(ザグリタップ)	1	1(1/8) M3(M3) M4(M4) 5(M5) 2(1/4)	20	0	8	3,560
		2			1	12	4,140
		3			2	16	4,710
		4			3	20	5,290
		5			4	24	5,870
		6			5	28	6,460

[ ! ]Q・R・G・Kは（）の前の1・2・M3・M4・5でご指定ください。[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMUAW）注文方法は注文例をご確認ください。

型番リスト

表示件数

型番

BMUAWNA1-Q[1,2,5]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA1-Q[1,2,5]-R[1,2,5]-G[1,2,5]-KM[3,4]

BMUAWNA1-Q[1,2,5]-R[1,2,5]-GM[3,4]-K[1,2,5]

BMUAWNA1-Q[1,2,5]-R[1,2,5]-GM[3,4]-KM[3,4]

BMUAWNA1-Q[1,2,5]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA1-Q[1,2,5]-RM[3,4]-G[1,2,5]-KM[3,4]

BMUAWNA1-Q[1,2,5]-RM[3,4]-GM[3,4]-K[1,2,5]

BMUAWNA1-Q[1,2,5]-RM[3,4]-GM[3,4]-KM[3,4]

BMUAWNA1-QM[3,4]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA1-QM[3,4]-R[1,2,5]-G[1,2,5]-KM[3,4]

BMUAWNA1-QM[3,4]-R[1,2,5]-GM[3,4]-K[1,2,5]

BMUAWNA1-QM[3,4]-R[1,2,5]-GM[3,4]-KM[3,4]

BMUAWNA1-QM[3,4]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA1-QM[3,4]-RM[3,4]-G[1,2,5]-KM[3,4]

BMUAWNA1-QM[3,4]-RM[3,4]-GM[3,4]-K[1,2,5]

BMUAWNA1-QM[3,4]-RM[3,4]-GM[3,4]-KM[3,4]

BMUAWNA2-Q[1,2,5]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA2-Q[1,2,5]-R[1,2,5]-G[1,2,5]-KM[3,4]

BMUAWNA2-Q[1,2,5]-R[1,2,5]-GM[3,4]-K[1,2,5]

BMUAWNA2-Q[1,2,5]-R[1,2,5]-GM[3,4]-KM[3,4]

BMUAWNA2-Q[1,2,5]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA2-Q[1,2,5]-RM[3,4]-G[1,2,5]-KM[3,4]

BMUAWNA2-Q[1,2,5]-RM[3,4]-GM[3,4]-K[1,2,5]

BMUAWNA2-Q[1,2,5]-RM[3,4]-GM[3,4]-KM[3,4]

BMUAWNA2-QM[3,4]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA2-QM[3,4]-R[1,2,5]-G[1,2,5]-KM[3,4]

BMUAWNA2-QM[3,4]-R[1,2,5]-GM[3,4]-K[1,2,5]

BMUAWNA2-QM[3,4]-R[1,2,5]-GM[3,4]-KM[3,4]

BMUAWNA2-QM[3,4]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA2-QM[3,4]-RM[3,4]-G[1,2,5]-KM[3,4]

BMUAWNA2-QM[3,4]-RM[3,4]-GM[3,4]-K[1,2,5]

BMUAWNA2-QM[3,4]-RM[3,4]-GM[3,4]-KM[3,4]

BMUAWNA3-Q[1,2,5]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA3-Q[1,2,5]-R[1,2,5]-G[1,2,5]-KM[3,4]

BMUAWNA3-Q[1,2,5]-R[1,2,5]-GM[3,4]-K[1,2,5]

BMUAWNA3-Q[1,2,5]-R[1,2,5]-GM[3,4]-KM[3,4]

BMUAWNA3-Q[1,2,5]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA3-Q[1,2,5]-RM[3,4]-G[1,2,5]-KM[3,4]

BMUAWNA3-Q[1,2,5]-RM[3,4]-GM[3,4]-K[1,2,5]

BMUAWNA3-Q[1,2,5]-RM[3,4]-GM[3,4]-KM[3,4]

BMUAWNA3-QM[3,4]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA3-QM[3,4]-R[1,2,5]-G[1,2,5]-KM[3,4]

BMUAWNA3-QM[3,4]-R[1,2,5]-GM[3,4]-K[1,2,5]

BMUAWNA3-QM[3,4]-R[1,2,5]-GM[3,4]-KM[3,4]

BMUAWNA3-QM[3,4]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA3-QM[3,4]-RM[3,4]-G[1,2,5]-KM[3,4]

BMUAWNA3-QM[3,4]-RM[3,4]-GM[3,4]-K[1,2,5]

BMUAWNA3-QM[3,4]-RM[3,4]-GM[3,4]-KM[3,4]

BMUAWNA4-Q[1,2,5]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA4-Q[1,2,5]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA4-QM[3,4]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA4-QM[3,4]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA5-Q[1,2,5]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA5-Q[1,2,5]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA5-QM[3,4]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA5-QM[3,4]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA6-Q[1,2,5]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA6-Q[1,2,5]-RM[3,4]-G[1,2,5]-K[1,2,5]

BMUAWNA6-QM[3,4]-R[1,2,5]-G[1,2,5]-K[1,2,5]

BMUAWNA6-QM[3,4]-RM[3,4]-G[1,2,5]-K[1,2,5]

連数

(連)

ねじサイズ/種類

取付穴形状変更

図面G部ねじ径M(並目)選択 [GM] 3(M3) 4(M4)

図面G部ねじ径PT/PF

図面K部ねじ径M(並目)選択 [KM] 3(M3) 4(M4)

図面K部ねじ径PT/PF

図面Q部ねじ径M(並目)選択 [QM] 3(M3) 4(M4)

図面Q部ねじ径PT/PF

図面R部ねじ径M(並目)選択 [RM] 3(M3) 4(M4)

図面R部ねじ径PT/PF

RoHS?

最小発注数量

1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
1	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
2	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	-	1 ～ 5	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
3	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	3 ～ 4	-	10	1個
4	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
4	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
4	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
4	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
5	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
5	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
5	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
5	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個
6	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	10	1個
6	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	10	1個
6	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	-	1 ～ 5	10	1個
6	基本ねじ｛PT,M（並目）ねじ｝	NA(通し)	-	1 ～ 5	-	1 ～ 5	3 ～ 4	-	3 ～ 4	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA1
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA2
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA3
- ( - )	3日目	SL-BMUAWNA4
- ( - )	3日目	SL-BMUAWNA4
- ( - )	3日目	SL-BMUAWNA4
- ( - )	3日目	SL-BMUAWNA4
- ( - )	3日目	SL-BMUAWNA5
- ( - )	3日目	SL-BMUAWNA5
- ( - )	3日目	SL-BMUAWNA5
- ( - )	3日目	SL-BMUAWNA5
- ( - )	3日目	SL-BMUAWNA6
- ( - )	3日目	SL-BMUAWNA6
- ( - )	3日目	SL-BMUAWNA6
- ( - )	3日目	SL-BMUAWNA6

基本情報
納期・価格

基本情報

G(PF)ねじ加工も指定できます。型式の前にG-を付けて見積・ご発注下さい

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1～9	10～14	15～20	21～
値引率	基準単価	5%	15%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●アルミ合金

日目出荷

●SUS304

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
油圧・水圧用/エア用ブロックターミナル　－縦貫通穴タイプ－
油圧・水圧用・エア用の縦貫通穴タイプのブロックマニホールドです。
ミスミ
油圧・水圧用/エア用ブロックターミナル　－Ｌ字穴タイプ－
油圧・水圧用・エア用のL字穴タイプのブロックマニホールドです。
ミスミ
エア・水圧・油圧用ブロックマニホールド　－Ｔ字穴タイプ－
T字穴タイプのエア用のブロックマニホールドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

製品に使用しています

満足度：4.02021/12/08

当社で設計を含めて製作を依頼された製品に使用しています。製品は、エアシリンターを使う治具で、ティーを使うと取回しが大変だ...もっと読む

0人が参考にしています。

自動機製作時付帯部品として使用いたしました

満足度：5.02020/03/11

外販用自動機（ロボット）に対し機構部品として使用しています。ミスミは検索機能や手配（納期や決済）が簡便且つ無難な性能を兼...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズ	【クリーン洗浄品】エア用ブロックマニホールド　２連　－横貫通穴・Ｌ字穴タイプ－　ＢＭＵＡ□シリーズ	【クリーン洗浄品】水圧用ブロックマニホールド　２連　－横貫通穴・上穴タイプー　ＢＭＢＷ□シリーズ	【クリーン洗浄品】油圧・水圧用ブロックマニホールド　－横貫通穴・Ｌ字穴タイプ－	【クリーン洗浄品】油圧・水圧用ブロックマニホールド　－横貫通穴・Ｔ字穴タイプ－	【クリーン洗浄品】エア用マニホールド　－２回路タイプ－ＷＢＭＲＡＦシリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	6日目〜	5日目〜	5日目〜	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄 / 禁油	クリーン洗浄 / 禁油	クリーン洗浄 / 禁油	クリーン洗浄 / 禁油	クリーン洗浄 / 禁油
形状	横貫通穴・L字穴2連タイプ	横貫通穴・L字穴2連タイプ	横貫通穴・上穴2連タイプ	横貫通穴・L字穴タイプ	横貫通穴・T字穴タイプ	横不貫通穴・2回路縦半貫通タイプ
材質	アルミ合金	アルミ合金	-	-	-	アルミ合金
表面処理	なし	なし	-	-	-	なし
