水圧・エア用ブロックマニホールド ２連 －横貫通穴・上穴タイプー ＢＭＢＷ□シリーズ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- ピッチ P (mm)
- 20
- ピッチ固定/指定
- 固定タイプ
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が337型番あります。

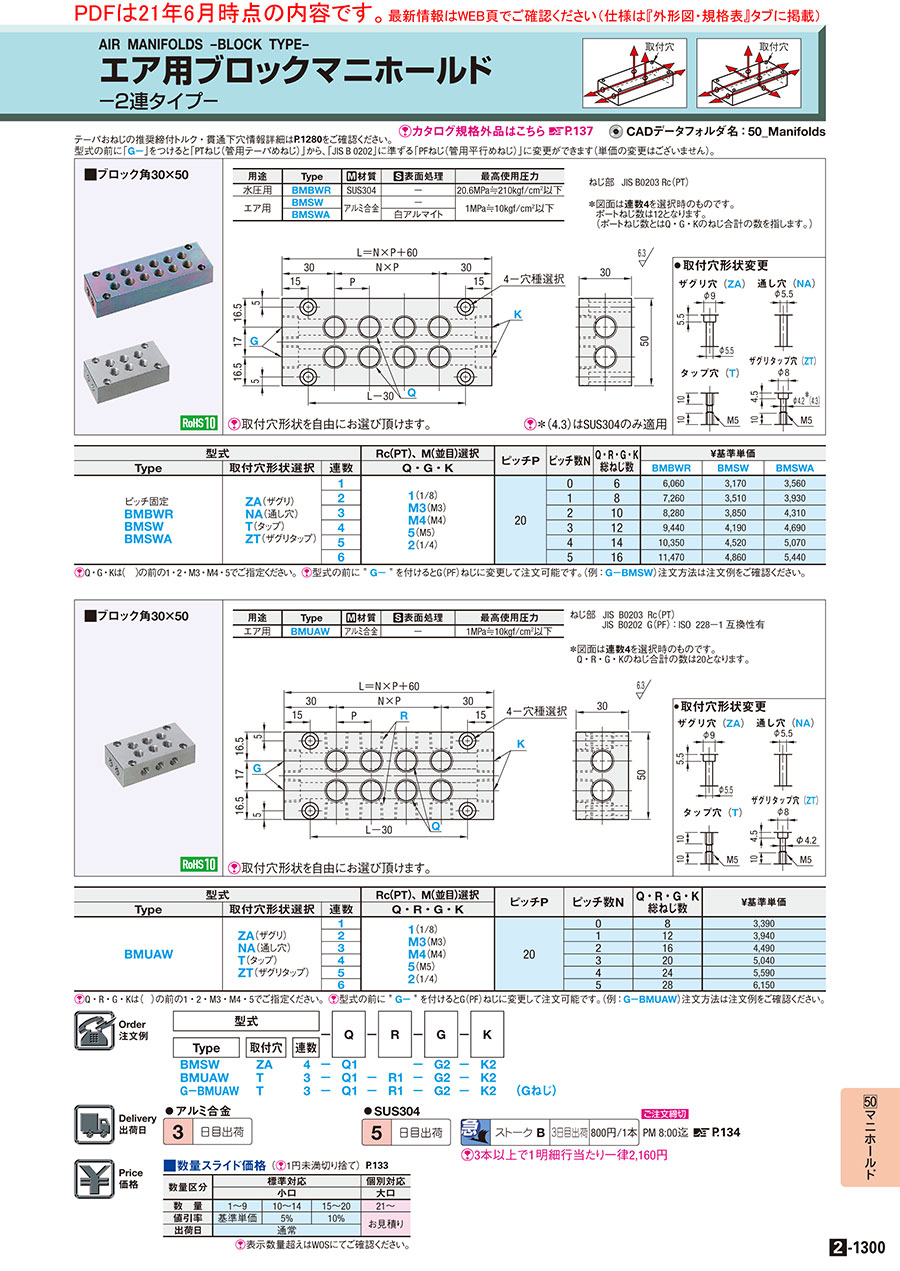

外形図・規格表
●取付穴形状変更
ザグリ穴（ZA）
通し穴（NA）
タップ穴（T）
ザグリタップ穴（ZT）
＊ 図面は連数4を選択時のものです。ポートねじ数は12となります。
（ポートねじ数とはQ・G・Kのねじ合計の数を指します。）
[ ! ]＊（4.3）はSUS304のみ適用
[ ! ]取付穴形状を自由にお選び頂けます。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、外径寸法公差、M5のめねじ深さ公差は除く。
| 用途 | Type | [ M ]材質 | [ S ]表面処理 | 最高使用圧力 |
| 水圧用 | BMBWR | SUS304 | − | 20.6MPa≒210kgf/cm2以下 |
| エア用 | BMSW | アルミ合金 | − | 1MPa≒10kgf/cm2以下 |
| BMSWA | 白アルマイト |
規格表
| 型式 | − | Q | − | G | − | K | ||||||
| Type | 取付穴 | 連数 | ||||||||||
| BMSW G−BMSW | ZA ZA | 4 4 | − − | Q1 Q1 | − − | G2 G2 | − − | K2 K2 | (Gねじ) | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]Q・G・Kは（ ）の前の1・2・M3・M4・5でご指定ください。[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMSW）注文方法は注文例をご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Rc(PT)、M(並目)選択 | ピッチP | ピッチ数N | Q・R・G・K 総ねじ数 | ¥基準単価 | ||||
| Type | 取付穴形状選択 | 連数 | Q・G・K | BMＢWR | BMSW | BMSWA | |||
| ピッチ固定 BMBWR BMSW BMSWA | ZA(ザグリ) NA(通し穴) T(タップ) ZT(ザグリタップ) | 1 | 1(1/8) M3(M3) M4(M4) 5(M5) 2(1/4) | 20 | 0 | 6 | 6,360 | 3,330 | 3,740 |
| 2 | 1 | 8 | 7,620 | 3,690 | 4,130 | ||||
| 3 | 2 | 10 | 8,690 | 4,040 | 4,530 | ||||
| 4 | 3 | 12 | 9,910 | 4,400 | 4,920 | ||||
| 5 | 4 | 14 | 10,870 | 4,750 | 5,320 | ||||
| 6 | 5 | 16 | 12,040 | 5,100 | 5,710 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
|
- ( - ) | 10日目 |
詳細情報
基本情報
１つのブロックに２本の貫通穴があります。G(PF)ねじ加工も指定できます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
水圧・エア用ブロックマニホールド ２連 －横貫通穴・上穴タイプー ＢＭＢＷ□シリーズのレビュー
装置に使用
5
5.02021/01/21
電磁弁とシリンダーのエアーの分岐に、このブロックマニホールド（BMSWANA）を使用しました。価格の面や、使用用途に合う...もっと読む
0人が参考にしています。
