配管マニホールド ソケット部指定タイプ ソケットおねじ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・配管形状のマニホールドです。ソケットのサイズが指定できます
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 種類
- 配管マニホールド
- 配管口タイプ
- 1方向
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が140型番あります。

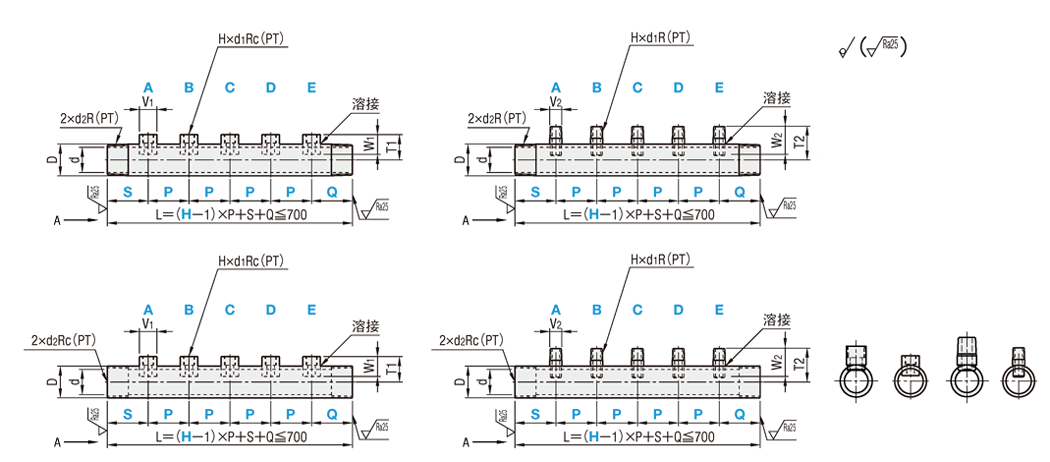

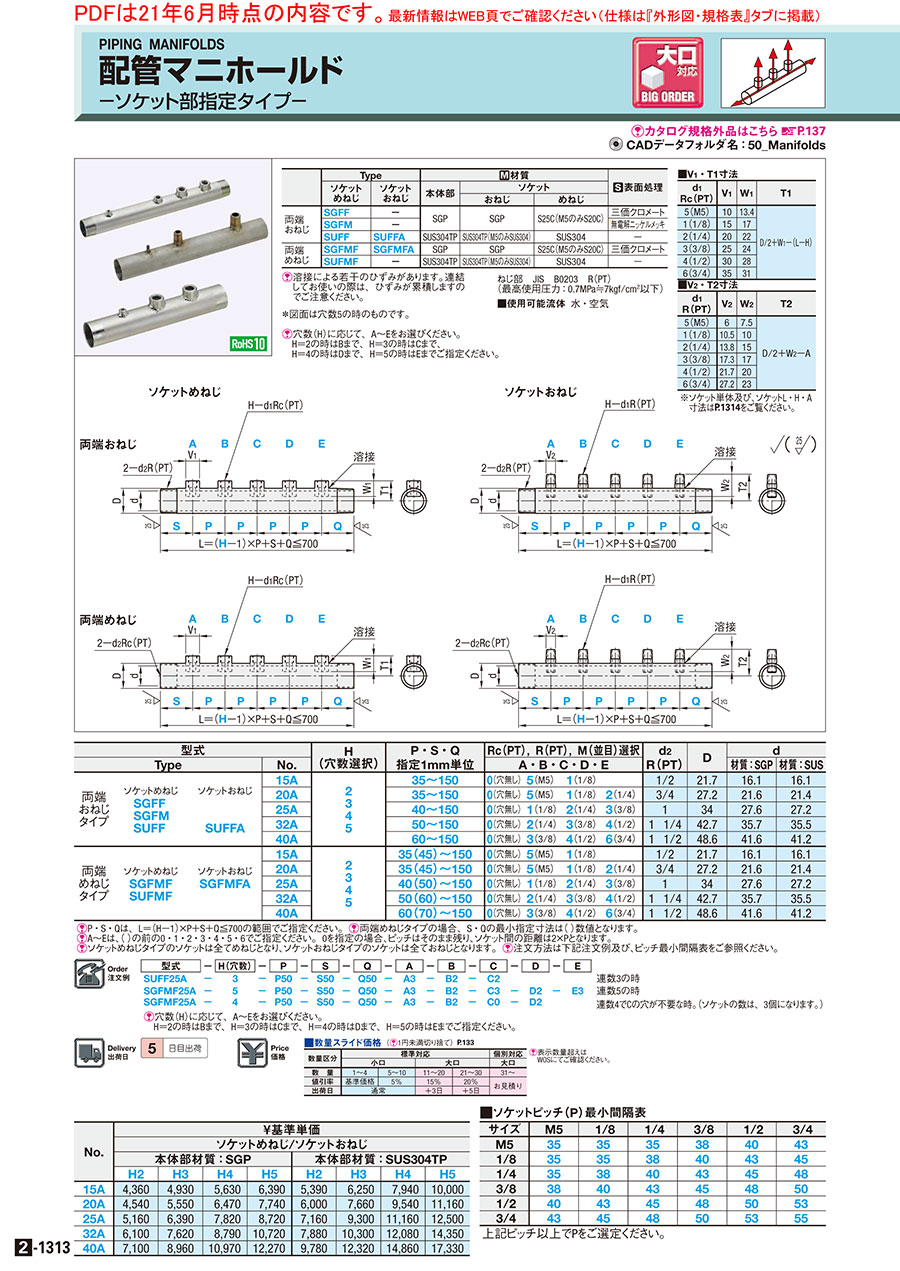

外形図・規格表
外形図
ソケットめねじソケットおねじ
両端おねじ
両端めねじ
ねじ部 JIS B0203 R(PT) (最高使用圧力：0.7MPa≒7kgf/cm2以下)
＊図面は穴数5の時のものです。
[ ! ]溶接による若干のひずみがあります。連結してお使いの際は、ひずみが累積しますのでご注意ください。
[ ! ]穴数 (H) に応じて、A～Eをお選びください。
H＝2の時はBまで、H＝3の時はCまで、
H＝4の時はDまで、H＝5の時はEまでご指定ください。
製品仕様
| Type | [ M ]材質 | [ S ]表面処理 | ||||
| ソケット めねじ | ソケット おねじ | 本体部 | ソケット | |||
| おねじ | めねじ | |||||
| 両端 おねじ | SGFF | － | SGP | SGP | S25C(M5のみS20C) | 三価クロメート |
| SGFM | － | 無電解ニッケルメッキ | ||||
| SUFF | SUFFA | SUS304TP | SUS304TP(M5のみSUS304) | SUS304 | − | |
| 両端 めねじ | SGFMF | SGFMFA | SGP | SGP | S25C(M5のみS20C) | 三価クロメート |
| SUFMF | － | SUS304TP | SUS304TP(M5のみSUS304) | SUS304 | − | |
規格表
| 型式 | − | H(穴数) | − | P | − | S | − | Q | − | A | − | B | − | C | − | D | − | E | ||
| SUFF25A | − | 3 | − | P50 | − | S50 | − | Q50 | − | A3 | − | B2 | − | C2 | 連数3の時 | |||||
| SGFMF25A | − | 5 | − | P50 | − | S50 | − | Q50 | − | A3 | − | B2 | − | C3 | − | D2 | − | E3 | 連数5の時 | |
| SGFMF25A | − | 4 | − | P50 | − | S50 | − | Q50 | − | A3 | − | B2 | − | C0 | − | D2 | 連数4でCの穴が不要な時。(ソケットの数は、3個になります。) |
[ ! ]穴数(H)に応じて、A〜Eをお選びください。
H＝2の時はBまで、H＝3の時はCまで、H＝4の時はDまで、H＝5の時はEまでご指定ください。
| ■V1・T1寸法 | |||
| d1 Rc(PT) | V1 | W1 | T1 |
| 5(M5) | 10 | 13.4 | D/2＋W1−(L−H) |
| 1(1/8) | 15 | 17 | |
| 2(1/4) | 20 | 22 | |
| 3(3/8) | 25 | 24 | |
| 4(1/2) | 30 | 28 | |
| 6(3/4) | 35 | 31 | |
| ■V2・T2寸法 | |||
| d1 R(PT) | V2 | W2 | T2 |
| 5(M5) | 6 | 7.5 | D/2＋W2−A |
| 1(1/8) | 10.5 | 10 | |
| 2(1/4) | 13.8 | 15 | |
| 3(3/8) | 17.3 | 17 | |
| 4(1/2) | 21.7 | 20 | |
| 6(3/4) | 27.2 | 23 | |
| ※ソケット単体及び、ソケットL・H・A寸法はこちらをご覧ください。 | |||
| 型式 | H (穴数選択) | P・S・Q | Rc(PT)，R(PT)，M(並目)選択 | d2 | D | d | |||||||
| Type | No. | 指定1mm単位 | A・B・C・D・E | R(PT) | 材質：SGP | 材質：SUS | |||||||
| 両端おねじ タイプ | ソケットめねじ SGFF SGFM SUFF | ソケットおねじ SUFFA | 15A | 2 3 4 5 | 35〜150 | 0(穴無し) | 5(M5) | 1(1/8) | 1/2 | 21.7 | 16.1 | 16.1 | |
| 20A | 35〜150 | 0(穴無し) | 5(M5) | 1(1/8) | 2(1/4) | 3/4 | 27.2 | 21.6 | 21.4 | ||||
| 25A | 40〜150 | 0(穴無し) | 1(1/8) | 2(1/4) | 3(3/8) | 1 | 34 | 27.6 | 27.2 | ||||
| 32A | 50〜150 | 0(穴無し) | 2(1/4) | 3(3/8) | 4(1/2) | 1 1/4 | 42.7 | 35.7 | 35.5 | ||||
| 40A | 60〜150 | 0(穴無し) | 3(3/8) | 4(1/2) | 6(3/4) | 1 1/2 | 48.6 | 41.6 | 41.2 | ||||
| 両端めねじ タイプ | ソケットめねじ SGFMF SUFMF | ソケットおねじ SGFMFA | 15A | 2 3 4 5 | 35(45)〜150 | 0(穴無し) | 5(M5) | 1(1/8) | 1/2 | 21.7 | 16.1 | 16.1 | |
| 20A | 35(45)〜150 | 0(穴無し) | 5(M5) | 1(1/8) | 2(1/4) | 3/4 | 27.2 | 21.6 | 21.4 | ||||
| 25A | 40(50)〜150 | 0(穴無し) | 1(1/8) | 2(1/4) | 3(3/8) | 1 | 34 | 27.6 | 27.2 | ||||
| 32A | 50(60)〜150 | 0(穴無し) | 2(1/4) | 3(3/8) | 4(1/2) | 1 1/4 | 42.7 | 35.7 | 35.5 | ||||
| 40A | 60(70)〜150 | 0(穴無し) | 3(3/8) | 4(1/2) | 6(3/4) | 1 1/2 | 48.6 | 41.6 | 41.2 | ||||
[ ! ]A〜Eは、( )の前の0・1・2・3・4・5・6でご指定ください。0を指定の場合、ピッチはそのまま残り、ソケット間の距離は2×Pとなります。
[ ! ]ソケットめねじタイプのソケットは全てめねじとなり、ソケットおねじタイプのソケットは全ておねじとなります。[ ! ]注文方法は下記注文例及び、ピッチ最小間隔表をご参照ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■ソケットピッチ（P）最小間隔表
上記ピッチ以上でPをご選定ください。
| サイズ | M5 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 |
| M5 | 35 | 35 | 35 | 38 | 40 | 43 |
| 1/8 | 35 | 35 | 38 | 40 | 43 | 45 |
| 1/4 | 35 | 38 | 40 | 43 | 45 | 48 |
| 3/8 | 38 | 40 | 43 | 45 | 48 | 50 |
| 1/2 | 40 | 43 | 45 | 48 | 50 | 53 |
| 3/4 | 43 | 45 | 48 | 50 | 53 | 55 |
