ミスミ

大口径Ｏリング

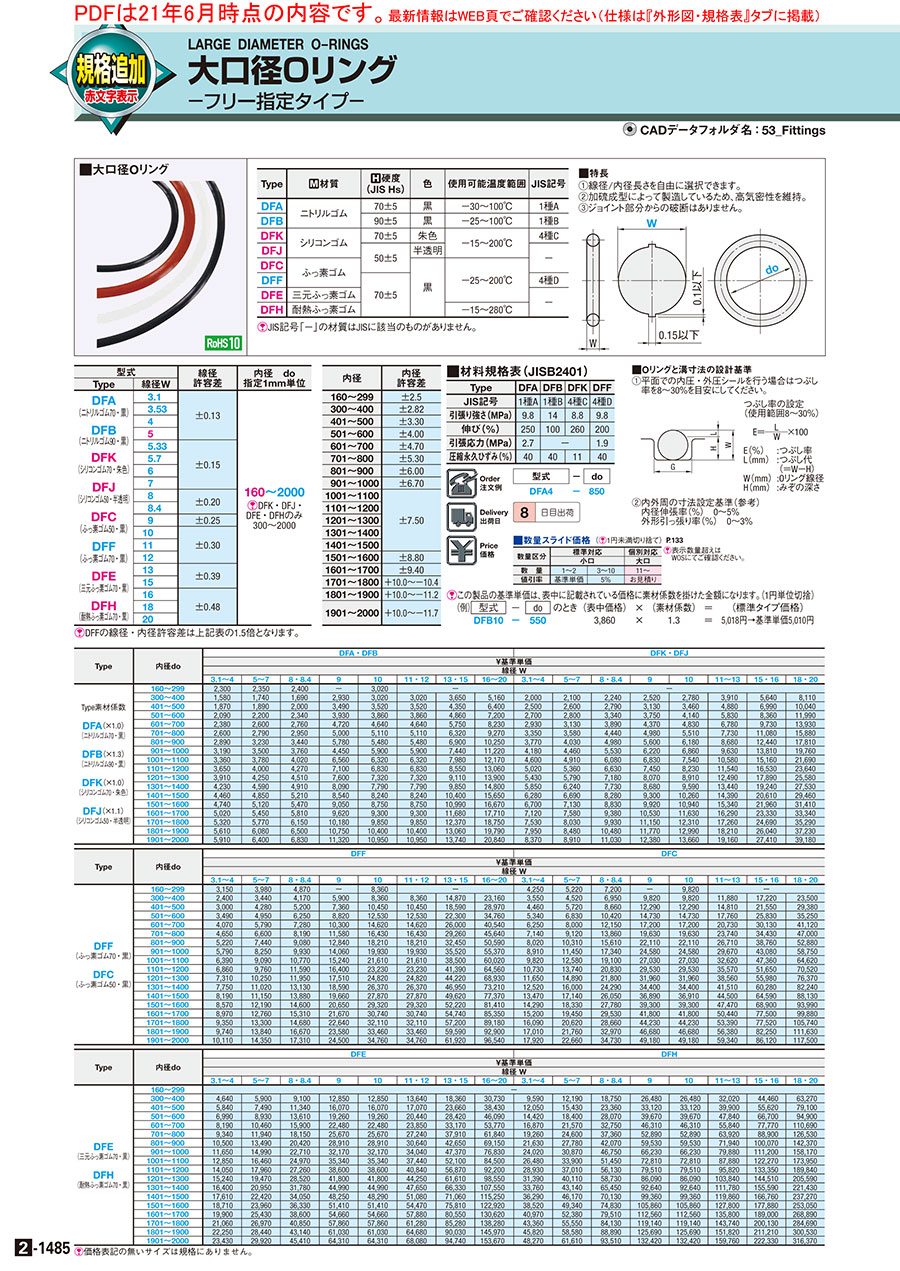

カタログ |P.2-1485

平均満足度4.0

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Ｏリング　Ｖシリーズ/ＡＳシリーズ

4.6

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

【特長】・線形・内径の長さを自由に選択ができるOリングです。

詳細情報を確認する

種類
Oリング
規格
フリー指定
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が152型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ]材質	[ H ]硬度 (JIS Hs)	色	使用可能温度範囲	JIS記号
DFA	ニトリルゴム	70±5	黒	−30〜100℃	1種A
DFB	ニトリルゴム	90±5	黒	−25〜100℃	1種B
DFK	シリコンゴム	70±5	朱色	−15〜200℃	4種C
DFJ	シリコンゴム	50±5	半透明	−15〜200℃	−
DFC	ふっ素ゴム	50±5	黒	−25〜200℃	−
DFF	ふっ素ゴム	70±5			4種D
DFE	三元ふっ素ゴム				−
DFH	耐熱ふっ素ゴム			−15〜280℃	−

[ ! ]JIS記号「−」の材質はJISに該当のものがありません。

■材料規格表（JISB2401）

Type	DFA	DFB	DFK	DFF
JIS記号	1種A	1種B	4種C	4種D
引張り強さ(MPa)	9.8	14	8.8	9.8
伸び(%)	250	100	260	200
引張応力(MPa)	2.7	−		1.9
圧縮永久ひずみ(%)	40	40	11	40

規格表

型式	−	do
DFA4	−	850

型式		線径許容差	内径 do 指定1mm単位
Type	線径W
DFA (ニトリルゴム70・黒) DFB (ニトリルゴム90・黒) DFK (シリコンゴム70・朱色) DFJ (シリコンゴム50・半透明) DFC (ふっ素ゴム50・黒) DFF (ふっ素ゴム70・黒) DFE (三元ふっ素ゴム70・黒) DFH (耐熱ふっ素ゴム70・黒)	3.1	±0.13	160〜2000 [ ! ]DFK・DFJ・ DFE・DFHのみ 300～2000
	3.53
	4
	5
	5.33	±0.15
	5.7
	6
	7
	8	±0.20
	8.4
	9	±0.25
	10	±0.30
	11
	12
	13	±0.39
	15
	16	±0.48
	18
	20

内径	内径許容差
160～299	±2.5
300〜400	±2.82
401〜500	±3.30
501〜600	±4.00
601〜700	±4.70
701〜800	±5.30
801〜900	±6.00
901〜1000	±6.70
1001〜1100	±7.50
1101〜1200
1201〜1300
1301〜1400
1401〜1500
1501〜1600	±8.80
1601〜1700	±9.40
1701〜1800	＋10.0〜−10.4
1801〜1900	＋10.0〜−11.2
1901〜2000	＋10.0〜−11.7

[ ! ]シリコンゴム・ふっ素ゴムの線径・内径許容差は上記表の1.5倍となります。

型番リスト

表示件数

型番

特性・用途

内径 do(またはd)

(mm)

線径 W

(mm)

材質

材質コード JIS

硬度

色

材質証明書：材質

RoHS?

最小発注数量

-	160 ～ 2000	3.1	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	3.53	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	4	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	5	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	5.7	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	5.33	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	6	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	7	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	8	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	8.4	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	9	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	10	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	11	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	12	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	13	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	15	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	16	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	18	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	20	ニトリルゴム	1種A	70±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	3.1	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	3.53	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	4	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	5	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	5.7	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	5.33	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	6	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	7	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	8	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	8.4	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	9	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	160 ～ 2000	10	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	11	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	12	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	13	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	15	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	16	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	18	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
-	300 ～ 2000	20	ニトリルゴム	1種B	90±5	黒	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	3.1	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	3.53	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	4	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	5	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	5.7	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	5.33	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	6	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	7	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	8	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	8.4	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	9	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	160 ～ 2000	10	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	11	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	12	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	13	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	15	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	16	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	18	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	20	[フッ素ゴム] ふっ素ゴム	-	50±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	3.1	[フッ素ゴム] 三元ふっ素ゴム	-	70±5	黒	三元ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	3.53	[フッ素ゴム] 三元ふっ素ゴム	-	70±5	黒	三元ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	300 ～ 2000	4	[フッ素ゴム] 三元ふっ素ゴム	-	70±5	黒	三元ふっ素ゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報
納期・価格
概要・仕様

基本情報

【特長】・線形・内径の長さを自由に選択ができるOリングです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

[ ! ]この製品の基準単価は、表中に記載されている価格に素材係数を掛けた金額になります。(1円単位切捨)
	(例)	型式	−	do	のとき	(表中価格)	×	(素材係数)	＝	(標準タイプ価格)
		DFB10	−	550		3,860	×	1.3	＝	5,018円⇒基準単価5,010円

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	内径do	DFA・DFB								DFK・DFJ
		￥基準単価
		線径 W
		3.1〜4	5〜7	8・8.4	9	10	11・12	13・15	16〜20	3.1〜4	5〜7	8・8.4	9	10	11〜13	15・16	18・20
Type素材係数 DFA(×1.0) (ニトリルゴム70・黒) DFB(×1.3) (ニトリルゴム90・黒) DFK(×1.0) (シリコンゴム70・朱色) DFJ(×1.1) (シリコンゴム50・半透明)	160〜299	2,420	2,470	2,520	-	3,170	－			－
	300〜400	1,660	1,830	1,770	3,080	3,170	3,170	3,830	5,420	2,100	2,210	2,350	2,650	2,920	4,110	5,920	8,520
	401〜500	1,960	1,980	2,100	3,660	3,700	3,700	4,570	6,720	2,630	2,730	2,930	3,290	3,630	5,120	7,340	10,540
	501〜600	2,190	2,310	2,460	4,130	4,050	4,050	5,100	7,560	2,840	2,940	3,510	3,940	4,350	6,120	8,780	12,590
	601〜700	2,500	2,730	2,900	4,960	4,870	4,870	6,040	8,640	3,080	3,290	4,080	4,590	5,070	7,120	10,220	14,630
	701〜800	2,730	2,930	3,100	5,250	5,370	5,370	6,640	9,730	3,520	3,760	4,660	5,230	5,790	8,120	11,630	16,670
	801〜900	3,030	3,390	3,610	6,070	5,750	5,750	7,250	10,760	3,960	4,230	5,230	5,880	6,490	9,110	13,060	18,700
	901〜1000	3,350	3,680	3,950	4,670	6,200	6,200	7,810	11,780	4,390	4,680	5,810	6,530	7,200	10,110	14,500	20,750
	1001〜1100	3,530	3,970	4,220	6,890	6,640	6,640	8,380	12,780	4,830	5,160	6,380	7,170	7,920	11,110	15,920	22,770
	1101〜1200	3,830	4,200	4,480	7,460	7,170	7,170	8,980	13,710	5,270	5,630	6,960	7,820	8,640	12,120	17,360	24,820
	1201〜1300	4,110	4,460	4,740	7,980	7,690	7,690	9,570	14,600	5,700	6,080	7,540	8,470	9,360	13,110	18,780	26,860
	1301〜1400	4,440	4,820	5,160	8,490	8,180	8,180	10,340	15,540	6,140	6,550	8,120	9,110	10,070	14,110	20,200	28,910
	1401〜1500	4,680	5,090	5,470	8,970	8,650	8,650	10,920	16,430	6,590	7,020	8,690	9,770	10,770	15,110	21,640	30,930
	1501〜1600	4,980	5,380	5,740	9,500	9,190	9,190	11,540	17,500	7,040	7,490	9,270	10,420	11,490	16,110	23,060	32,980
	1601〜1700	5,270	5,720	6,100	10,100	9,770	9,770	12,260	18,600	7,480	7,960	9,850	11,060	12,210	17,100	24,500	35,010
	1701〜1800	5,590	6,060	6,460	10,690	10,340	10,340	12,990	19,690	7,910	8,430	10,430	11,710	12,930	18,120	25,920	37,050
	1801〜1900	5,890	6,380	6,830	11,290	10,920	10,920	13,710	20,780	8,350	8,900	11,000	12,360	13,640	19,120	27,340	39,090
	1901〜2000	6,210	6,720	7,170	11,890	11,500	11,500	14,430	21,880	8,790	9,360	11,580	13,000	14,340	20,120	28,780	41,140

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	内径do	DFF								DFC
		￥基準単価
		線径 W
		3.1〜4	5〜7	8・8.4	9	10	11・12	13・15	16〜20	3.1〜4	5〜7	8・8.4	9	10	11〜13	15・16	18・20
DFF (ふっ素ゴム70・黒) DFC (ふっ素ゴム50・黒)	160〜299	3,310	4,180	5,110	-	8,780	-			4,460	5,480	7,560	-	10,310	-
	300〜400	2,520	3,610	4,380	6,200	8,780	8,780	15,610	24,320	3,730	4,750	7,300	10,310	10,310	12,470	18,080	24,680
	401〜500	3,150	4,490	5,460	7,730	10,970	10,970	19,520	30,420	4,680	6,010	9,090	12,900	12,900	15,550	22,630	30,850
	501〜600	3,660	5,200	6,560	9,260	13,160	13,160	23,420	36,500	5,610	7,170	10,940	15,470	15,470	18,650	27,120	37,010
	601〜700	4,270	6,080	7,640	10,820	15,350	15,350	27,300	42,570	6,560	8,400	12,760	18,060	18,060	21,770	31,640	43,180
	701〜800	4,880	6,930	8,600	12,160	17,250	17,250	30,720	47,920	7,500	9,580	14,550	20,610	20,610	24,930	36,150	49,350
	801〜900	5,480	7,810	9,530	13,480	19,120	19,120	34,070	53,120	8,420	10,830	16,390	23,220	23,220	28,050	40,700	55,520
	901〜1000	6,080	8,660	10,430	14,760	20,930	20,930	37,300	58,140	9,360	12,020	18,210	25,810	25,810	31,150	45,230	61,690
	1001〜1100	6,710	9,540	11,310	16,000	22,690	22,690	40,430	63,020	10,310	13,210	20,060	28,380	28,380	34,250	49,730	67,850
	1101〜1200	7,200	10,250	12,170	17,220	24,390	24,390	43,460	67,790	11,270	14,430	21,870	31,010	31,010	37,350	54,230	74,050
	1201〜1300	7,680	10,760	12,550	18,390	26,060	26,060	46,430	72,380	12,230	15,630	22,890	33,560	33,560	40,490	58,780	80,190
	1301〜1400	8,140	11,570	13,790	19,520	27,690	27,690	49,300	76,870	13,150	16,800	25,500	36,120	36,120	43,590	63,290	86,350
	1401〜1500	8,600	11,710	14,570	20,640	29,260	29,260	52,100	81,240	14,140	18,000	27,350	38,730	38,760	46,730	67,820	92,540
	1501〜1600	9,000	12,800	15,330	21,680	30,790	30,790	54,830	85,480	15,000	19,250	29,170	41,270	41,270	49,840	72,350	98,690
	1601〜1700	9,420	13,400	16,080	22,750	32,280	32,280	57,480	89,620	15,960	20,420	31,010	43,890	43,890	52,960	81,380	104,870
	1701〜1800	9,820	13,970	15,410	23,770	33,720	33,720	60,060	93,640	16,890	21,650	30,090	46,440	46,440	56,060	81,400	111,030
	1801〜1900	10,230	14,530	17,500	24,760	35,130	35,130	62,570	97,550	17,860	22,850	34,620	49,010	49,010	59,200	86,360	117,210
	1901〜2000	10,620	15,070	18,180	25,730	36,500	36,500	65,020	101,370	18,820	23,790	36,470	51,640	51,640	62,310	90,430	123,380

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	内径do	DFE								DFH
		￥基準単価
		線径 W
		3.1〜4	5〜7	8・8.4	9	10	11・12	13・15	16〜20	3.1〜4	5〜7	8・8.4	9	10	11～13	15・16	18・20
DFE (三元ふっ素ゴム70・黒) DFH (耐熱ふっ素ゴム70・黒)	160〜299	-
	300〜400	4,870	6,200	9,560	13,490	13,490	14,320	19,280	32,270	10,070	12,800	19,690	27,800	27,800	33,620	46,680	66,430
	401〜500	6,130	7,860	11,910	16,870	16,870	17,920	24,840	40,350	12,650	16,200	24,530	34,780	34,780	41,900	58,400	83,060
	501〜600	7,340	9,380	14,290	20,220	20,220	21,460	29,840	48,390	15,140	19,320	29,470	41,650	41,650	50,230	70,040	99,650
	601〜700	8,600	10,980	16,700	23,600	23,600	25,040	34,830	56,460	17,710	22,650	34,390	48,630	48,630	58,630	81,660	116,220
	701〜800	9,810	12,540	19,060	26,950	26,950	28,600	39,810	64,930	20,220	25,830	39,230	55,530	55,530	67,120	93,350	132,860
	801〜900	11,030	14,160	21,440	30,360	30,360	32,170	44,780	72,610	22,710	29,170	44,170	62,510	62,510	75,540	105,070	149,490
	901〜1000	12,230	15,740	23,850	33,780	33,780	35,740	49,740	80,670	25,220	32,410	49,090	69,540	69,540	83,870	116,760	166,080
	1001〜1100	13,490	17,280	26,220	37,110	37,110	39,310	54,710	88,730	27,800	35,600	54,020	76,450	76,450	92,270	128,380	182,650
	1101〜1200	14,750	18,860	28,620	40,530	40,530	42,880	59,710	96,810	30,380	38,860	58,940	83,490	83,490	100,610	140,020	199,330
	1201〜1300	16,000	20,440	29,950	43,890	43,890	46,460	64,690	103,480	32,960	42,120	61,670	90,390	90,390	109,030	151,740	215,870
	1301〜1400	17,220	22,000	33,370	47,240	47,240	50,030	69,650	112,930	35,450	45,300	68,720	97,270	97,270	117,370	163,370	232,500
	1401〜1500	18,490	23,540	35,750	50,660	50,700	53,630	74,610	121,010	38,100	48,480	73,640	104,330	104,330	125,850	175,100	249,130
	1501〜1600	19,650	25,160	38,150	53,980	53,980	57,190	79,600	129,070	40,450	51,810	78,570	111,150	111,150	134,190	186,770	265,700
	1601〜1700	20,900	26,700	40,530	57,390	57,390	60,770	84,580	137,150	43,020	55,000	83,490	118,190	118,190	142,590	198,450	282,330
	1701〜1800	22,110	28,320	42,890	60,750	60,750	64,340	89,540	145,190	45,530	58,330	88,340	125,100	125,100	150,930	210,140	298,920
	1801〜1900	23,360	29,860	45,300	64,080	64,080	67,910	94,530	153,270	48,110	61,510	93,330	131,970	131,970	159,410	221,770	315,560
	1901〜2000	24,600	31,420	47,680	67,530	67,530	71,480	99,480	161,350	50,680	64,690	98,190	139,040	139,040	167,750	233,450	332,190

[ ! ]価格表記の無いサイズは規格にありません。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜2	3〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■Oリングと溝寸法の設計基準

①平面での内圧・外圧シールを行う場合はつぶし率を
8～30％を目安にしてください。

つぶし率の設定
（使用範囲8～30％）
　E＝ LW ×100
E（％）:つぶし率

L（mm）:つぶし代
（＝W－H）

W（mm）:Oリング線径
H（mm）:みぞの深さ

②内外周の寸法設定基準（参考）
内径伸張率（％）　0～5％
外形引っ張り率（％）　0～3％

■特長
①線径/内径長さを自由に選択できます。
②加硫成型によって製造しているため、
高気密性を維持。
③ジョイント部分からの破断はありません。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｏリング　Ｐシリーズ
運動・固定用のOリングです。
ミスミ
Ｏリング　Ｓシリーズ
低圧固定用のOリングです。
ミスミ
Ｏリング　Ｇシリーズ
固定用のOリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

大口径Ｏリングのレビュー

4平均満足度：4.09件のレビュー

星5
33%
星4
56%
星3
0%
星2
0%
星1
11%

試作・実験用成形型のフタのシール

満足度：1.02018/07/03

寸法を1φ単位で指定できるのは良いが、寸法公差の幅が大きすぎる。 DFFの場合、他の物よりさらに1.5倍になるということ...もっと読む

13人が参考にしています。

既存設備の修理部品

満足度：5.02023/02/28

現行品の寸法から容易に品番を設定できました。注文時に納期が決まるので設備の停止予定を確定できて助かっています。

1人が参考にしています。

真空装置トビラのシール

満足度：4.02019/05/02

材質、直径、長さとも自由に選べて使いやすい。納期も早く満足しています。

1人が参考にしています。

リーク試験に使用

満足度：4.02022/11/16

製品のリークテストに使用しています。規格外のサイズが注文出来て良いのですが納期がもう少し早ければとても助かります。

0人が参考にしています。

真空装置に使用

満足度：4.02021/12/21

顧客から設計を含めて製作を依頼された製品、真空装置に使用しています。真空装置の中の蓋部分のシール、フランジパッキンとして...もっと読む

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品大口径Ｏリング	【クリーン洗浄品】Ｏリング　Ｐシリーズ	大口径Oリング	大口径特殊形状リング	Ｏリング　Ｖシリーズ/ＡＳシリーズ	Oリング（固定用）
メーカー	ミスミ	ミスミ	タガミシール	タガミシール	ミスミ	森清化工
通常価格	-	-	-	-	170円 -	64円 -
通常出荷日	8日目	3日目	8日目〜	9日目〜	在庫品1日目	2日目
種類	Oリング	バックアップリング	特殊形状リング	特殊形状リング	Oリング	Oリング
規格	フリー指定	Pシリーズ	フリー指定	フリー指定	-	G(固定用)
材質証明書	対象	対象	-	-	対象	-

この商品に関連するミスミユニット事例その他の事例を探す

Oリングカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

内径 do(またはd)(mm)

線径 W(mm)

材質

硬度

色

タイプ

CAD

出荷日

大口径Ｏリング

ご注意

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

仕様・概要

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

Oリングカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

この商品に関連するミスミユニット事例その他の事例を探す
