吸着ホルダ　真空シリンダタイプ（Ｍ形状）

吸着ホルダ　真空シリンダタイプ（Ｍ形状）
通常単価(税別)
4,750円～4,890円
税込単価
5,225円～5,379円
通常出荷日：在庫品1日目当日出荷可能

【特長】・キズ付きやすいワークの吸着に適した吸着パッドです。

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミニ吸着パッド

ミスミ

ミニ吸着パッド
通常価格(税別)： 330円 (税込価格：363円)

通常出荷日：在庫品1日目

よく一緒に見られています

吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スタンダードタイプ/深型タイプ

ミスミ

吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スタンダードタイプ/深型タイプ
通常価格(税別)： 1,180円 (税込価格：1,298円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表



外形図

MVCM
Type[ A ]付属品パッド形状[ M ]パッド材質
MVCMN吸着パッドVPCTソフトニトリルゴム
MVCMEVPCE導電性シリコンゴム
[ M ]金具材質 黄銅 [ S ]表面処理 無電解ニッケルメッキ 


規格表

型式
MVCMN4
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DdL1S
(ｽﾄﾛｰｸ)		M形状￥基準単価
B質量
g		1～20コ
Typeパッド材質No.MVCMNMVCME
MVCM
（ソフト）		N
E		46412564344,2604,370
6661264344,2604,370
8681264344,2604,370
10610146634.54,2604,370
15615146634.54,2904,400

製品仕様

●真空パッドに真空発生器を内蔵。圧縮空気を流すだけでワークを吸着し、上昇させます。
圧縮空気
排気
真空シリンダ
真空
ワークを吸引
ワークを上昇
圧縮空気を流し
真空を発生
ワークを吸着
真空の力を利用し
ワークを上昇

●構造図
・真空性能
供給圧力
（Mpa）		ノズル径
（Φmm）		到達真空度
（－kPa）		吸込流量
（ℓ/min[ANR]）		消費流量
（ℓ/min[ANR]）
0.50.590.7711.5
・シリンダ（吊上げ）推力
供給圧力
（Mpa）		シリンダ推力
（N）		条　件
0.55製品のシリンダチューブ内の真空度が－85kPa以上であること。
〈注意事項〉
・シリンダ推力（仕様値）は、「0.5MPa 供給時に真空パッドとワーク間からのリークが無い状態」でのものです。
　本製品のシリンダ推力は、シリンダチューブ内の真空度に依存しますので、「供給圧力が0.5MPa を確保できない」、「真空パッドとワーク間から
　のリークがある」などの場合には、お客様にて実真空度を測定していただき、下記の計算式よりシリンダ推力を算出してください。
　

　計算式：シリンダ推力＝ 5×(実真空度[-kPa]÷85)［N］
　

　計算例）実真空度が、-60kPa であった場合。
　　　　　シリンダ推力＝ 5×(60÷85) ≒ 3.5［N］

選定サポート情報

■真空機器の選定方法
パッドを選定する上での簡易な選定手順と計算方法はこちら>>（PDF）

型番リスト

表示件数
  • 1
    • 型番
    MVCME4
    MVCME6
    MVCME8
    MVCME10
    MVCME15
    MVCMN4
    MVCMN6
    MVCMN8
    MVCMN10
    MVCMN15

    特性・用途

    ゴム系材質

    環境

    耐熱温度、高温使用限界温度、低温使用限界温度

    (℃)

    内径 (d)

    (φ)

    		RoHS?最小発注数量
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    -40～180
    4
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    -40～180
    6
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    -40～180
    8
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    -40～180
    10
    10
    1個
    耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
    [シリコンゴム] 導電性シリコンゴム
    標準 / 耐油 / 耐熱 / 耐候
    -40～180
    15
    10
    1個
    該当なし
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    4
    10
    1個
    該当なし
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    6
    10
    1個
    該当なし
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    8
    10
    1個
    該当なし
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    10
    10
    1個
    該当なし
    [ニトリルゴム] ニトリルゴム
    標準 / 耐油
    -30～110
    15
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,860円
    ( 5,346円 )
    在庫品1日目当日出荷可能
    4,860円
    ( 5,346円 )
    在庫品1日目当日出荷可能
    4,860円
    ( 5,346円 )
    在庫品1日目当日出荷可能
    4,860円
    ( 5,346円 )
    在庫品1日目当日出荷可能
    4,890円
    ( 5,379円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    4,780円
    ( 5,258円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・キズ付きやすいワークの吸着に適した吸着パッドです。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    ●MVCM
    数量区分標準対応個別対応
    小口大口
    数 量1〜2021〜
    出荷日通常お見積り
    ●MVCM以外
    数量区分標準対応個別対応
    小口大口
    数 量1〜3031〜
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    吸着ホルダ取付時の注意
    スプリング式のホルダ取付けの際には、シャフト（軸）部にはスパナ等を掛けずに取付けを行ってください。
    シャフトのキー溝部が変形し、動作不良の原因になります。

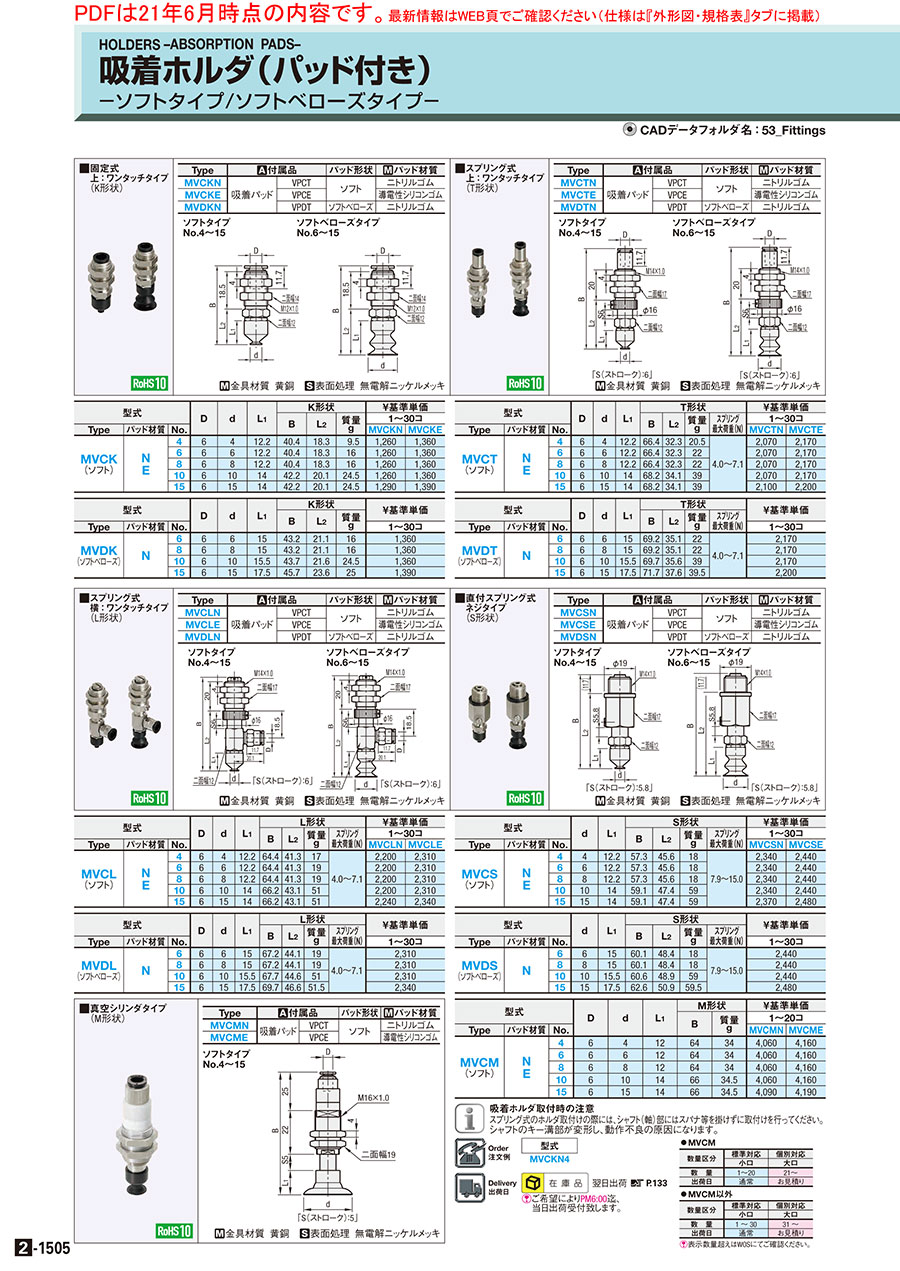

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
