パッド付吸着ホルダスプリング式ロングストロークタイプ（Ｒ形状）スポンジ・ベローズタイプ

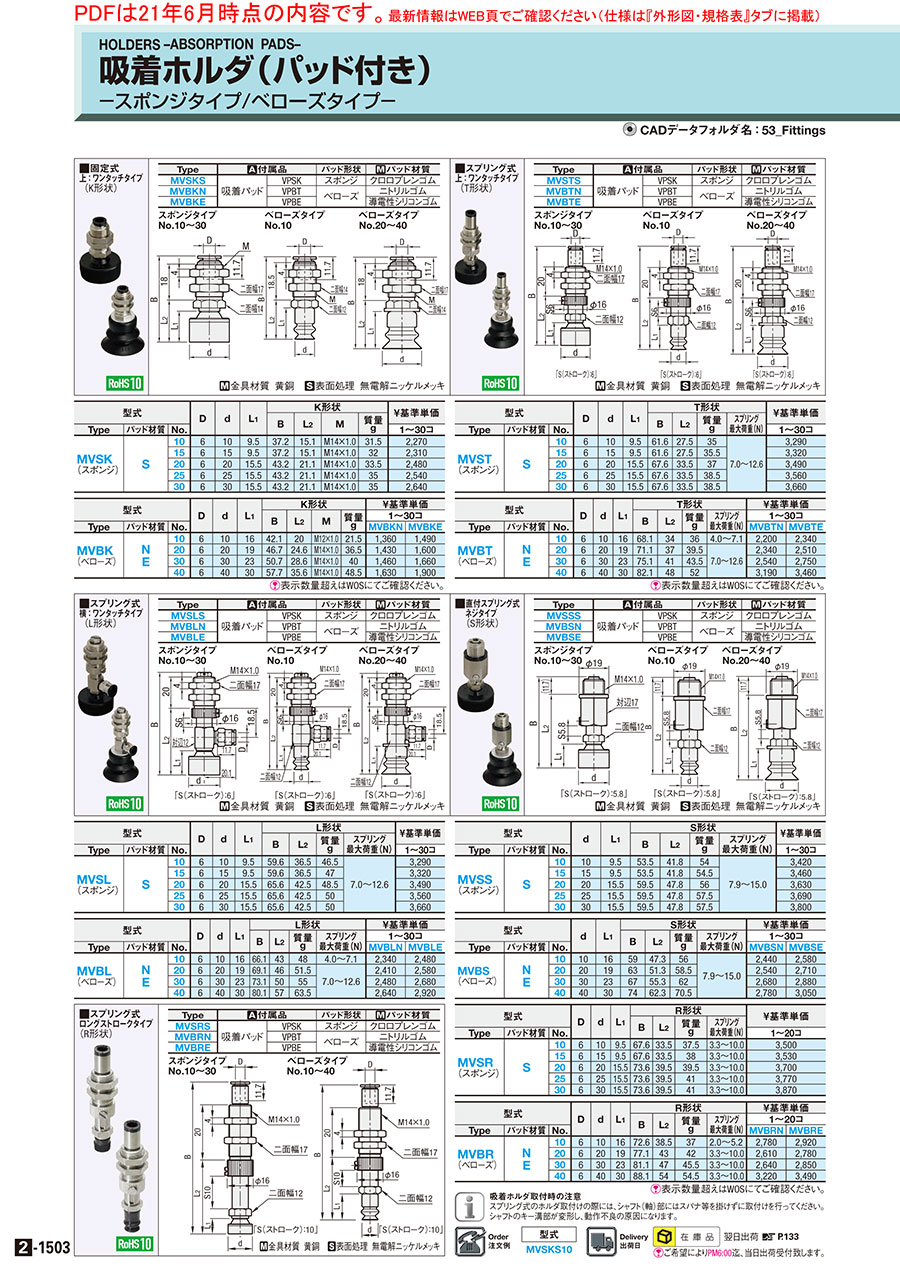

カタログ |P.2-1503

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 2,820円～4,170円

税込単価: 3,102円～4,587円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド単体　スポンジタイプ・ベローズタイプ

4.3

通常価格(税別)： 490円 (税込価格：539円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着ホルダ　スプリング式　上：ワンタッチタイプ（Ｔ形状）　長円タイプ/薄物用タイプ

通常価格(税別)： 1,900円 (税込価格：2,090円)

通常出荷日：在庫品1日目

・スプリング式ロングストロークタイプは、段差や積み重ねたワーク等のシーンでご利...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
パッド+ホルダセット
取付タイプ
アタッチメント式
真空取出口
ワンタッチ継手
色
黒
接続ねじ種類
おねじ
接続ねじ径
M14

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が13型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

スポンジタイプ
No.10～30

ベローズタイプ
No.10～40

「S（ストローク）：10」

Type	[ A ]付属品		パッド形状	[ M ]パッド材質
MVSRS	吸着パッド	VPSK	スポンジ	クロロプレンゴム
MVBRN		VPBT	ベロ−ズ	ニトリルゴム
MVBRE		VPBE	ベロ−ズ	導電性シリコンゴム

[ M ]金具材質黄銅 [ S ]表面処理無電解ニッケルメッキ

規格表

型式

VPSRS15

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			D	d	L₁	R形状				￥基準単価
型式						B	L₂	質量 g	スプリング最大荷重(N)	￥基準単価
Type	パッド材質	No.				B	L₂	質量 g	スプリング最大荷重(N)	1～20コ
MVSR (スポンジ)	S	10	6	10	9.5	67.6	33.5	37.5	3.3〜10.0	3,680
		15	6	15	9.5	67.6	33.5	38	3.3〜10.0	3,710
		20	6	20	15.5	73.6	39.5	39.5	3.3〜10.0	3,890
		25	6	25	15.5	73.6	39.5	41	3.3〜10.0	3,960
		30	6	30	15.5	73.6	39.5	41	3.3〜10.0	4,060

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			D	d	L₁	R形状				￥基準単価
型式						B	L₂	質量 g	スプリング最大荷重(N)	1～20コ
Type	パッド材質	No.				B	L₂	質量 g	スプリング最大荷重(N)	MVBRN	MVBRE
MVBR (ベロ−ズ)	N E	10	6	10	16	72.6	38.5	37	2.0〜5.2	2,920	3,070
		20	6	20	19	77.1	43	42	3.3〜10.0	2,740	2,920
		30	6	30	23	81.1	47	45.5	3.3〜10.0	2,770	2,990
		40	6	40	30	88.1	54	54.5	3.3〜10.0	3,380	3,660

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

特性・用途

パッド形状

パット種類

材質

ゴム系材質

環境

耐熱温度、高温使用限界温度、低温使用限界温度

(℃)

内径 (d)

(φ)

RoHS?

最小発注数量

耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	ベローズ	標準	ゴム系	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	-40～180	10	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	ベローズ	標準	ゴム系	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	-40～180	20	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	ベローズ	標準	ゴム系	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	-40～180	30	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	ベローズ	標準	ゴム系	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	-40～180	40	10	1個
該当なし	ベローズ	標準	ゴム系	[ニトリルゴム] ニトリルゴム	標準 / 耐油	-45～80	10	10	1個
該当なし	ベローズ	標準	ゴム系	[ニトリルゴム] ニトリルゴム	標準 / 耐油	-45～80	20	10	1個
該当なし	ベローズ	標準	ゴム系	[ニトリルゴム] ニトリルゴム	標準 / 耐油	-45～80	30	10	1個
該当なし	ベローズ	標準	ゴム系	[ニトリルゴム] ニトリルゴム	標準 / 耐油	-45～80	40	10	1個
該当なし	-	スポンジ	クロロブレンゴム	-	標準 / 耐候	-45～80	10	10	1個
該当なし	-	スポンジ	クロロブレンゴム	-	標準 / 耐候	-45～80	15	10	1個
該当なし	-	スポンジ	クロロブレンゴム	-	標準 / 耐候	-45～80	20	10	1個
該当なし	-	スポンジ	クロロブレンゴム	-	標準 / 耐候	-45～80	25	10	1個
該当なし	-	スポンジ	クロロブレンゴム	-	標準 / 耐候	-45～80	30	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,160円 ( 3,476円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,070円 ( 3,377円 )	在庫品1日目当日出荷可能
3,760円 ( 4,136円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
2,850円 ( 3,135円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
4,000円 ( 4,400円 )	在庫品1日目当日出荷可能
4,070円 ( 4,477円 )	在庫品1日目当日出荷可能
4,170円 ( 4,587円 )	在庫品1日目当日出荷可能

基本情報

・スプリング式ロングストロークタイプは、段差や積み重ねたワーク等のシーンでご利用ください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

吸着ホルダ取付時の注意
スプリング式のホルダ取付けの際には、シャフト（軸）部にはスパナ等を掛けずに取付けを行ってください。
シャフトのキー溝部が変形し、動作不良の原因になります。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
