吸着ホルダ　スプリング式ロングストロークタイプ（Ｒ形状）

カタログ |P.2-1501

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 1,970円～4,280円

税込単価: 2,167円～4,708円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着パッド単体　スタンダードタイプ・深型タイプ・小型タイプ

4.3

通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

吸着ホルダ　固定式　上：ワンタッチタイプ（Ｋ形状）　スタンダードタイプ/深型タイプ

通常価格(税別)： 1,180円 (税込価格：1,298円)

通常出荷日：在庫品1日目

【特長】・吸着ホルダ　スプリング式ロングストロークタイプ（Ｒ形状）です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
パッド+ホルダセット
パット種類
標準
材質
ゴム系
真空取出口
ワンタッチ継手
接続ねじ種類
おねじ

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が26型番あります。

外形図・規格表
型番リスト
詳細情報

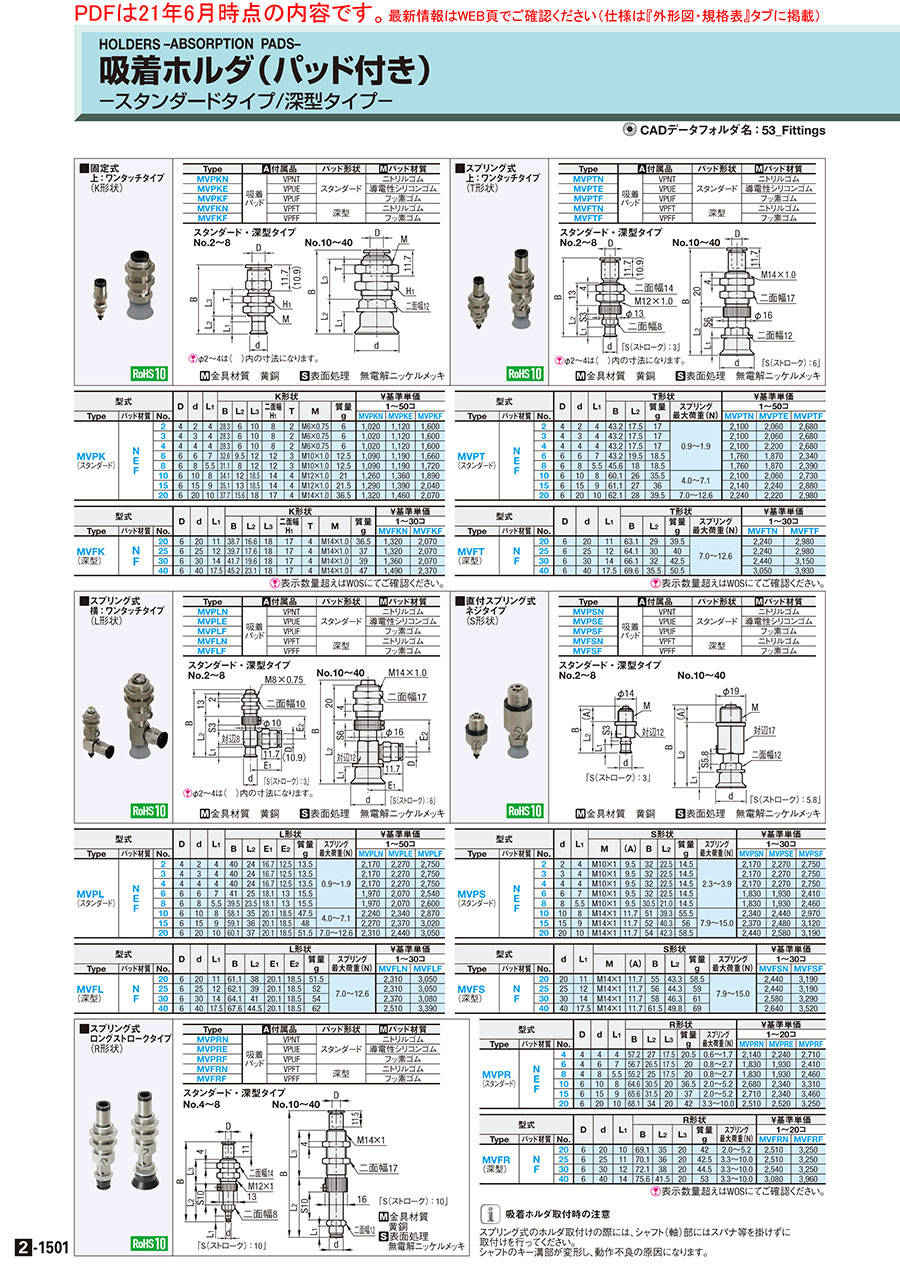

カタログ

外形図・規格表

スタンダード・深型タイプ

No.4～8

No.10～40

「S（ストローク）：10」

Type	[ A ]付属品		パッド形状	[ M ]パッド材質
MVPRN	吸着パッド	VPNT	スタンダ−ド	ニトリルゴム
MVPRE		VPUE		導電性シリコンゴム
MVPRF		VPUF		フッ素ゴム
MVFRN		VPFT	深型	ニトリルゴム
MVFRF		VPFF	深型	フッ素ゴム

[ M ]金具材質
黄銅
[ S ]表面処理
無電解ニッケルメッキ

規格表

型式

MVPRN10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			D	d	L₁	R形状					￥基準単価
型式						B	L₂	L₃	質量 g	スプリング最大荷重(N)	1～20コ
Type	パッド材質	No.				B	L₂	L₃	質量 g	スプリング最大荷重(N)	MVPRN	MVPRE	MVPRF
MVPR (スタンダ−ド)	N E F	4	4	4	4	57.2	27	17.5	20.5	0.6〜1.7	2,250	2,350	2,850
		6	4	6	7	56.7	26.5	17.5	20	0.8〜2.7	1,920	2,030	2,530
		8	4	8	5.5	55.2	25	17.5	20	0.8〜2.7	1,920	2,030	2,580
		10	6	10	8	64.6	30.5	20	36.5	2.0〜5.2	2,810	2,460	3,480
		15	6	15	9	65.6	31.5	20	37	2.0〜5.2	2,850	2,460	3,630
		20	6	20	10	68.1	34	20	42	3.3〜10.0	2,640	2,650	3,410

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			D	d	L₁	R形状					￥基準単価
型式						B	L₂	L₃	質量 g	スプリング最大荷重(N)	1～20コ
Type	パッド材質	No.				B	L₂	L₃	質量 g	スプリング最大荷重(N)	MVFRN	MVFRF
MVFR (深型)	N F	20	6	20	10	69.1	35	20	42	2.0〜5.2	2,640	3,410
		25	6	25	11	70.1	36	20	42.5	3.3〜10.0	2,640	3,410
		30	6	30	12	72.1	38	20	44.5	3.3〜10.0	2,670	3,410
		40	6	40	14	75.6	41.5	20	53	3.3〜10.0	3,230	4,160

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

特性・用途

パッド形状

取付タイプ

ゴム系材質

環境

色

耐熱温度、高温使用限界温度、低温使用限界温度

(℃)

接続ねじ径

内径 (d)

(φ)

RoHS?

最小発注数量

耐食性・耐薬品 / 耐熱性	深形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	20	10	1個
耐食性・耐薬品 / 耐熱性	深形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	25	10	1個
耐食性・耐薬品 / 耐熱性	深形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	30	10	1個
耐食性・耐薬品 / 耐熱性	深形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	40	10	1個
該当なし	深形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	20	10	1個
該当なし	深形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	25	10	1個
該当なし	深形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	30	10	1個
該当なし	深形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	40	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	平形	差込式	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	黒	-40～180	M12	4	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	平形	埋込式	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	黒	-40～180	M12	6	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	平形	埋込式	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	黒	-40～180	M12	8	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	平形	[アタッチメント式] アタッチメント式	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	黒	-40～180	M14	10	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	平形	[アタッチメント式] アタッチメント式	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	黒	-40～180	M14	15	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	平形	[アタッチメント式] アタッチメント式	[シリコンゴム] 導電性シリコンゴム	標準 / 耐油 / 耐熱 / 耐候	黒	-40～180	M14	20	10	1個
耐食性・耐薬品 / 耐熱性	平形	差込式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M12	4	10	1個
耐食性・耐薬品 / 耐熱性	平形	埋込式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M12	6	10	1個
耐食性・耐薬品 / 耐熱性	平形	埋込式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M12	8	10	1個
耐食性・耐薬品 / 耐熱性	平形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	10	10	1個
耐食性・耐薬品 / 耐熱性	平形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	15	10	1個
耐食性・耐薬品 / 耐熱性	平形	[アタッチメント式] アタッチメント式	フッ素ゴム	標準 / 耐油 / 耐熱 / 耐薬品 / 耐候	グレー	-10～230	M14	20	10	1個
該当なし	平形	差込式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M12	4	10	1個
該当なし	平形	埋込式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M12	6	10	1個
該当なし	平形	埋込式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M12	8	10	1個
該当なし	平形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	10	10	1個
該当なし	平形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	15	10	1個
該当なし	平形	[アタッチメント式] アタッチメント式	[ニトリルゴム] ニトリルゴム	標準 / 耐油	黒	-30～110	M14	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
4,280円 ( 4,708円 )	在庫品1日目当日出荷可能
2,710円 ( 2,981円 )	在庫品1日目当日出荷可能
2,710円 ( 2,981円 )	在庫品1日目当日出荷可能
2,740円 ( 3,014円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
3,730円 ( 4,103円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,930円 ( 3,223円 )	在庫品1日目当日出荷可能
2,710円 ( 2,981円 )	在庫品1日目当日出荷可能

基本情報

【特長】・吸着ホルダ　スプリング式ロングストロークタイプ（Ｒ形状）です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

吸着ホルダ取付時の注意
スプリング式のホルダ取付けの際には、シャフト（軸）部にはスパナ等を掛けずに取付けを行ってください。
シャフトのキー溝部が変形し、動作不良の原因になります。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
