真空用フィルタ 交換エレメント-小型タイプ-
- 環境対応
- RoHS対応（10物質）
- ろ過精度
- 5μm
- 用途
- 真空ライン
- 除去対象
- ダスト
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。

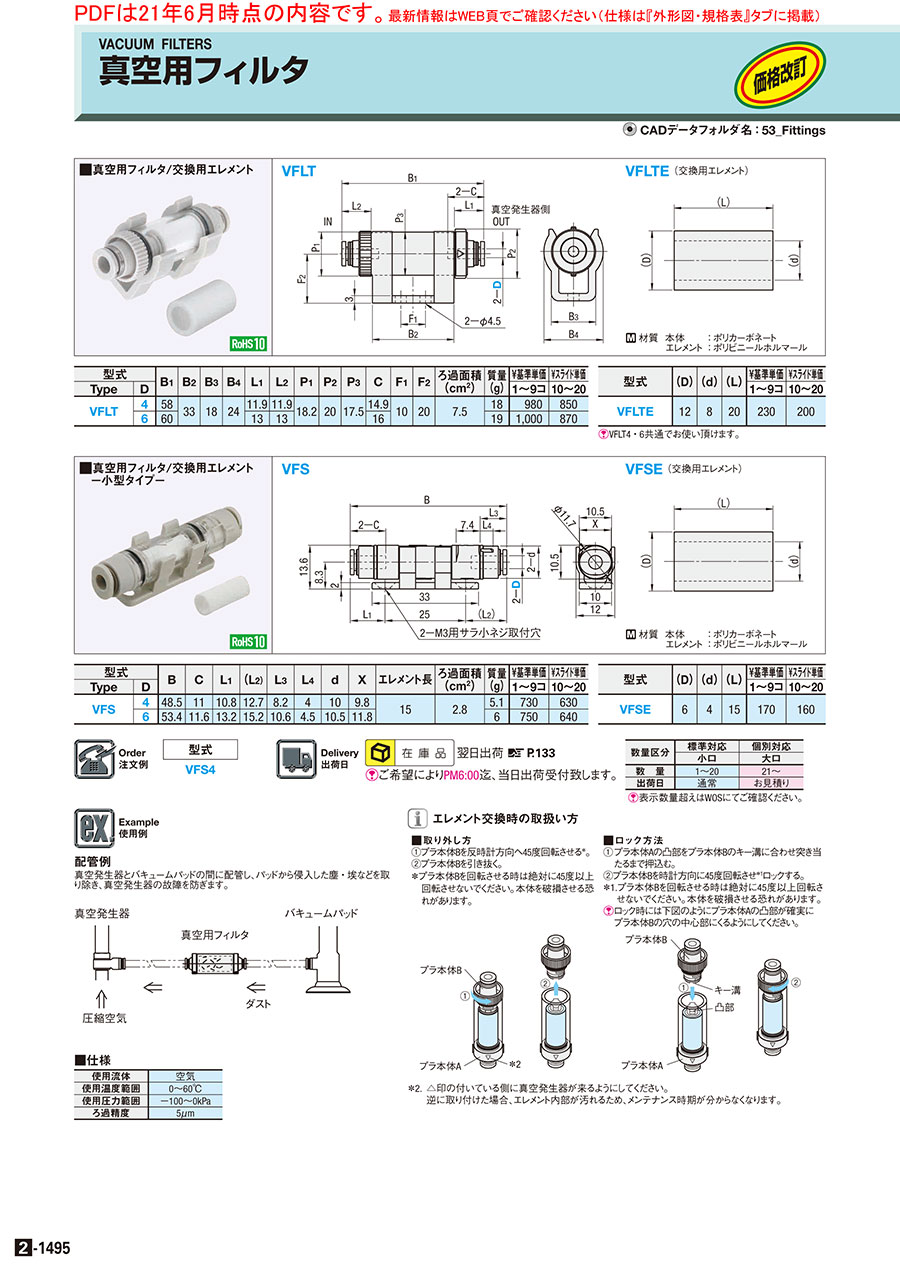

外形図・規格表
| VFS | VFSE(交換用エレメント) |
 |  |
[ M ]材質 本体 ： ポリカーボネート
エレメント ： ポリビニルホルマール
エレメント ： ポリビニルホルマール
規格表
| 型式 |
| VFS4 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | C | L1 | (L2) | L3 | L4 | d | X | エレメント長 | ろ過面積 (cm2) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D | 1〜9コ | 10〜20 | |||||||||||
| VFS | 4 | 48.5 | 11 | 10.8 | 12.7 | 8.2 | 4 | 10 | 9.8 | 15 | 2.8 | 5.1 | 770 | 660 |
| 6 | 53.4 | 11.6 | 13.2 | 15.2 | 10.6 | 4.5 | 10.5 | 11.8 | 6 | 790 | 670 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | (D) | (d) | (L) | ￥基準単価 | ￥スライド単価 |
| 1〜9コ | 10〜20 | ||||
| VFSE | 6 | 4 | 15 | 180 | 170 |
詳細情報
基本情報
【特長】・小型タイプの真空用フィルタ交換エレメントです。【材質】・本体 ： ポリカーボネートです。・エレメント ： ポリビニールホルマールです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
エレメント交換時の取扱い方
仕様・概要
エレメント交換時の取扱い方| ■取り外し方 1 プラ本体Bを反時計方向へ45度回転させる＊。 2 プラ本体Bを引き抜く。 ＊プラ本体Bを回転させる時は絶対に45度以上回転させないでください。 本体を破損させる恐れがあります。 | ■ロック方法 1 プラ本体Aの凸部をプラ本体Bのキー溝に合わせ突き当たるまで押込む。 2 プラ本体Bを時計方向に45度回転させ＊1ロックする。 ＊1. プラ本体Bを回転させる時は絶対に45度以上回転させないでください。 本体を破損させる恐れがあります。 [ ! ] ロック時には下図のようにプラ本体Aの凸部が確実に プラ本体Bの穴の中心部にくるようにしてください。 |
 |  |
＊2. △印の付いている側に真空発生器が来るようにしてください。
逆に取り付けた場合、エレメント内部が汚れるため、メンテナンス時期が分からなくなります。
逆に取り付けた場合、エレメント内部が汚れるため、メンテナンス時期が分からなくなります。
■仕様
使用例
配管例
真空発生器とバキュームパッドの間に配管し、パッドから侵入した
塵・埃などを取り除き、真空発生器の故障を防ぎます。
真空発生器とバキュームパッドの間に配管し、パッドから侵入した
塵・埃などを取り除き、真空発生器の故障を防ぎます。
■仕様
| 使用流体 | 空気 |
| 使用温度範囲 | 0〜60℃ |
| 使用圧力範囲 | −100〜0kPa |
| ろ過精度 | 5μm |
