エア用カプラー ミニチュアタイプ Ｌ型チューブ取付用ソケット
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

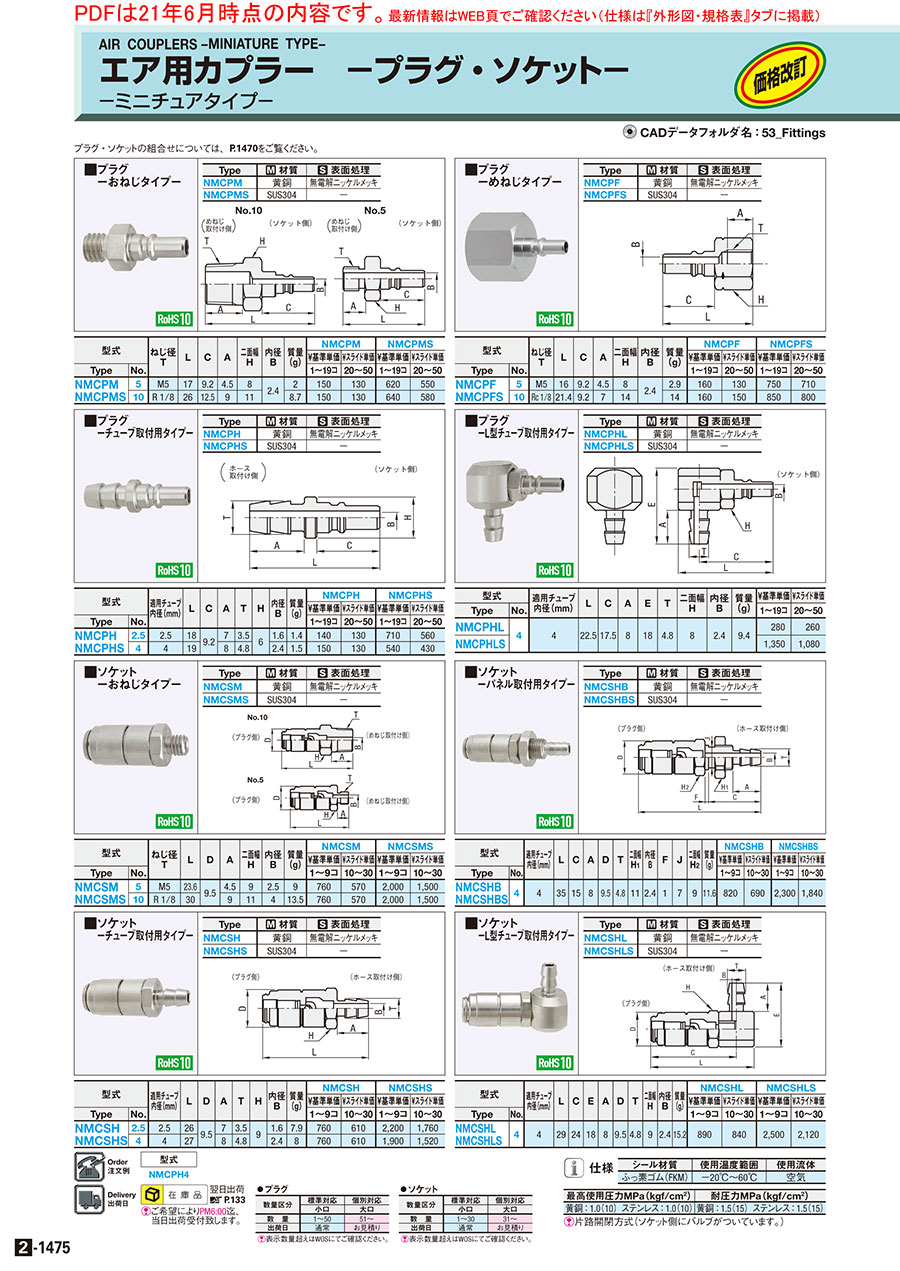

外形図・規格表
（ホース取付け側）
（プラグ側）
| Type | [ M ]材質 | [ S ]表面処理 |
| NMCSHL | 黄銅 | 無電解ニッケルメッキ |
| NMCSHLS | SUS304 | − |
規格表
| 型式 |
| NMCSHL4 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用チューブ 内径(mm) | L | C | E | A | D | T | 二面幅H | 内径 B | 質量 (g) | NMCSHL | NMCSHLS | |||
| ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||||||||||||
| Type | No. | 1〜9コ | 10〜30 | 1〜9コ | 10〜30 | ||||||||||
| NMCSHL NMCSHLS | 4 | 4 | 29 | 24 | 18 | 8 | 9.5 | 4.8 | 9 | 2.4 | 15.2 | 890 | 840 | 2,500 | 2,120 |
詳細情報
基本情報
【特長】・ミニチュアタイプのカプラです。・ステンレス製/黄銅製をご用意。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
仕様
[ ! ]片路開閉方式（ソケット側にバルブがついています。）
| シール材質 | 使用温度範囲 | 使用流体 |
| ふっ素ゴム(FKM) | −20℃〜60℃ | 空気 |
| 最高使用圧力MPa(kgf/cm2) | 耐圧力MPa(kgf/cm2) |
| 黄銅：1.0(10) ステンレス：1.0(10) | 黄銅：1.5(15) ステンレス：1.5(15) |
