ミスミ

樹脂カプラ　プラグ

樹脂カプラ　プラグ

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が3型番あります。
数量：

外形図・規格表



外形図

JCPP
[ M ]材質　PBT


規格表

型式
JCPP6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式BPC有効断面積
(mm2)		質量
(g)		￥基準単価￥スライド単価
TypeD1〜9コ10〜30
JCPP645.51617.610.19310220
845.41618.7189330240
1055.22120.82618380300

製品の特長


・JCPSとJCPPの組み合わせでご使用ください。他のミスミブランドカプラーとは接続できません。
・JCPS（ソケット）からJCPP（プラグ）の一方向のみ流れます。

・JCPS（ソケット）はストップ機構を内蔵しており、プラグを抜くとエアが止まります。
・JCPP（プラグ）はチェック弁内蔵タイプとなっており、ソケットから抜いた際、残圧を流さない仕様となっています。

関連部品


カプラ・
ワンタッチジョイント
カテゴリページ
代表商品
画像

型番リスト

表示件数
  • 1
    • 型番
    JCPP6
    JCPP8
    JCPP10

    適用チューブ外径

    (φ)

    		RoHS?最小発注数量
    6
    10
    1個
    8
    10
    1個
    10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    370円
    ( 407円 )
    在庫品1日目当日出荷可能
    400円
    ( 440円 )
    在庫品1日目当日出荷可能
    460円
    ( 506円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】・樹脂製のカプラーになります。【材質】・樹脂。【使用流体】・空気。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～3031～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    仕様
    使用流体空気
    使用温度範囲0～60℃（凍結なきこと）
    最高使用圧力0.9MPa
    使用真空圧力－100kPa
    ■表示記号
    ストップ機構を
    内蔵しております。
    [ ! ]JCPSとJCPPを組合わせた場合、ソケット からプラグの一方向しか流れません。
    [ ! ]こちら以降のカプラーと組合せて使用できません。

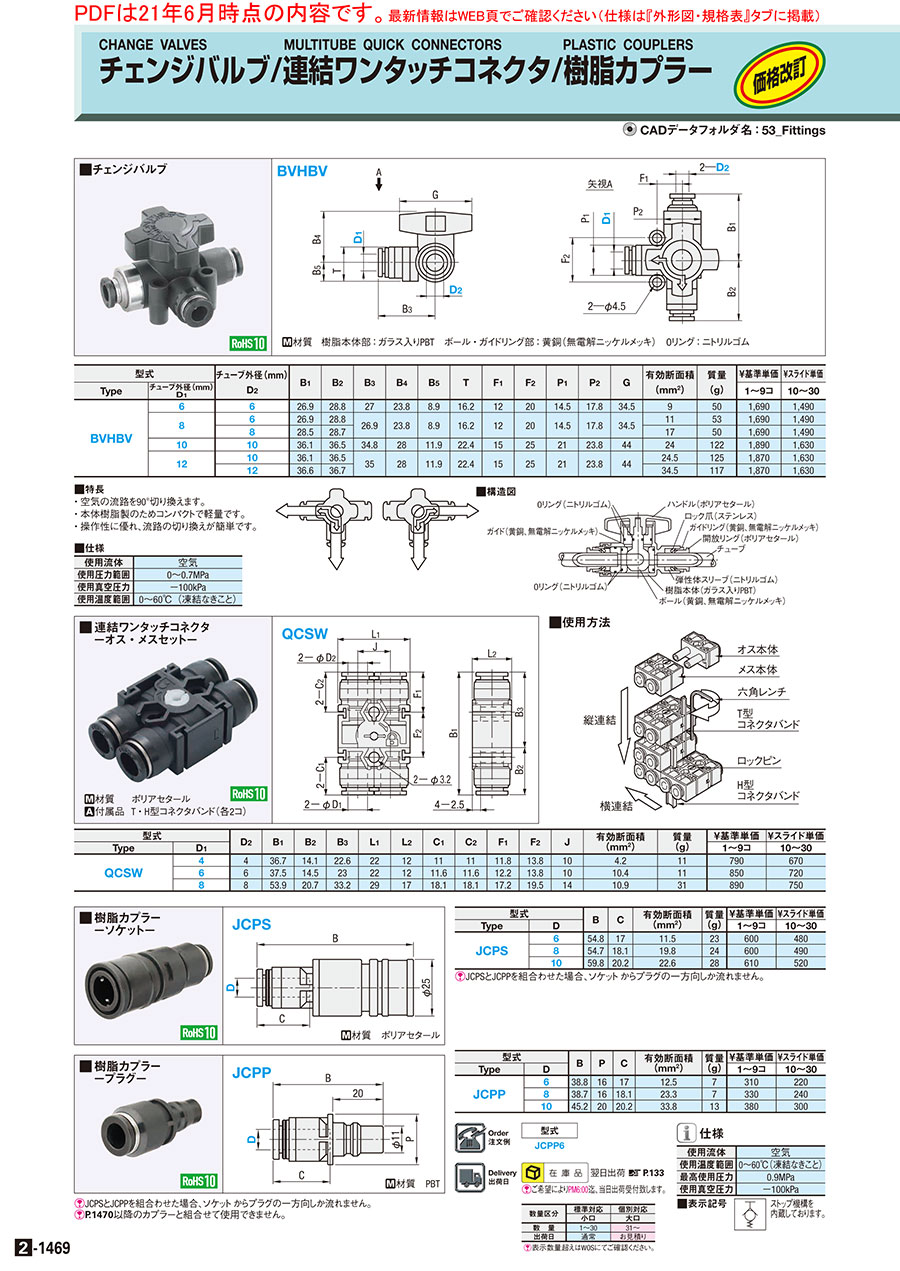

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1469

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    樹脂カプラ　プラグのレビュー
    4.6平均満足度：4.616件のレビュー
    小規模装置のエア間口
    5
    満足度：5.02024/03/06
    エアを使う小規模装置のエア取り入れ口として利用します。 Φ6ホースの取り回しがよく、安価で便利です。
    0人が参考にしています。
    機械部品用
    5
    満足度：5.02023/06/28
    機械設備の修理部品として使用しました。 少し壊れやすそうな部品ですが問題なく使用できています。
    0人が参考にしています。
    設備保全部品交換
    5
    満足度：5.02022/08/23
    設備保全での劣化した消耗品部品の交換用として購入しました。 指定通りの仕様で即納で届き助かりました。 短納期で手に入るの...もっと読む
    0人が参考にしています。
    エア配管
    5
    満足度：5.02022/03/14
    装置のエア配管に使用しています。 ワンタッチで着脱できるので、取り外しが必要な箇所に用いると便利です。
    0人が参考にしています。
    エアー配管
    4
    満足度：4.02021/08/20
    エアー配管に使用 低コストで早く着き非常にたすかった。 ホースの取り付け、取り外しもしやすく便利です。
    0人が参考にしています。
