スピードコントローラ 耐熱タイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,220円～2,400円
- 税込単価
- 1,342円～2,640円
【特長】・高温環境・スパッタ環境下に最適な流量調整弁です。・使用温度範囲は0〜...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 制御タイプ
- メーターアウト
- 接続部の種類
- おねじ+ワンタッチ継手
- ねじ部材質
- 黄銅
- ツマミの種類
- 標準
- ロックナットの種類
- ロックナット
- 使用温度範囲 (℃)
- 0::100
- 使用圧力範囲 (MPa)
- 0::1.0
- 逆支弁作動圧力 (MPa)
- 0.05
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が11型番あります。

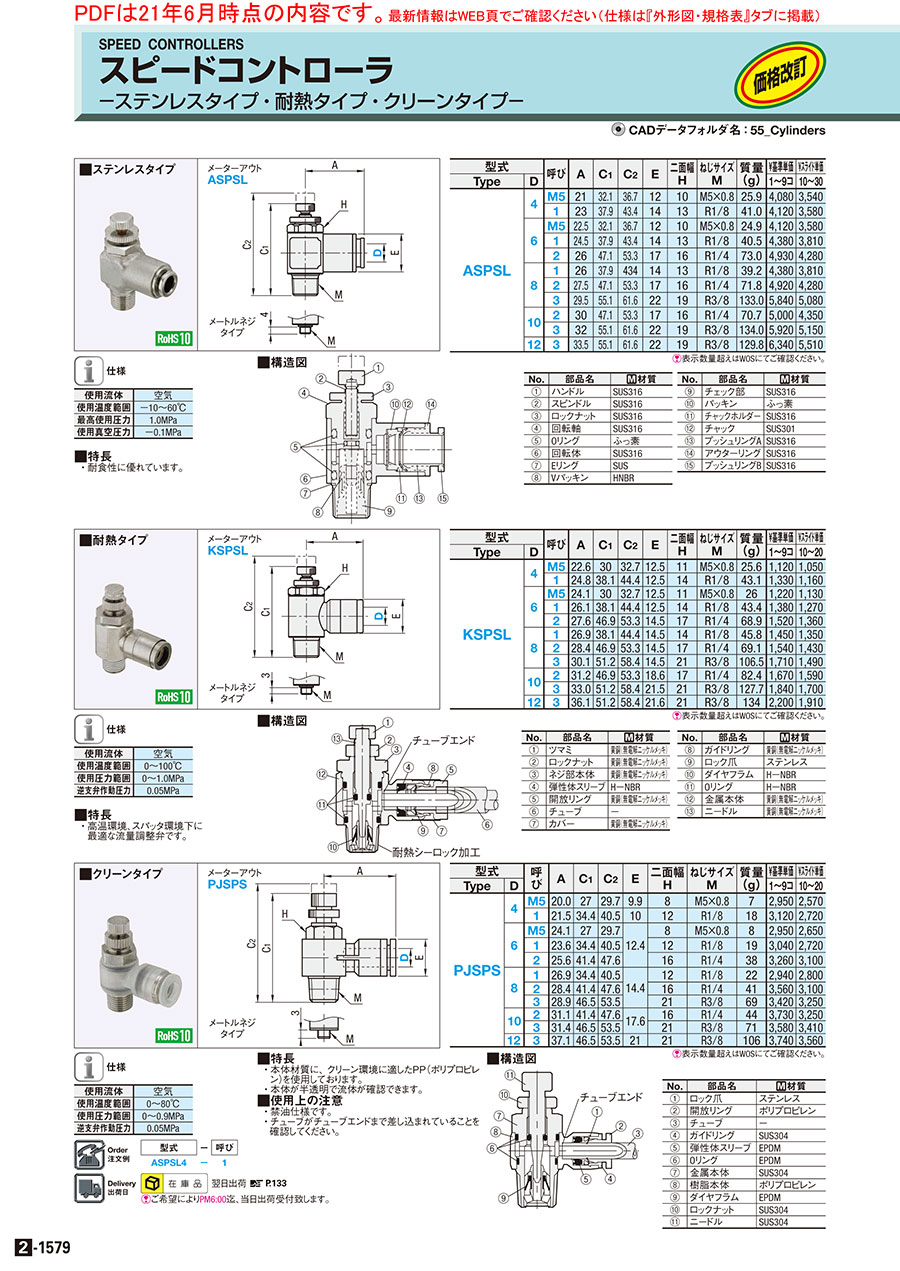

外形図・規格表
| メーターアウト KSPSL |  | ■仕様 | ||
| 使用流体 | 空気 | |||
| 使用温度範囲 | 0～100℃ | |||
| 使用圧力範囲 | 0～1.0MPa | |||
| 逆支弁作動圧力 | 0.05MPa | |||
メートルねじ タイプ | ||||
規格表
| 型式 | − | 呼び |
| KSPSL4 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 呼び | A | C1 | C2 | E | 二面幅 H | ねじサイズ M | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D | 1〜9コ | 10〜20 | ||||||||
| KSPSL | 4 | M5 | 22.6 | 30 | 32.7 | 12.5 | 11 | M5×0.8 | 25.6 | 1,120 | 1,050 |
| 1 | 24.8 | 38.1 | 44.4 | 12.5 | 14 | R1/8 | 43.1 | 1,330 | 1,160 | ||
| 6 | M5 | 24.1 | 30 | 32.7 | 12.5 | 11 | M5×0.8 | 26 | 1,220 | 1,130 | |
| 1 | 26.1 | 38.1 | 44.4 | 12.5 | 14 | R1/8 | 43.4 | 1,380 | 1,270 | ||
| 2 | 27.6 | 46.9 | 53.3 | 14.5 | 17 | R1/4 | 68.9 | 1,520 | 1,360 | ||
| 8 | 1 | 26.9 | 38.1 | 44.4 | 14.5 | 14 | R1/8 | 45.8 | 1,450 | 1,350 | |
| 2 | 28.4 | 46.9 | 53.3 | 14.5 | 17 | R1/4 | 69.1 | 1,540 | 1,430 | ||
| 3 | 30.1 | 51.2 | 58.4 | 14.5 | 21 | R3/8 | 106.5 | 1,710 | 1,490 | ||
| 10 | 2 | 31.2 | 46.9 | 53.3 | 18.6 | 17 | R1/4 | 82.4 | 1,670 | 1,590 | |
| 3 | 33.0 | 51.2 | 58.4 | 21.5 | 21 | R3/8 | 127.7 | 1,840 | 1,700 | ||
| 12 | 3 | 36.1 | 51.2 | 58.4 | 21.6 | 21 | R3/8 | 134 | 2,200 | 1,910 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,580円 ( 1,738円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・高温環境・スパッタ環境下に最適な流量調整弁です。・使用温度範囲は0〜100℃です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
■特長
・高温環境、スパッタ環境下に最適な流量調整弁です。
仕様・概要
| ■構造図 | No. | 部品名 | [ M ]材質 | No. | 部品名 | [ M ]材質 | ||
 | ① | ツマミ | 黄銅（無電解ニッケルメッキ） | ⑧ | ガイドリング | 黄銅（無電解ニッケルメッキ） | ||
| ② | ロックナット | 黄銅（無電解ニッケルメッキ） | ⑨ | ロック爪 | ステンレス | |||
| ③ | ねじ部本体 | 黄銅（無電解ニッケルメッキ） | ⑩ | ダイヤフラム | H−NBR | |||
| ④ | 弾性体スリーブ | H−NBR | ⑪ | Oリング | H−NBR | |||
| ⑤ | 開放リング | 黄銅（無電解ニッケルメッキ） | ⑫ | 金属本体 | 黄銅（無電解ニッケルメッキ） | |||
| ⑥ | チューブ | − | ⑬ | ニードル | 黄銅（無電解ニッケルメッキ） | |||
| ⑦ | カバー | 黄銅（無電解ニッケルメッキ） | ||||||
・高温環境、スパッタ環境下に最適な流量調整弁です。
