ラバーマグネット 超強力 Ａ・Ｂ寸指定タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【材質】ネオジム系希土類磁石粉配合ラバー磁石を使用しております。【形状】A・B...
詳細情報を確認する- 吸着タイプ
- 超強力タイプ
- マグネット種類（材質）
- ネオジム系希土類磁石粉配合ラバー磁石
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。
外形図・規格表

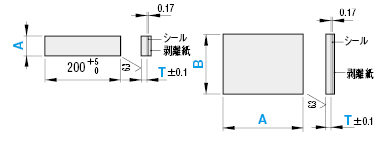

外形図
■帯状タイプ■A・B寸指定タイプ
HXP HXPF [ ! ]A≧B
HXP HXPF [ ! ]A≧B●A・Bの寸法公差
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 10 | 200 | 0～+1.5 |
| 201 | 300 | 0～+2.0 |
| Type | [ M ]材質 |
| HXP | マグネット：ネオジム系希土類磁石粉配合ラバー磁石 シール材：アクリル系粘着剤＋不織布タイプ基材 |
| HXPF |
[ ! ]本製品はハサミ、カッターで切断可能です。
[ ! ]シール材の耐熱温度は80℃です。
[ ! ]シール材無しの仕様をご希望の場合は、「カタログ規格外品サービス」へお問合せください。
規格表
■帯状タイプ
■A・B寸指定タイプ
| 型式 | − | A |
| HXP1.0 | − | 100 |
| 型式 | − | A | − | B |
| HXPF2.0 | − | 305 | − | 150 |
■ラバーマグネットの物理・機械的性質
| 測定項目 | 試験方法 | ネオジム系希土類 磁粉高配合ラバー | サマリウム 鉄窒素ラバー | 等方性 フェライトラバー | 異方性 フェライトラバー |
| 引張強度｛MPa｝ | JIS K6301 | 3.8 | ≧3.9 | 3.9 | 6.9 |
| 伸び率｛％｝ | JIS K6301 | 55 | 20 | 80 | 50 |
| 硬度｛ショアD｝ | ASTM D2240 | 30 | 55 | 48 | 49 |
| 体積抵抗率｛Ω・m｝ | JIS K7194 | 4.75×1014 | 5.7×103 | 4.0×1012 | 4.0×1012 |
| 耐熱温度 | ― | −20～100℃ | −40～120℃ | −10～50℃ | −10～50℃ |
■ラバーマグネットの特長
・超強力タイプ・強力タイプ
磁極幅は下表のようになっています
・超強力タイプ・強力タイプ
磁極幅は下表のようになっています
| Type | T | 磁極幅(mm) |
| HXP | 1.0 | 5.0 |
| 2.0 |
・磁性方向並びイメージ図
HXP（帯状タイプ） ※端部が必ずN極ではありません。 端面は必ず5㎜では無く端数幅によって変わります。 磁性方向は目視では確認できません。 | HXPF（A・B寸指定タイプ）
端部が必ずN極ではありません。 端面は必ず5㎜では無く端数幅によって変わります。 磁性方向は目視では確認できません。 |
■切断時イメージ図（スタンダード・強力・超強力共通）
磁気特性
| Type | 厚さ(T) (mm) | 表面磁束密度 | 残留磁束密度（Br） | 保持力（HcB） | 保持力（HcJ） | 最大エネルギー積 (BH)max | |||||
| SI 系 (mT) | CGS 系 (G) | SI 系 (mT) | CGS 系 (kG) | SI 系 (kA/m) | CGS 系 (kOe) | SI 系 (kA/m) | CGS 系 (kOe) | SI 系 (kJ/m3) | CGS 系 (MGOe) | ||
HXP HXPF | 1.0 | ≒130 | ≒1300 | 530～540 | 5.3～5.4 | 337～345 | 4.2～4.3 | ＞780 | ＞9.8 | 46～47 | 5.0～5.9 |
| 2.0 | ≒160 | ≒1600 | |||||||||
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
ご利用サービスを選択ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【材質】ネオジム系希土類磁石粉配合ラバー磁石を使用しております。【形状】A・B寸法指定タイプ、帯状タイプからお選びいただけます。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■A・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■帯状タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
磁気的性質
[ ! ]吸着力・表面磁束密度は参考値です。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 指定1mm単位 | ￥基準単価 | ||
| B 指定1mm単位 | ||||
| Type | T | 10～100 | 101～200 | |
| HXPF | 1.0 | 10～100 | 2,540 | − |
| 101～200 | 4,760 | 9,190 | ||
| 201～300 | 6,980 | 13,040 | ||
| 301～400 | 9,790 | 18,270 | ||
| 2.0 | 10～100 | 4,050 | − | |
| 101～200 | 7,610 | 14,690 | ||
| 201～300 | 11,160 | 20,850 | ||
| 301～400 | 15,650 | 29,230 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||
| A | ||||||||
| Type | T | 10 | 20 | 30 | 40 | 50 | 80 | 100 |
| HXP | 1.0 | 980 | 1,340 | 1,650 | 2,080 | 2,520 | 3,410 | 4,160 |
| 2.0 | 1,560 | 2,140 | 2,640 | 3,330 | 4,040 | 5,460 | 6,650 | |
磁気的性質
| Type | T | 吸着力｛ｇ/ｃｍ2｝ | 表面磁束密度［G］ |
| HXP HXPF | 1.0 | 140 | 1300 |
| 2.0 | 250 | 1550 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜9 | 10〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | お見積り |
商品担当おすすめ
ラバーマグネット 超強力 Ａ・Ｂ寸指定タイプのレビュー
ネームプレートの貼り付け
4
4.02017/07/31
金属にキズをつけたくないので、ビニールを貼ってからその上にネームプレートを貼り付けるのに使用しました。普通の磁石では剥が...もっと読む
4人が参考にしています。
ケースの滑りｆ止めとして
3
3.02019/03/18
ケースの滑り止めとして使用しました。使用感はすごくいいのですがお値段がもう少しお手頃だと助かります・・・。ご検討宜しくお...もっと読む
3人が参考にしています。
治具
3
3.02017/10/18
磁力がとても強力であり、希望通りなのですが、価格面が少し難。
1人が参考にしています。
ネームプレートの貼り付け
3
3.02023/02/27
私の使用用途には磁力が強すぎで剥がすのが大変でした。頻繁にはがす用途にはお勧めできません。本品価格も高すぎます。
0人が参考にしています。
装置の部品
4
4.02022/02/22
磁力が強くて、安心して使えます。 必要なサイズに、切って使えます。
0人が参考にしています。
よくあるご質問（FAQ）
Q磁石の極の詳細が知りたい。
A
5ｍｍピッチのSN交互になります。
