アンギュラベアリングホルダセット　アンギュラ背面組合せ＋深溝玉軸受　フランジタイプ

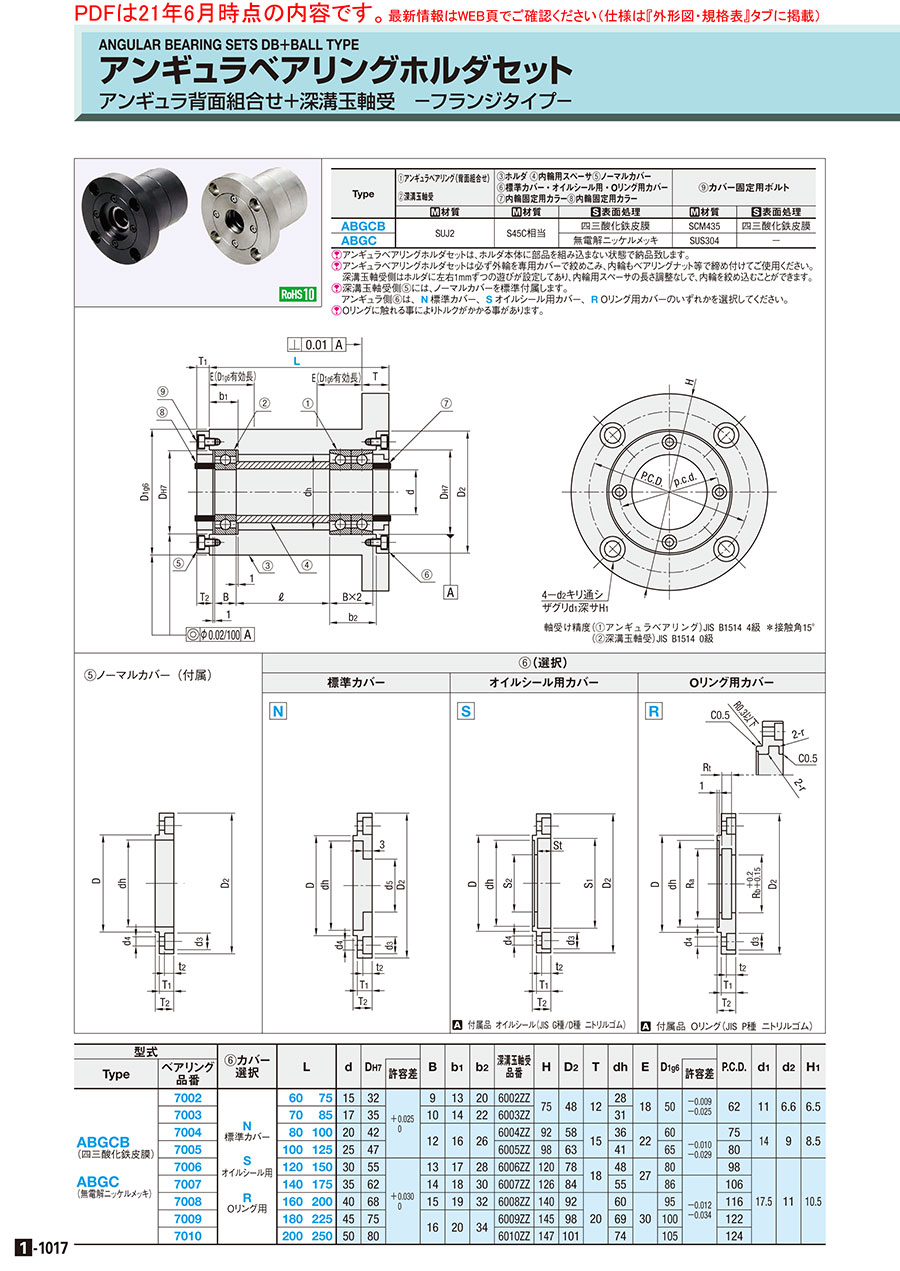

カタログ |P.1-1017

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 33,130円～81,890円

税込単価: 36,443円～90,079円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ベアリングホルダセット　外輪固定タイプ

通常価格(税別)： 5,790円 (税込価格：6,369円)

通常出荷日：12 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンギュラベアリングホルダセット　アンギュラ背面合わせ　フランジタイプ

4.5

通常価格(税別)： 19,540円 (税込価格：21,494円)

通常出荷日：在庫品1日目

アンギュラベアリングホルダセット・背面組合せに深溝玉軸受けをセットしたフランジ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
本体形状
フランジ形
フランジ形状
丸形
ベアリング個数
ダブル
使用ベアリング

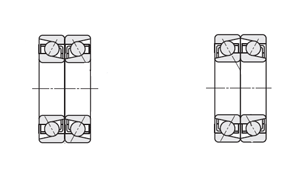

アンギュラ玉軸受背面組合せ
ベアリング材質
SUJ2相当
ホルダ材質
S45C相当
止め輪
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が108型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

軸受け精度（①アンギュラベアリング）JIS B1514 4級＊接触角15°
　　　　　（②深溝玉軸受）JIS B1514 0級
[ ! ]指示無き寸法公差はJISB0405m級に準じる。

この商品は構成部品①～⑨のセット品です。
⑥で選択したカバーを含む、①～⑨までの部品がすべて納品されます。

⑤ノーマルカバー（付属）	⑥（選択）
⑤ノーマルカバー（付属）	標準カバー	オイルシール用カバー	Oリング用カバー
	N	S	R
		[ A ]付属品オイルシール（JIS G種/D種ニトリルゴム）	[ A ]付属品 Oリング（JIS P種ニトリルゴム）

Type	①アンギュラベアリング(背面組合せ)	③ホルダ ④内輪用スペーサ ⑤ノーマルカバー ⑥［N］標準カバー・［S］オイルシール用カバー・［R］Oリング用カバー ⑦内輪固定用カラー ⑧内輪固定用カラー		⑨カバー固定用ボルト
	②深溝玉軸受			⑨カバー固定用ボルト
	[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
ABGCB	SUJ2相当	S45C	四三酸化鉄皮膜	SCM435	四三酸化鉄皮膜
ABGC	SUJ2相当	S45C	無電解ニッケルメッキ	SUS304	−

[ ! ]アンギュラベアリングホルダセットは、ホルダ本体に部品を組み込まない状態で納品致します。

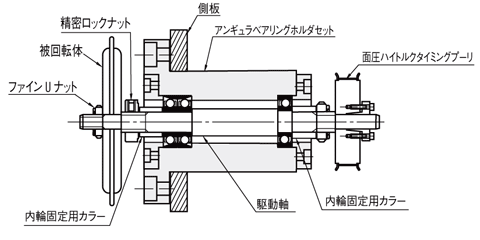

[ ! ]アンギュラベアリングホルダセットは必ず外輪を専用カバーで絞めこみ、内輪もベアリングナット等で締め付けてご使用ください。

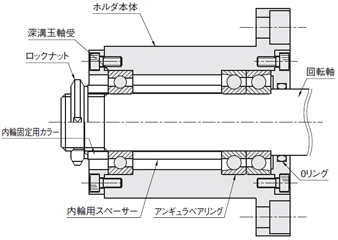

深溝玉軸受側はホルダに左右1mmずつの遊びが設定してあり、内輪用スペーサの長さ調整なしで、内輪を絞め込むことができます。
[ ! ]深溝玉軸受側⑤には、ノーマルカバーを標準付属します。
アンギュラ側⑥は、N 標準カバー、S オイルシール用カバー、R Oリング用カバーのいずれかを選択してください。
[ ! ]Oリングに触れる事によりトルクがかかる事があります。
[ ! ]ねじはトルクをかけていない状態で出荷しています。必ずねじを締めてからご使用ください。

規格表

型式		−	カバー	−	L

Type	ベアリング
ABGC	7005	−	R	−	100

型式		⑥カバー選択	L		d	D_H7		B	b₁	b₂	深溝玉軸受品番	H	D₂	T	dh	E	D_1g6		P.C.D.	d₁	d₂	H₁
Type	ベアリング品番						許容差											許容差
ABGCB (四三酸化鉄皮膜) ABGC (無電解ニッケルメッキ)	7002	N 標準カバー S オイルシール用 R Oリング用	60	75	15	32	＋ 0.025 0	9	13	20	6002ZZ	75	48	12	28	18	50	−0.009 −0.025	62	11	6.6	6.5
	7003		70	85	17	35		10	14	22	6003ZZ				31
	7004		80	100	20	42		12	16	26	6004ZZ	92	58	15	36	22	60	−0.010 −0.029	75	14	9	8.5
	7005		100	125	25	47					6005ZZ	98	63		41		65		80
	7006		120	150	30	55	＋ 0.030 0	13	17	28	6006ZZ	120	78	18	48	27	80		98	17.5	11	10.5
	7007		140	175	35	62		14	18	30	6007ZZ	126	84		55		86	−0.012 −0.034	106
	7008		160	200	40	68		15	19	32	6008ZZ	140	92	20	60	30	95		116
	7009		180	225	45	75		16	20	34	6009ZZ	145	98		69		100		122
	7010		200	250	50	80					6010ZZ	147	101		74		105		124

No.	⑤ ⑥カバー部詳細									⑥カバー部詳細												⑨カバー固定用ボルト
	D	D₂	dh	T₁	T₂	p.c.d.	d₃	d₄	t₂	N 標準カバー	S オイルシール用カバー					R Oリング用カバー
	D	D₂	dh	T₁	T₂	p.c.d.	d₃	d₄	t₂	d₅	S₁	S₂	St	付属品オイルシール（旧JIS規格）	オイルシール単品型番（別売）	Ra	Rb	Rt	r	付属品Oリング（旧JIS呼び番号）	Oリング単品型番（別売）
7002	32	48	28	6	8	40	6.5	3.5	3.1	21	32	22	5	G20325	KE20325	24	20	3.2	0.4	P20	P20-1A	M3−8
7003	35	48	31	6	8	40	6.5	3.5	3.1	21	32	22	5	G20325	KE20325	24	20	3.2	0.4	P20	P20-1A	M3−8
7004	42	58	36	7	9	48	8	4.5	4.1	26	35	27	6	D25356	UE25356	31	25	4.7	0.7	P25	P25-1A	M4−10
7005	47	63	41	8	10	53	8	4.5	4.1	31	40	32	7	D30407	UE30407	36	30			P30	P30-1A	M4−10
7006	55	78	48	8	10	64	9.5	5.5	5.1	41	50	42	6.5	D40506.5	UE40506.5	41	35			P35	P35-1A	M5−12
7007	62	84	55	9	11	72	9.5	5.5	5.1	46	60	47	9	D45609	UE45609	46	40			P40	P40-1A	M5−12
7008	68	92	60			78	11	6.6	6.1	51	65	52		D50659	UE50659	51	45			P45	P45-1A	M6−12
7009	75	98	69			85				56	70	57		D55709	UE55709	56	50			P50	P50-1A	M6−12
7010	80	101	74	11	13	88				61	75	62		D60759	UE60759	70	60	7.5	0.8	P60	P60-1A	M6−15

[ ! ]オイルシール：UE40506.5の単品販売は、ミスミでのお取り扱いはありません。

No.	⑦固定用カラー詳細			⑧固定用カラー詳細			④内輪用スペーサ詳細
No.	外径	内径	厚み	外径	内径	厚み	外径	内径	厚み(ℓ)
7002	20	15	8.5	20	15	9.5	20	15	L−38
7003	20	17	8.5	20	17	9.5	20	17	L−41
7004	25	20	9.5	25	20	10.5	25	20	L−48
7005	30	25	10.5	30	25	11.5	30	25	L−49
7006	40	30	10.5	40	30	11.5	40	30	L−52
7007	45	35	11.5	45	35	12.5	45	35	L−56
7008	50	40		50	40		50	40	L−59
7009	55	45		55	45		55	45	L−62
7010	60	50	13.5	60	50	14.5	60	50	L−64

■ｄ穴内径公差
①アンギュラベアリング

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.004

2.5	10	0 －0.004

10	18	0 －0.004

18	30	0 －0.005

30	50	0 －0.006

50	80	0 －0.007

[ ! ]公差寸法はJIS（4級）に
準拠（JIS B 1514-1 2017）

②深溝玉軸受

ｄ (mm)		内径公差 (mm)

を超え	以下
0.6	2.5	0 －0.008

2.5	10	0 －0.008

10	18	0 －0.008

18	30	0 －0.010

30	50	0 －0.012

50	80	0 －0.015

[ ! ]公差寸法はJIS（0級）に
準拠（JIS B 1514-1 2017）

型番リスト

表示件数

型番

軸受内径 d

(mm)

ホルダ表面処理

全長

(mm)

ベアリング品番

カバー種類選択

フランジ外径 H

(φ)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

15	無電解ニッケルメッキ	60	7002	N（標準カバー）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
15	無電解ニッケルメッキ	75	7002	N（標準カバー）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
15	無電解ニッケルメッキ	60	7002	R（Oリング用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
15	無電解ニッケルメッキ	75	7002	R（Oリング用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
15	無電解ニッケルメッキ	60	7002	S（オイルシール用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
15	無電解ニッケルメッキ	75	7002	S（オイルシール用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
17	無電解ニッケルメッキ	70	7003	N（標準カバー）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
17	無電解ニッケルメッキ	85	7003	N（標準カバー）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
17	無電解ニッケルメッキ	70	7003	R（Oリング用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
17	無電解ニッケルメッキ	85	7003	R（Oリング用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
17	無電解ニッケルメッキ	70	7003	S（オイルシール用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
17	無電解ニッケルメッキ	85	7003	S（オイルシール用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
20	無電解ニッケルメッキ	80	7004	N（標準カバー）	92	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
20	無電解ニッケルメッキ	100	7004	N（標準カバー）	92	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
20	無電解ニッケルメッキ	80	7004	R（Oリング用）	92	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
20	無電解ニッケルメッキ	100	7004	R（Oリング用）	92	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
20	無電解ニッケルメッキ	80	7004	S（オイルシール用）	92	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
20	無電解ニッケルメッキ	100	7004	S（オイルシール用）	92	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
25	無電解ニッケルメッキ	100	7005	N（標準カバー）	98	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
25	無電解ニッケルメッキ	125	7005	N（標準カバー）	98	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
25	無電解ニッケルメッキ	100	7005	R（Oリング用）	98	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
25	無電解ニッケルメッキ	125	7005	R（Oリング用）	98	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
25	無電解ニッケルメッキ	100	7005	S（オイルシール用）	98	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
25	無電解ニッケルメッキ	125	7005	S（オイルシール用）	98	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
30	無電解ニッケルメッキ	120	7006	N（標準カバー）	120	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
30	無電解ニッケルメッキ	150	7006	N（標準カバー）	120	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
30	無電解ニッケルメッキ	120	7006	R（Oリング用）	120	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
30	無電解ニッケルメッキ	150	7006	R（Oリング用）	120	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
30	無電解ニッケルメッキ	120	7006	S（オイルシール用）	120	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
30	無電解ニッケルメッキ	150	7006	S（オイルシール用）	120	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
35	無電解ニッケルメッキ	140	7007	N（標準カバー）	126	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
35	無電解ニッケルメッキ	175	7007	N（標準カバー）	126	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
35	無電解ニッケルメッキ	140	7007	R（Oリング用）	126	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
35	無電解ニッケルメッキ	175	7007	R（Oリング用）	126	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
35	無電解ニッケルメッキ	140	7007	S（オイルシール用）	126	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
35	無電解ニッケルメッキ	175	7007	S（オイルシール用）	126	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
40	無電解ニッケルメッキ	160	7008	N（標準カバー）	140	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
40	無電解ニッケルメッキ	200	7008	N（標準カバー）	140	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
40	無電解ニッケルメッキ	160	7008	R（Oリング用）	140	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
40	無電解ニッケルメッキ	200	7008	R（Oリング用）	140	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
40	無電解ニッケルメッキ	160	7008	S（オイルシール用）	140	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
40	無電解ニッケルメッキ	200	7008	S（オイルシール用）	140	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
45	無電解ニッケルメッキ	180	7009	N（標準カバー）	145	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
45	無電解ニッケルメッキ	225	7009	N（標準カバー）	145	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
45	無電解ニッケルメッキ	180	7009	R（Oリング用）	145	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
45	無電解ニッケルメッキ	225	7009	R（Oリング用）	145	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
45	無電解ニッケルメッキ	180	7009	S（オイルシール用）	145	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
45	無電解ニッケルメッキ	225	7009	S（オイルシール用）	145	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
50	無電解ニッケルメッキ	200	7010	N（標準カバー）	147	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
50	無電解ニッケルメッキ	250	7010	N（標準カバー）	147	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
50	無電解ニッケルメッキ	200	7010	R（Oリング用）	147	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
50	無電解ニッケルメッキ	250	7010	R（Oリング用）	147	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
50	無電解ニッケルメッキ	200	7010	S（オイルシール用）	147	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
50	無電解ニッケルメッキ	250	7010	S（オイルシール用）	147	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SUS304	ホルダ：無電解ニッケルメッキ\|内輪固定カラー：無電解ニッケルメッキ\|標準カバー・オイルシール用・Oリング用カバー：無電解ニッケルメッキ	10	1個
15	四三酸化鉄皮膜	60	7002	N（標準カバー）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SCM435	ホルダ：四三酸化鉄皮膜\|内輪固定カラー：四三酸化鉄皮膜\|標準カバー・オイルシール用・Oリング用カバー：四三酸化鉄皮膜\|カバー固定用ボルト：四三酸化鉄皮膜	10	1個
15	四三酸化鉄皮膜	75	7002	N（標準カバー）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SCM435	ホルダ：四三酸化鉄皮膜\|内輪固定カラー：四三酸化鉄皮膜\|標準カバー・オイルシール用・Oリング用カバー：四三酸化鉄皮膜\|カバー固定用ボルト：四三酸化鉄皮膜	10	1個
15	四三酸化鉄皮膜	60	7002	R（Oリング用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SCM435	ホルダ：四三酸化鉄皮膜\|内輪固定カラー：四三酸化鉄皮膜\|標準カバー・オイルシール用・Oリング用カバー：四三酸化鉄皮膜\|カバー固定用ボルト：四三酸化鉄皮膜	10	1個
15	四三酸化鉄皮膜	75	7002	R（Oリング用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SCM435	ホルダ：四三酸化鉄皮膜\|内輪固定カラー：四三酸化鉄皮膜\|標準カバー・オイルシール用・Oリング用カバー：四三酸化鉄皮膜\|カバー固定用ボルト：四三酸化鉄皮膜	10	1個
15	四三酸化鉄皮膜	60	7002	S（オイルシール用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SCM435	ホルダ：四三酸化鉄皮膜\|内輪固定カラー：四三酸化鉄皮膜\|標準カバー・オイルシール用・Oリング用カバー：四三酸化鉄皮膜\|カバー固定用ボルト：四三酸化鉄皮膜	10	1個
15	四三酸化鉄皮膜	75	7002	S（オイルシール用）	75	アンギュラベアリング：SUJ2相当\|ホルダ：S45C相当\|内輪固定カラー：S45C相当\|標準カバー・オイルシール用・Oリング用カバー：S45C相当\|カバー固定用ボルト：SCM435	ホルダ：四三酸化鉄皮膜\|内輪固定カラー：四三酸化鉄皮膜\|標準カバー・オイルシール用・Oリング用カバー：四三酸化鉄皮膜\|カバー固定用ボルト：四三酸化鉄皮膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

33,620円 ( 36,982円 )	12日目
34,510円 ( 37,961円 )	12日目
34,190円 ( 37,609円 )	12日目
35,100円 ( 38,610円 )	12日目
33,900円 ( 37,290円 )	12日目
34,810円 ( 38,291円 )	12日目
35,210円 ( 38,731円 )	12日目
36,080円 ( 39,688円 )	12日目
35,790円 ( 39,369円 )	12日目
36,690円 ( 40,359円 )	12日目
35,500円 ( 39,050円 )	12日目
36,380円 ( 40,018円 )	12日目
39,040円 ( 42,944円 )	12日目
37,950円 ( 41,745円 )	12日目
39,710円 ( 43,681円 )	12日目
38,600円 ( 42,460円 )	12日目
39,380円 ( 43,318円 )	12日目
38,270円 ( 42,097円 )	12日目
40,680円 ( 44,748円 )	12日目
41,920円 ( 46,112円 )	12日目
41,350円 ( 45,485円 )	12日目
42,610円 ( 46,871円 )	12日目
41,010円 ( 45,111円 )	12日目
42,260円 ( 46,486円 )	12日目
50,540円 ( 55,594円 )	14日目
54,080円 ( 59,488円 )	14日目
51,400円 ( 56,540円 )	14日目
54,980円 ( 60,478円 )	14日目
50,970円 ( 56,067円 )	14日目
54,530円 ( 59,983円 )	14日目
56,200円 ( 61,820円 )	14日目
58,780円 ( 64,658円 )	14日目
57,140円 ( 62,854円 )	14日目
59,770円 ( 65,747円 )	14日目
56,670円 ( 62,337円 )	14日目
59,270円 ( 65,197円 )	14日目
64,590円 ( 71,049円 )	14日目
66,810円 ( 73,491円 )	14日目
65,680円 ( 72,248円 )	14日目
67,950円 ( 74,745円 )	14日目
65,130円 ( 71,643円 )	14日目
67,380円 ( 74,118円 )	14日目
70,430円 ( 77,473円 )	14日目
74,060円 ( 81,466円 )	14日目
71,650円 ( 78,815円 )	14日目
75,320円 ( 82,852円 )	14日目
71,040円 ( 78,144円 )	14日目
74,690円 ( 82,159円 )	14日目
76,680円 ( 84,348円 )	14日目
80,520円 ( 88,572円 )	14日目
77,980円 ( 85,778円 )	14日目
81,890円 ( 90,079円 )	14日目
77,330円 ( 85,063円 )	14日目
81,210円 ( 89,331円 )	14日目
33,130円 ( 36,443円 )	12日目
33,890円 ( 37,279円 )	12日目
33,690円 ( 37,059円 )	12日目
34,480円 ( 37,928円 )	12日目
33,410円 ( 36,751円 )	12日目
34,190円 ( 37,609円 )	12日目

基本情報
納期・価格
概要・仕様

基本情報

アンギュラベアリングホルダセット・背面組合せに深溝玉軸受けをセットしたフランジタイプ
この商品は構成部品①～⑨のセット品です

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ベアリング品番	L	ABGCB						ABGC
		カバーN		カバーS		カバーR		カバーN		カバーS		カバーR
		￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
		1本	2〜4本	1本	2〜4本	1本	2〜4本	1本	2〜4本	1本	2〜4本	1本	2〜4本
7002	60	33,130	31,470	33,410	31,730	33,690	32,000	33,620	31,930	33,900	32,200	34,190	32,480
7002	75	33,890	32,190	34,190	32,480	34,480	32,750	34,510	32,780	34,810	33,060	35,100	33,340
7003	70	34,610	32,880	34,900	33,150	35,200	33,430	35,210	33,440	35,500	33,720	35,790	34,000
7003	85	35,350	33,580	35,660	33,870	35,960	34,160	36,080	34,270	36,380	34,560	36,690	34,850
7004	80	38,070	36,160	38,390	36,470	38,700	36,760	39,040	37,090	39,380	37,400	39,710	37,720
7004	100	37,170	35,310	37,490	35,610	37,800	35,910	37,950	36,050	38,270	36,350	38,600	36,670
7005	100	39,640	37,650	39,970	37,970	40,310	38,290	40,680	38,640	41,010	38,960	41,350	39,280
7005	125	40,600	38,570	40,950	38,900	41,300	39,230	41,920	39,820	42,260	40,140	42,610	40,480
7006	120	49,230	46,770	49,640	47,160	50,050	47,540	50,540	48,010	50,970	48,420	51,400	48,830
7006	150	52,380	49,760	52,830	50,180	53,270	50,600	54,080	51,370	54,530	51,800	54,980	52,230
7007	140	54,570	51,840	55,030	52,270	55,490	52,710	56,200	53,380	56,670	53,830	57,140	54,270
7007	175	56,690	53,850	57,170	54,310	57,660	54,770	58,780	55,840	59,270	56,300	59,770	56,770
7008	160	62,370	59,250	62,910	59,760	63,440	60,260	64,590	61,350	65,130	61,870	65,680	62,390
7008	200	64,340	61,120	64,890	61,650	65,440	62,160	66,810	63,460	67,380	64,010	67,950	64,540
7009	180	68,150	64,730	68,720	65,280	69,300	65,840	70,430	66,910	71,040	67,480	71,650	68,060
7009	225	71,100	67,540	71,700	68,110	72,310	68,690	74,060	70,350	74,690	70,950	75,320	71,550
7010	200	74,150	70,430	74,770	71,020	75,390	71,620	76,680	72,840	77,330	73,460	77,980	74,080
7010	250	77,310	73,440	77,960	74,060	78,610	74,680	80,520	76,490	81,210	77,140	81,890	77,790

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～4	5～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●7002～7005

日目出荷

●7006～7010

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ベアリングホルダセット　インロー止め輪付タイプ
従来のザグリ穴を適用しており、表・裏両方から取り付けられるよう、タップ穴加工及びザグリ穴加工をしております。
ミスミ
ベアリングホルダセット　ダブル止め輪付Ｌ寸選択タイプ
ベアリングを2つ使用しているため、安定した保持が可能です。
ミスミ
ベアリングホルダセット　T型　高さ選択タイプ
前後にスペースがない場所に適しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アンギュラベアリングホルダセット　アンギュラ背面組合せ＋深溝玉軸受　フランジタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

片持ち軸受として

満足度：5.02017/04/24

わずかなスペースにかなもち軸受を設置する際、社内設計をするよりもカタログ品の中から仕様に合ったものを選定することで、設計...もっと読む

3人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品アンギュラベアリングホルダセット　アンギュラ背面組合せ＋深溝玉軸受　フランジタイプ	アンギュラベアリングホルダセット　アンギュラ背面組合せ＋深溝玉軸受　インロータイプ	アンギュラベアリングホルダセット　アンギュラ背面合わせ　フランジタイプ	ベアリングホルダーセット直接取付タイプ四角型（ステンレス） BSS	ベアリングホルダーセットインロー止め輪タイプ楕円型 BEIM	外輪固定Ｔ型
メーカー	ミスミ	ミスミ	ミスミ	小西製作所	小西製作所	ミスミ
通常価格	33,130円-	36,050円 -	19,540円 -	4,704円 -	2,597円 -	10,840円 -
通常出荷日	12日目〜	12日目〜	在庫品1日目〜	2日目	2日目〜	12日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	-	-	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	-	-	該当なし
本体形状	フランジ形	フランジ形インロータイプ	フランジ形	フランジ形	フランジ形インロータイプ	T形
フランジ形状	丸形	丸形	丸形	角形	二面幅	-
ベアリング個数	ダブル	ダブル	ダブル	シングル	シングル	ダブル
