アンギュラベアリングホルダセット　アンギュラ背面合わせ　フランジタイプ

Type	①アンギュラベアリング	②ホルダ ④内輪固定カラー		⑤カバー固定用ボルト
	(背面組合せ)	③標準カバー・オイルシール用・Oリング用カバー
	[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
ABGEB	SUJ2相当	S45C相当	四三酸化鉄皮膜	SCM435	四三酸化鉄皮膜
ABGE			無電解ニッケルメッキ	SUS304	−

軸受け精度（アンギュラベアリング）JIS B1514 4級 ＊接触角15°

[ ! ]アンギュラベアリングホルダセットは、ホルダ本体に部品を組み込まない状態で納品致します。
組み立て手順はこちらをご参照ください。

[ ! ]アンギュラベアリングホルダセットは必ず外輪を専用カバーで絞めこみ、内輪もベアリングナット等で締め付けてご使用ください。
[ ! ]Oリングに触れる事によりトルクがかかる事があります。
[ ! ]ねじはトルクをかけていない状態で出荷しています。必ずねじを締めてからご使用ください。

■ｄ穴 内径公差

ｄ		内径公差 (mm)
(mm)
を超え	以下
0.6	2.5	0 －0.004
2.5	10	0 －0.004
10	18	0 －0.004
18	30	0 －0.005
30	50	0 －0.006
50	80	0 －0.007

[ ! ]公差寸法はJIS（4級）に準拠（JIS B 1514-1 2017）

No.	③カバー部詳細																					⑤カバー 固定用 ボルト	④固定用カラー詳細
	D	D2	dh	T1	T2	p.c.d.	d3	d4	t2	N 標準カバー	S オイルシール用カバー					R Oリング用カバー							外径	内径	厚み
										d5	S1	S2	St	付属品オイルシール （旧JIS規格）	オイルシール 単品型番（別売）	Ra	Rb	Rt	r	付属品Oリング （旧JIS呼び番号）	Oリング単品型番 （別売）
7002	32	48	28	6	8	40	6.5	3.5	3.1	21	32	22	5	G20325	KE20325	24	20	3.2	0.4	P20	CO0017A	M3−8	20	15	8.5
7003	35		31																					17
7004	42	58	36	7	9	48	8	4.5	4.1	26	35	27	6	D25356	UE25356	31	25	4.7	0.7	P25	CO0023A	M4−10	25	20	9.5
7005	47	63	41	8	10	53				31	40	32	7	D30407	UE30407	36	30			P30	CO0029A		30	25	10.5
7006	55	78	48			64	9.5	5.5	5.1	41	50	42	6.5	D40506.5	UE40506.5	41	35			P35	CO0034A	M5−12	40	30
7007	62	84	55	9	11	72				46	60	47	9	D45609	UE45609	46	40			P40	CO0039A		45	35	11.5
7008	68	92	60			78	11	6.6	6.1	51	65	52		D50659	UE50659	51	45			P45	CO0043A	M6−12	50	40
7009	75	98	69			85				56	70	57		D55709	UE55709	56	50			P50	CO0049A		55	45
7010	80	101	74	11	13	88				61	75	62		D60759	UE60759	70	60	7.5	0.8	P60	CO0055A	M6−15	60	50	13.5

[ ! ]オイルシール：UE40506.5の単品販売は、ミスミでのお取り扱いはありません。

■アンギュラベアリングホルダセット選定上の注意
　・ミスミのアンギュラベアリングは、グリス潤滑用に規格されています。
　・アンギュラベアリングにはグリスは塗布されておりませんので、グリスを塗布してご使用ください。
　・アンギュラベアリング側にはグリス飛散防止の為の外輪固定カバーが付属しております。
　・グリス飛散防止の外輪固定用カバーは（Sタイプ）オイルシール用、（Rタイプ）Oリング用が選択でき、標準でオイルシール、Oリングが付属します。
　・ナット類でベアリングの内輪を固定する為に、付属品として固定カラーが付いています。
　　（段付シャフト使用側は固定カラーは不要になります。）

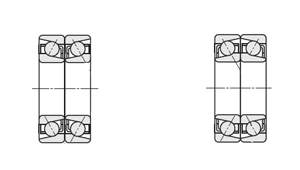

～背面組み合わせタイプ（ABGEB,ABGE）の場合～

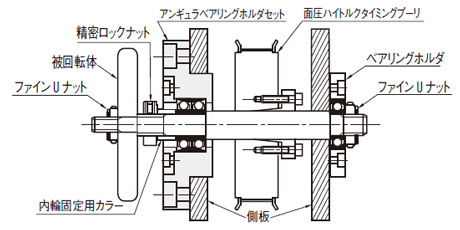

　・回転軸が長い場合等には、通常の深溝玉軸受けのベアリングホルダセットと組み合わせて活用することができます。

～背面組み合わせ＋深溝タイプ（ABGCB,ABGC,ABGYB,ABGY）の場合～
　・ラジアルベアリング側（深溝玉軸受側）にはノーマルカバー（外輪固定用）が付属しております。
　・ラジアルベアリングの外輪はスラスト方向に固定しておらず、自由側となっております。
　・付属品として内輪用スペーサが同梱されており、アンギュラベアリングと深溝玉軸受けの内輪同士を合わせて固定できます。

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
