検査治具用ブシュ ねじブシュ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。
外形図・規格表

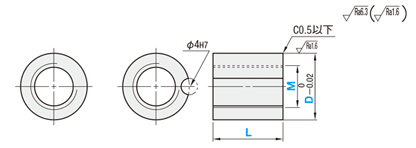

外形図
ラウンド
ノック回り止め
[ ! ]L寸は一般公差（中級）±0.2です。JIS B 0405ｍ級(中級)に準拠。
| [ M ]材質 | ラウンド | ノック回り止め |
| S45C相当 | KJBND | KJBKND |
規格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]KJBKNDでは、＊印付のMサイズは選択できません。
[ ! ]S10は、M10細目（ピッチ1.25）です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M 選択 | L 指定1mm単位 | ￥基準単価 | |||||||
| Type | D | KJBND | KJBKND | |||||||
| KJBND KJBKND | 10 | 4 | 5＊ | 6＊ | 6〜25 (L≦M×3) | 850 | 1,220 | |||
| 12 | 4 | 5 | 6 | 8＊ | 880 | 1,250 | ||||
| 16 | 5 | 6 | 8 | 10 | S10 | 950 | 1,310 | |||
| 20 | 5 | 6 | 8 | 10 | S10 | 1,070 | 1,440 | |||
[ ! ]S10は、M10細目（ピッチ1.25）です。
追加工
| 型式 | − | M | − | L | − | （FC・NC…etc.） |
| KJBND16 | − | M6 | − | L15 | − | FC |
| 3 | 日目出荷 |
| Alterations | Code | Spec. | ￥/1Code |
溝追加工(接着剤溜まり用) | FC | 接着剤溜まり用の溝加工を追加 します。 [ NG ] 追加工NCとの併用不可 | 200 |
溝追加工(抜け止め防止) | NC | 抜け止め防止の溝加工を追加し ます。 [ ! ]L≧8の場合のみ適用 [ NG ] 追加工FCとの併用不可 | 300 |
| Alterations | Code | Spec. | ￥/1Code |
| 表面処理追加 (四三酸化鉄皮膜) | STC | 四三酸化鉄皮膜を追加します。 | 200 |
平取り追加工 | HT | ブッシュに平取りを追加します。 [ ! ]ラウンドタイプのみ適用 | 200 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
おねじピンと合わせてワークをｸﾗﾝﾌﾟする際にご利用下さい。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
