絞り込み条件

未確定：候補が4型番あります。

  • chemSHERPA・RoHS

    ミスミ品のみ対象

    • chemSHERPA
    • EU_RoHS

  • 材質

    • フラットバー（冷間材）
    • フラットバー（熱間材）

  • 板厚　T(mm)

    B≦Aとなるように入力ください。

    ~mm

  • 長さ　A(mm)

    ~mm
      [30-800/1mm単位]

    • 幅　B(mm)

      ~mm

    • タイプ

      ~mm

    • CAD

    • 出荷日

      • すべて
      • 2日以内
    ミスミ

    フラットバー　ミガキ平鋼切断品

    フラットバー　ミガキ平鋼切断品
    • 仕上げ方法
      切断面フライス仕上
    • 表面処理
      無し
    • 洗浄方法
      洗浄無し
    • コーナーR加工選択
      無し
    • 抜き穴加工選択
      無し
    • 抜き穴加工種選択
      無し
    • 板厚公差
      板厚により異なります(詳細は規格表にてご確認ください)
    • 幅公差
      寸法により異なる(詳細は商品ページにてご確認ください)
    • 長さ公差
      ±0.15
    • 材質証明書
      対象

    ご注意

    • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
    • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
    • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    ミスミユニット事例

    簡易回転ステージ

    新素材・高機能材
    お求めの方はこちら
    商品リクエストも受付中

    無料設計アドオンソフト
    対象：SOLIDWORKS/
    iCAD SX/Inventor
    未確定：候補が4型番あります。
    数量：

    外形図・規格表

    外形図



    製品仕様
    種類型式[ M ]材質
    平鋼FSSSS400D
    FSCS45CD
    FSSSSUS304D
    FSSAA6063S

    型式表示方法

    型式−A−B−T
    FSC−560−25−9

    技術情報

    ■ 精度基準
    項目FSS・FSCFSSSFSSA
    ◯T寸法公差
    5・6 9・10 12・16 19〜30
    0 0 0 0
    −0.18 −0.22 −0.27 −0.3
    5・6 9・10 12・16 19〜30
    0 0 0 0
    −0.3 −0.22 −0.27 −0.33
    5・6 8〜12 15 20・25 30
    ±0.27 ±0.3 ±0.35 ±0.38 ±0.45

    ◯A寸法公差±0.15±0.15±0.15
    ◯B寸法公差
    16
    〜25
    〜50
    〜60
    〜100
    〜125
    000000
    −0.18−0.21−0.25 −0.3 −0.35 −0.4
    15
    ～25
    ～50
    ～125
    0000
    −0.27−0.33−0.39−0.73
    15〜20〜30〜50〜100
    ±0.35±0.38±0.45±0.54±0.92
    ◯曲り100mmに対し0.1以下100mmに対し0.1以下100mmに対し0.1以下
    ◯切断面面取りC0.1～0.3C0.1～0.3C0.1～0.3

    追加工


    型式−A−B−T−(CCA・CCB・CCC・CCD)
    FSS−300−60−10−CCA5−CCD5

    AlterationsCodeSpec.¥/1Code
    コーナーカット

    		CCA
    CCB
    CCC
    CCD    		任意のコーナーをカットすること
    ができます。
    1≦コーナーカット≦10
    1mm単位指定
    指定方法
    （例）AとDのコーナーを
       C5でカットする場合
       →CCA5－CCD5    		500/
    1コーナー

    特長

    フラットバーについて

    フラットバーのような規格材とは、JISや材料メーカーなどで仕上がりや形状を定めた材料です。
    形状や仕様などの一部を指定して購入ができます。
    フラットバー以外の代表的な規格材の形状として、ブロック材、アングル材、丸棒材等があります。

    フラットバー　ミガキ平鋼切断品 フラットバーについて


    フラットバーの使用で、納期短縮が期待できる！

    フラットバーは、図1のような平板形状の鋼材で、製作したい切削部品に合った規格（板厚と幅、仕上げなど）から選択できます。
    一般的に、フラットバーの規格に合わせて部品設計をすることで、コストや納期短縮が期待できるため、切削部品の製作の際、精度より、低コストや納期を優先する場合に使用されることが多いです。
    低コスト・短納期の理由は、ブロック材から加工する場合と比べて、加工工数を減らすことができるためです。追加工や表面処理を希望することも可能です。

    フラットバー　ミガキ平鋼切断品 フラットバーの使用で、納期短縮が期待できる！

    *「フラットバー（平鋼）の特徴【前編】フラットバーの基本情報と使い分け」についてはこちら

    関連リンク

    規格外品サービスへのご案内
    ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
    標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

    規格外品サービスによくある質問

    型番リスト

    表示件数
  • 1
    • 型番
    FSC-[30-800/1]-[16,22,25,32,38,50,60,75,100,125]-[5,6,9,12,16,19,22,25,30]
    FSS-[30-800/1]-[16,22,25,32,38,50,60,75,100,125]-[5,6,9,10,12,16,19,22,25,30]
    FSSA-[30-800/1]-[15,20,30,40,50,60,100]-[5,6,8,10,12,15,20,25,30]
    FSSS-[30-800/1]-[15,20,25,32,38,50,65,100,125]-[5,6,9,10,12,16,19,22,25,30]

    材質

    板厚　T

    (mm)

    長さ　A

    (mm)

    幅　B

    (mm)

    材質証明書：材質

    		RoHS?最小発注数量
    [フラットバー（冷間材）] S45C-D(FBC)
    5 ～ 30
    30 ～ 800
    16 ～ 125
    S45C
    10
    1個
    [フラットバー（冷間材）] SS400D（FBC)
    5 ～ 30
    30 ～ 800
    16 ～ 125
    SS400
    10
    1個
    [フラットバー（熱間材）] A6063(FBH)
    5 ～ 30
    30 ～ 800
    15 ～ 100
    A6063S
    10
    1個
    [フラットバー（熱間材）] SUS304(FBH)
    5 ～ 30
    30 ～ 800
    15 ～ 125
    SUS304
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    -

    -
    ( - )
    2日目

    SL-FSSA

    -
    ( - )
    2日目

    -

  • 1

    • 詳細情報

    基本情報

    長手切断面をフライス仕上したフラットバー。材質：SS400D・S45CD・SUS304D・A6063S

    ご注意

    • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
    • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
    • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格

    価格表

    ■ FSS（材質SS400D）価格
    [ ! ]金額はWOSにてご確認ください。
    A
    1mm単位    		T
    B    		56910121619222530
    30～ 5016      −−−−
    51～ 150      −−−−
    151～ 300      −−−−
    301～ 800      −−−−
    30～ 5022       −−−
    51～ 150       −−−
    151～ 300       −−−
    301～ 800       −−−
    30～ 5025        −−
    51～ 150        −−
    151～ 300        −−
    301～ 800        −−
    30～ 5032         −
    51～ 150         −
    151～ 300         −
    301～ 800         −
    30～ 5038         −
    51～ 150         −
    151～ 300         −
    301～ 800         −
    30～ 5050
    51～ 150
    151～ 300
    301～ 800
    30～ 5060−      − −
    51～ 150−      − −
    151～ 300−      − −
    301～ 800−      − −
    30～ 5075−
    51～ 150−
    151～ 300−
    301～ 800−
    30～ 50100−
    51～ 150−
    151～ 300−
    301～ 800−
    30～ 50125−  −
    51～ 150−  −
    151～ 300−  −
    301～ 800−  −
    ■ FSC（材質S45CD）価格
    [ ! ]金額はWOSにてご確認ください。
    A
    1mm単位    		T
    B    		569121619222530
    30～ 5016     −−−−
    51～ 150     −−−−
    151～ 300     −−−−
    301～ 800     −−−−
    30～ 5022     −−−−
    51～ 150     −−−−
    151～ 300     −−−−
    301～ 800     −−−−
    30～ 5025       −−
    51～ 150       −−
    151～ 300       −−
    301～ 800       −−
    30～ 5032−       −
    51～ 150−       −
    151～ 300−       −
    301～ 800−       −
    30～ 5038−       −
    51～ 150−       −
    151～ 300−       −
    301～ 800−       −
    30～ 5050−
    51～ 150−
    151～ 300−
    301～ 800−
    30～ 5060−     − −
    51～ 150−     − −
    151～ 300−     − −
    301～ 800−     − −
    30～ 5075−
    51～ 150−
    151～ 300−
    301～ 800−
    30～ 50100−
    51～ 150−
    151～ 300−
    301～ 800−
    30～ 50125−     − −
    51～ 150−     − −
    151～ 300−     − −
    301～ 800−     − −
    ■ FSSS（材質SUS304D）価格
    [ ! ]金額はWOSにてご確認ください。
    A
    1mm単位    		T
    B    		56910121619222530
    30～ 5015   −−−−−−−
    51～ 150   −−−−−−−
    151～ 300   −−−−−−−
    301～ 800   −−−−−−−
    30～ 5020      −−−−
    51～ 150      −−−−
    151～ 300      −−−−
    301～ 800      −−−−
    30～ 5025       − −
    51～ 150       − −
    151～ 300       − −
    301～ 800       − −
    30～ 5032         −
    51～ 150         −
    151～ 300         −
    301～ 800         −
    30～ 5038         −
    51～ 150         −
    151～ 300         −
    301～ 800         −
    30～ 5050        −−
    51～ 150        −−
    151～ 300        −−
    301～ 800        −−
    30～ 5065
    51～ 150
    151～ 300
    301～ 800
    30～ 50100
    51～ 150
    151～ 300
    301～ 800
    30～ 50125−      − −
    51～ 150−      − −
    151～ 300−      − −
    301～ 800−      − −
    ■ FSSA（材質A6063S）価格
    [ ! ]金額はWOSにてご確認ください。
    A
    1mm単位    		T
    B    		568101215202530
    30～ 5015       −
    51～ 150       −
    151～ 300       −
    301～ 800       −
    30～ 5020       −
    51～ 150       −
    151～ 300       −
    301～ 800       −
    30～ 5030
    51～ 150
    151～ 300
    301～ 800
    30～ 5040
    51～ 150
    151～ 300
    301～ 800
    30～ 5050
    51～ 150
    151～ 300
    301～ 800
    30～ 5060
    51～ 150
    151～ 300
    301～ 800
    30～ 50100
    51～ 150
    151～ 300
    301～ 800

    納期

     2 日目出荷
        ご注文締切
    急 ストーク A早割 翌日出荷300円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷800円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律300円
    [ ! ]ストークAは3本以上で１明細行当たり一律2,160円
    [ ! ]21個以上は納期が変わる可能性がございます。

    出荷日については、こちらをご覧ください。

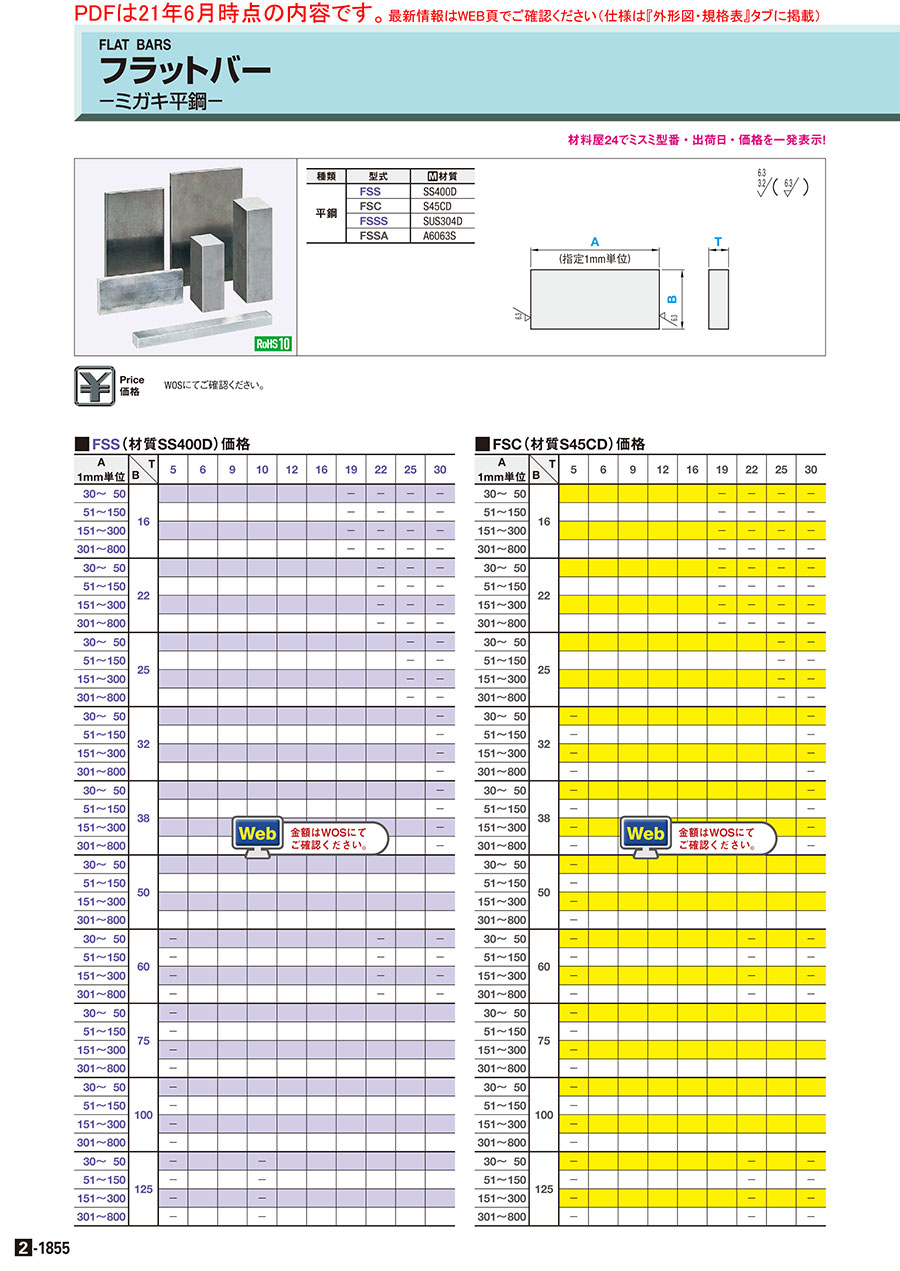

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1855

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
