ミスミ

銅・真鍮材フリープレート

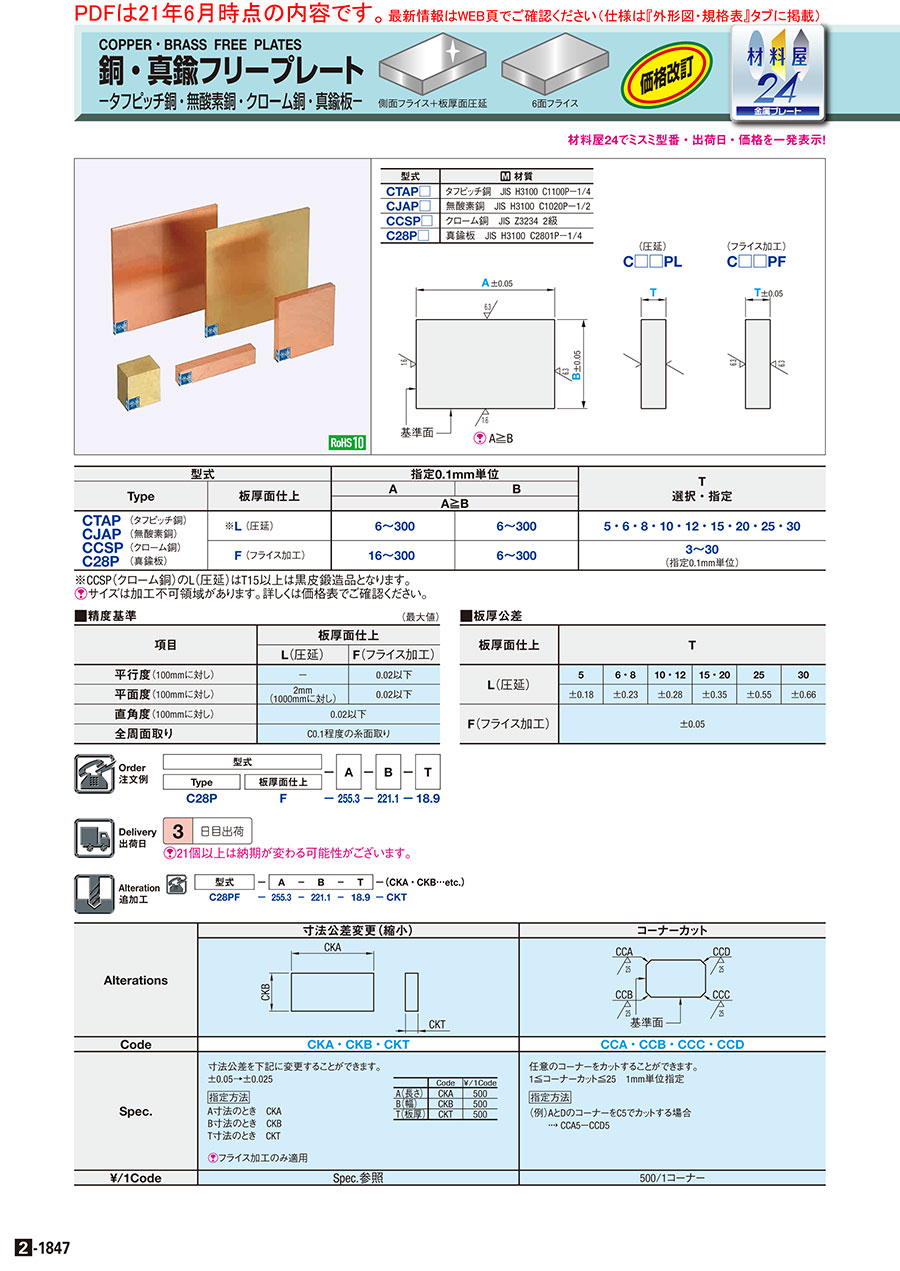

カタログ |P.2-1847

規格変更

4.3

平均満足度4.3

この商品のレビューをみる（16件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

無酸素銅　タフピッチ銅　切り板(WEB掲載品）

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

真鍮快削真鍮フリープレート（WEB掲載品）

通常出荷日：3 日目～

【特長】・寸法・公差・仕上方法をフリーに選定可能なプレートです。

詳細情報を確認する

幅：公差 (mｍ)
±0.05
長さ：公差
±0.05
表面処理
無し
洗浄方法
洗浄無し
コーナーR加工選択
無し
抜き穴加工選択
無し
抜き穴加工種選択
無し
材質証明書
対象

ご注意

総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

	(圧延)		(フライス加工)
	C□□PL		C□□PLF

[！]A≧B

型式	[ M ]材質
CTAP□	タフピッチ銅 JIS H3100 C1100P−1/4
CJAP□	無酸素銅 JIS H3100 C1020P−1/2
CCSP□	クローム銅 JIS Z3234 2級
C28P□	真鍮板 JIS H3100 C2801P−1/4

規格表

型式

−

Type

板厚面仕上

C28P

−

255.3

−

221.1

−

18.9

型式		指定0.1mm単位		T 選択・指定
Type	板厚面仕上	A	B
		A≧B
CTAP (タフピッチ銅) CJAP (無酸素銅) CCSP (クローム銅) C28P (真鍮板)	※L (圧延)	6〜300	6〜300	5・6・8・10・12・15・20・25・30
	F (フライス加工)	16〜300	6〜300	3〜30 (指定0.1mm単位)

※CCSP（クローム銅）のL（圧延）はT15以上は黒皮鍛造品となります。
[ ! ]サイズは加工不可領域があります。詳しくは価格表でご確認ください。

■精度基準（最大値）

項目	板厚面仕上
項目	L(圧延)	F(フライス加工)
平行度(100mmに対し)	−	0.02以下
平面度(100mmに対し)	2mm (1000mmに対し)	0.02以下
直角度(100mmに対し)	0.02以下
全周面取り	C0.1程度の糸面取り

■板厚公差

板厚面仕上	T
L(圧延)	5	6・8	10・12	15・20	25	30
L(圧延)	±0.18	±0.23	±0.28	±0.35	±0.55	±0.66
F(フライス加工)	±0.05

追加工

型式	-	A	-	B	-	T	-	(CKA・CKB…etc.)
C28PF	-	255.3	-	221.1	-	18.9	-	CKT

Alterations

寸法公差変更 (縮小)

コーナーカット

Code

CKA・CKB・CKT

CCA・CCB・CCC・CCD

Spec.

寸法公差を下記に変更することができます。
±0.05→±0.025

指定方法
A寸法のとき		CKA
B寸法のとき		CKB
T寸法のとき		CKT

[ ! ]フライス加工のみ適用

	Code	￥/1Code
A(長さ)	CKA	500
B(幅)	CKB	500
T(板厚)	CKT	500

任意のコーナーをカットすることができます。
1≦コーナーカット≦25　1mm単位指定

指定方法

(例) AとDのコーナーをC5でカットする場合
→CCA5－CCD5

¥/1Code

Spec.参照

500/1コーナー

型番リスト

表示件数

型番

C28PF-[16-300/0.1]-[6-300/0.1]-[3-30/0.1]

C28PL-[6-300/0.1]-[6-300/0.1]-[5,6,8,10,12,15,20,25,30]

CCSPF-[16-300/0.1]-[6-300/0.05]-[3-30/0.1]

CCSPL-[6-300/0.1]-[6-300/0.1]-[5,6,8,10,12,15,20,25,30]

CJAPF-[16-300/0.01]-[6-300/0.01]-[3-30/0.1]

CJAPL-[6-300/0.1]-[6-300/0.1]-[5,6,8,10,12,15,20,25,30]

CTAPF-[16-300/0.01]-[6-300/0.01]-[3-30/0.1]

CTAPL-[6-300/0.1]-[6-300/0.1]-[5,6,8,10,12,15,20,25,30]

仕上げ方法

材質

板厚　T

(mm)

長さ　A

(mm)

幅　B

(mm)

板厚：公差

材質証明書：材質

RoHS?

最小発注数量

6面フライス (6F)	[銅] C2801P	3 ～ 30	16 ～ 300	6 ～ 300	±0.05	真鍮C2801P	10	1個
側面フライス (4F)	[銅] C2801P	5 ～ 30	6 ～ 300	6 ～ 300	-	真鍮C2801P	10	1個
6面フライス (6F)	[銅] クローム銅	3 ～ 30	16 ～ 300	6 ～ 300	±0.05	クローム銅	10	1個
側面フライス (4F)	[銅] クローム銅	5 ～ 30	6 ～ 300	6 ～ 300	-	クローム銅	10	1個
6面フライス (6F)	[銅] 無酸素銅	3 ～ 30	16 ～ 300	6 ～ 300	±0.05	無酸素銅	10	1個
側面フライス (4F)	[銅] 無酸素銅	5 ～ 30	6 ～ 300	6 ～ 300	-	無酸素銅	10	1個
6面フライス (6F)	[銅] タフピッチ銅	3 ～ 30	16 ～ 300	6 ～ 300	±0.05	タフピッチ銅	10	1個
側面フライス (4F)	[銅] タフピッチ銅	5 ～ 30	6 ～ 300	6 ～ 300	-	タフピッチ銅	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】・寸法・公差・仕上方法をフリーに選定可能なプレートです。

ご注意

総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■CTAPL（タフピッチ銅側面フライス＋板厚面圧延）
[ ! ]金額はWOSにてご確認ください。

A	T B	5	6	8	10	12	15	20	25	30
6 〜 50	6〜10						−	−	−	−
50.1〜 100							−	−	−	−
100.1〜 150							−	−	−	−
150.1〜 200							−	−	−	−
200.1〜 250							−	−	−	−
250.1〜 300							−	−	−	−
10.1〜 50	10.1〜15								−	−
50.1〜 100									−	−
100.1〜 150									−	−
150.1〜 200									−	−
200.1〜 250									−	−
250.1〜 300									−	−
15.1〜 50	15.1〜20
50.1〜 100
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
20.1〜 100	20.1〜30
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
30.1〜 100	30.1〜40
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
40.1〜 100	40.1〜60
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
60.1〜 100	60.1〜80
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
80.1〜 150	80.1〜100
150.1〜 200
200.1〜 250
250.1〜 300
100.1〜 150	100.1〜146
150.1〜 200
200.1〜 250
250.1〜 300
146.1〜 250	146.1〜200
250.1〜 300	146.1〜200
200.1〜 300	200.1〜250
250.1〜 300	250.1〜300

■CJAPL（無酸素銅側面フライス＋板厚面圧延）
[ ! ]金額はWOSにてご確認ください。

A	T B	5	6	8	10	12	15	20	25	30
6 〜 50	6〜10						−	−	−	−
50.1〜 100							−	−	−	−
100.1〜 150							−	−	−	−
150.1〜 200							−	−	−	−
200.1〜 250							−	−	−	−
250.1〜 300							−	−	−	−
10.1〜 50	10.1〜15								−	−
50.1〜 100									−	−
100.1〜 150									−	−
150.1〜 200									−	−
200.1〜 250									−	−
250.1〜 300									−	−
15.1〜 50	15.1〜20
50.1〜 100
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
20.1〜 100	20.1〜30
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
30.1〜 100	30.1〜40
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
40.1〜 100	40.1〜60
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
60.1〜 100	60.1〜80
100.1〜 150
150.1〜 200
200.1〜 250
250.1〜 300
80.1〜 150	80.1〜100
150.1〜 200
200.1〜 250
250.1〜 300
100.1〜 150	100.1〜146
150.1〜 200
200.1〜 250
250.1〜 300
146.1〜 250	146.1〜200
250.1〜 300	146.1〜200
200.1〜 300	200.1〜250
250.1〜 300	250.1〜300

■CTAPF（タフピッチ銅 6面フライス）
[ ! ]金額はWOSにてご確認ください。

A	T B	3〜3.9	4〜4.9	5〜5.9	6〜7.9	8〜9.9	10〜14.9	15〜19.9	20〜24.9	25〜30
16 〜 50	6〜10						−	−	−	−
50.1〜 100							−	−	−	−
100.1〜 150							−	−	−	−
16 〜 50	10.1〜15							−	−	−
50.1〜 100								−	−	−
100.1〜 150								−	−	−
150.1〜 200		−	−	−				−	−	−
200.1〜 250		−	−	−				−	−	−
250.1〜 300		−	−	−				−	−	−
16 〜 50	15.1〜20								−	−
50.1〜 100									−	−
100.1〜 150									−	−
150.1〜 200		−	−	−					−	−
200.1〜 250		−	−	−					−	−
250.1〜 300		−	−	−					−	−
20.1〜 100	20.1〜25									−
100.1〜 150										−
150.1〜 200		−	−	−						−
200.1〜 250		−	−	−						−
250.1〜 300		−	−	−						−
25.1〜 100	25.1〜40
100.1〜 150
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
40.1〜 100	40.1〜60
100.1〜 150
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
60.1〜 100	60.1〜80
100.1〜 150
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
80.1〜 150	80.1〜100
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
100.1〜 150	100.1〜146
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
146.1〜 250	146.1〜200	−	−	−	−
250.1〜 300	146.1〜200	−	−	−	−
200.1〜 300	200.1〜250	−	−	−	−
250.1〜 300	250.1〜300	−	−	−	−

■CJAPF（無酸素銅 6面フライス）
[ ! ]金額はWOSにてご確認ください。

A	T B	3〜3.9	4〜4.9	5〜5.9	6〜7.9	8〜9.9	10〜14.9	15〜19.9	20〜24.9	25〜30
16 〜 50	6〜10						−	−	−	−
50.1〜 100							−	−	−	−
100.1〜 150							−	−	−	−
16 〜 50	10.1〜15							−	−	−
50.1〜 100								−	−	−
100.1〜 150								−	−	−
150.1〜 200		−	−	−				−	−	−
200.1〜 250		−	−	−				−	−	−
250.1〜 300		−	−	−				−	−	−
16 〜 50	15.1〜20								−	−
50.1〜 100									−	−
100.1〜 150									−	−
150.1〜 200		−	−	−					−	−
200.1〜 250		−	−	−					−	−
250.1〜 300		−	−	−					−	−
20.1〜 100	20.1〜25									−
100.1〜 150										−
150.1〜 200		−	−	−						−
200.1〜 250		−	−	−						−
250.1〜 300		−	−	−						−
25.1〜 100	25.1〜40
100.1〜 150
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
40.1〜 100	40.1〜60
100.1〜 150
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
60.1〜 100	60.1〜80
100.1〜 150
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
80.1〜 150	80.1〜100
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
100.1〜 150	100.1〜146
150.1〜 200		−	−	−
200.1〜 250		−	−	−
250.1〜 300		−	−	−
146.1〜 250	146.1〜200	−	−	−	−
250.1〜 300	146.1〜200	−	−	−	−
200.1〜 300	200.1〜250	−	−	−	−
250.1〜 300	250.1〜300	−	−	−	−

■CCSPL（クローム銅側面フライス＋板厚面圧延）
[ ! ]金額はWOSにてご確認ください。

A	T B	5	6	8	10	12	15	20	25	30
6 〜 50	6〜10						−	−	−	−
50.1〜100							−	−	−	−
100.1〜150							−	−	−	−
150.1〜200							−	−	−	−
200.1〜250							−	−	−	−
250.1〜300							−	−	−	−
10.1〜 50	10.1〜15								−	−
50.1〜100									−	−
100.1〜150									−	−
150.1〜200									−	−
200.1〜250									−	−
250.1〜300									−	−
15.1〜 50	15.1〜20
50.1〜100
100.1〜150
150.1〜200
200.1〜250
250.1〜300
20.1〜100	20.1〜30
100.1〜150
150.1〜200
200.1〜250
250.1〜300
30.1〜100	30.1〜40
100.1〜150
150.1〜200
200.1〜250
250.1〜300
40.1〜100	40.1〜60
100.1〜150
150.1〜200
200.1〜250
250.1〜300
60.1〜100	60.1〜80
100.1〜150
150.1〜200
200.1〜250
250.1〜300
80.1〜150	80.1〜100
150.1〜200
200.1〜250
250.1〜300
100.1〜150	100.1〜146
150.1〜200
200.1〜250
250.1〜300
146.1〜250	146.1〜200
250.1〜300	146.1〜200
200.1〜300	200.1〜250
250.1〜300	250.1〜300

■C28PL（真鍮板側面フライス＋板厚面圧延）
[ ! ]金額はWOSにてご確認ください。

A	T B	5	6	8	10	12	15	20	25	30
6 〜 50	6〜10						−	−	−	−
50.1〜100							−	−	−	−
100.1〜150							−	−	−	−
150.1〜200							−	−	−	−
200.1〜250							−	−	−	−
250.1〜300							−	−	−	−
10.1〜 50	10.1〜15								−	−
50.1〜100									−	−
100.1〜150									−	−
150.1〜200									−	−
200.1〜250									−	−
250.1〜300									−	−
15.1〜 50	15.1〜20
50.1〜100
100.1〜150
150.1〜200
200.1〜250
250.1〜300
20.1〜100	20.1〜30
100.1〜150
150.1〜200
200.1〜250
250.1〜300
30.1〜100	30.1〜40
100.1〜150
150.1〜200
200.1〜250
250.1〜300
40.1〜100	40.1〜60
100.1〜150
150.1〜200
200.1〜250
250.1〜300
60.1〜100	60.1〜80
100.1〜150
150.1〜200
200.1〜250
250.1〜300
80.1〜150	80.1〜100
150.1〜200
200.1〜250
250.1〜300
100.1〜150	100.1〜146
150.1〜200
200.1〜250
250.1〜300
146.1〜250	146.1〜200
250.1〜300	146.1〜200
200.1〜300	200.1〜250
250.1〜300	250.1〜300

■CCSPF（クローム銅 6面フライス）
[ ! ]金額はWOSにてご確認ください。

A	T B	3〜3.9	4〜4.9	5〜5.9	6〜7.9	8〜9.9	10〜14.9	15〜19.9	20〜24.9	25〜30
16 〜 50	6〜10						−	−	−	−
50.1〜100							−	−	−	−
100.1〜150							−	−	−	−
16 〜 50	10.1〜15							−	−	−
50.1〜100								−	−	−
100.1〜150								−	−	−
150.1〜200		−	−	−				−	−	−
200.1〜250		−	−	−				−	−	−
250.1〜300		−	−	−				−	−	−
16 〜 50	15.1〜20								−	−
50.1〜100									−	−
100.1〜150									−	−
150.1〜200		−	−	−					−	−
200.1〜250		−	−	−					−	−
250.1〜300		−	−	−					−	−
20.1〜100	20.1〜25									−
100.1〜150										−
150.1〜200		−	−	−						−
200.1〜250		−	−	−						−
250.1〜300		−	−	−						−
25.1〜100	25.1〜40
100.1〜150
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
40.1〜100	40.1〜60
100.1〜150
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
60.1〜100	60.1〜80
100.1〜150
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
80.1〜150	80.1〜100
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
100.1〜150	100.1〜146
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
146.1〜250	146.1〜200	−	−	−	−
250.1〜300	146.1〜200	−	−	−	−
200.1〜300	200.1〜250	−	−	−	−
250.1〜300	250.1〜300	−	−	−	−

■C28PF（真鍮板 6面フライス）
[ ! ]金額はWOSにてご確認ください。

A	T B	3〜3.9	4〜4.9	5〜5.9	6〜7.9	8〜9.9	10〜14.9	15〜19.9	20〜24.9	25〜30
16 〜 50	6〜10						−	−	−	−
50.1〜100							−	−	−	−
100.1〜150							−	−	−	−
16 〜 50	10.1〜15							−	−	−
50.1〜100								−	−	−
100.1〜150								−	−	−
150.1〜200		−	−	−				−	−	−
200.1〜250		−	−	−				−	−	−
250.1〜300		−	−	−				−	−	−
16 〜 50	15.1〜20								−	−
50.1〜100									−	−
100.1〜150									−	−
150.1〜200		−	−	−					−	−
200.1〜250		−	−	−					−	−
250.1〜300		−	−	−					−	−
20.1〜100	20.1〜25									−
100.1〜150										−
150.1〜200		−	−	−						−
200.1〜250		−	−	−						−
250.1〜300		−	−	−						−
25.1〜100	25.1〜40
100.1〜150
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
40.1〜100	40.1〜60
100.1〜150
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
60.1〜100	60.1〜80
100.1〜150
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
80.1〜150	80.1〜100
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
100.1〜150	100.1〜146
150.1〜200		−	−	−
200.1〜250		−	−	−
250.1〜300		−	−	−
146.1〜250	146.1〜200	−	−	−	−
250.1〜300	146.1〜200	−	−	−	−
200.1〜300	200.1〜250	−	−	−	−
250.1〜300	250.1〜300	−	−	−	−

納期

日目出荷

[ ! ]21個以上は納期が変わる可能性がございます。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS400フリープレート(WEB掲載品)
機械工業系で使用されるもっとも汎用的な材質です。熱処理を施さず使用されることが一般的です。
ミスミ
アルミフリープレート　Ａ５０５２Ｐ
アルミフリープレートです。小物・細長・大物サイズまで寸法・公差・仕上方法をフリーに選定できます。
ミスミ
ＳＳ４００フリープレート
SS400フリープレートです。小物・細長・大物サイズまで寸法・公差をフリーに選定できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

銅・真鍮材フリープレートのレビュー

4.3平均満足度：4.316件のレビュー

星5
38%
星4
56%
星3
6%
星2
0%
星1
0%

比較測定用のサンプル

満足度：5.02023/02/01

異なった材料での試験材に用いたが異なる材料で寸法も数値で指定できるため非常にありがたい。

0人が参考にしています。

納期

満足度：4.02022/04/11

納期が早く急いでいる時には非常に重宝しております材料はやく調達できるので

0人が参考にしています。

部品

満足度：4.02022/01/27

短納期で助かります。普段使っている材料屋さんから比べると割高です。

0人が参考にしています。

ワイヤ材

満足度：4.02021/05/29

電極作成などワイヤの材料に適してます大きさも指定でき注文もしやすいので便利です

0人が参考にしています。

銅

満足度：4.02021/05/29

ワイヤ加工などに材料調達できるので非常に便利です納期も通常くらいです

0人が参考にしています。

16件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品銅・真鍮材フリープレート	チタンフリープレート	高精度プレート	金属ブロック　標準タイプ	【クリーン洗浄品】アルミブロック	アルミブロック
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	5日目	3日目〜	3日目	4日目	1日目
幅：公差(mｍ)	±0.05	±0.05	±0.1	±0.1	±0.1	±0.1
長さ：公差	±0.05	±0.05	±0.1	±0.1	±0.1	±0.1
表面処理	無し	無し	無し	無し	無し	無し
洗浄方法	洗浄無し	洗浄無し	洗浄無し	洗浄無し	-	洗浄無し
コーナーR加工選択	無し	無し	無し	無し	無し	無し
