絞り込み条件

未確定：候補が8型番あります。

  • chemSHERPA・RoHS

    ミスミ品のみ対象

    • chemSHERPA
    • EU_RoHS

  • 材質

    • 構造用鋼・炭素鋼
    • プリハードン鋼

  • 板厚　T(mm)

    B≦Aとなるように入力ください。

    ~mm
      [3-60/0.01mm単位]

    • 長さ　A(mm)

      ~mm
        [10-500/0.1mm単位]

      • 幅　B(mm)

        ~mm
          [10-200/0.1mm単位]

        • タイプ

          ~mm

        • CAD

        • 出荷日

          • すべて
          • 3日以内
          • 7日以内
        ミスミ

        高精度プレート

        高精度プレート

        ご注意

        • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
        • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
        • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
        • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

        ミスミユニット事例

        樹脂部品の切削加工機

        新素材・高機能材
        お求めの方はこちら
        商品リクエストも受付中

        無料設計アドオンソフト
        対象：SOLIDWORKS/
        iCAD SX/Inventor
        未確定：候補が8型番あります。
        数量：

        外形図・規格表

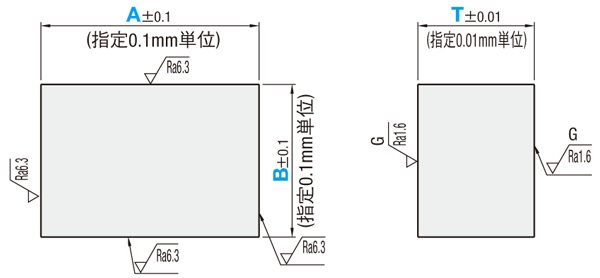

        外形図

        高精度プレート:関連画像



        型式[ M ]材質[ H ]硬度
        薄板サイズ標準サイズ
        U−SSFBGSSFBGSS400−
        U−SCFBGSCFBGS50C−
        U−PXSGPXSGPXA3030〜33HRC
        U−NAKSGNAKSGNAK5537〜43HRC

        ■精度基準

        （最大値）

        項目基準値
        板厚平行度100mmに対し0.01
        板厚平面度100mmに対し0.01
        直角度(各面)100mmに対し0.02
        全周面取りC0.2〜0.3

        規格表

        型式−A−B−T
        U−SCFBG
        SSFBG        		−
        −        		99.9
        30.5        		−
        −        		10.1
        20.6        		−
        −        		3.01
        17.13

        関連リンク

        カタログ規格外品サービスへのご案内
        特注お見積もりおよびご注文を承っております。
        製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
        ご利用サービスを選択ください。
        ・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品(meviy 2D)」へお見積もりをご依頼ください。
        ・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
        ※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
        ※どちらのサービスもご利用には会員登録・ログインが必要です。
        規格外品サービスによくある質問
        ※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

        型番リスト

        表示件数
      • 1
        • 型番
        NAKSG-[10-300/0.1]-[10-200/0.1]-[10-60/0.01]
        PXSG-[10-300/0.1]-[10-200/0.1]-[10-60/0.01]
        SCFBG-[10-500/0.1]-[10-200/0.1]-[10-60/0.01]
        SSFBG-[10-500/0.1]-[10-200/0.1]-[10-60/0.01]
        U-NAKSG-[10-100/0.1]-[10-100/0.1]-[3-9.99/0.01]
        U-PXSG-[10-160/0.1]-[10-160/0.1]-[3-9.99/0.01]
        U-SCFBG-[10-160/0.1]-[10-160/0.1]-[3-9.99/0.01]
        U-SSFBG-[10-160/0.1]-[10-160/0.1]-[5-9.99/0.01]

        材質

        板厚　T

        (mm)

        長さ　A

        (mm)

        幅　B

        (mm)

        材質証明書：材質

        		RoHS?最小発注数量
        [プリハードン鋼] NAK55
        10 ～ 60
        10 ～ 300
        10 ～ 200
        NAK55
        10
        1個
        [プリハードン鋼] PXA30
        10 ～ 60
        10 ～ 300
        10 ～ 200
        PXA30
        10
        1個
        [構造用鋼・炭素鋼] S50C
        10 ～ 60
        10 ～ 500
        10 ～ 200
        S50C
        10
        1個
        [構造用鋼・炭素鋼] SS400
        10 ～ 60
        10 ～ 500
        10 ～ 200
        SS400
        10
        1個
        [プリハードン鋼] NAK55
        3 ～ 9.99
        10 ～ 100
        10 ～ 100
        NAK55
        10
        1個
        [プリハードン鋼] PXA30
        3 ～ 9.99
        10 ～ 160
        10 ～ 160
        PXA30
        10
        1個
        [構造用鋼・炭素鋼] S50C
        3 ～ 9.99
        10 ～ 160
        10 ～ 160
        S50C
        10
        1個
        [構造用鋼・炭素鋼] SS400
        5 ～ 9.99
        10 ～ 160
        10 ～ 160
        SS400
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        7日目
        -
        ( - )
        7日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        板厚0.01mm指定　平面度0.01（100mm基準）の高精度プレート。材質：SS400・S50C・PXA30・NAK55

        ご注意

        • 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
        • 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
        • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より製作可否含めたお見積もりをお願いします。
        • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
        技術情報

        納期・価格

        価格表

        [ ! ]価格表に「－」の表記はお取り扱いがございません。

        ■薄板サイズ（T=3〜9.99mm）
        0.1mm単位T 0.01mm単位
        AB3〜4.995〜7.998.0〜9.99
        U−SCFBGU−PXSGU−NAKSGU−SSFBGU−SCFBGU−PXSGU−NAKSGU−SSFBGU−SCFBGU−PXSGU−NAKSG
        10.0〜 60.010.0〜 60.02,5703,0303,4802,0401,9802,3302,6801,6101,8302,1602,680
        60.1〜 100.02,7403,4604,0101,9602,1002,6603,0801,6201,9502,4703,080
        100.1〜 130.0−−−−−−−1,8102,2602,920−
        130.1〜 160.0−−−−−−−2,0702,5703,370−
        10.0〜 60.060.1〜 100.02,7403,4604,0101,9602,1002,6603,0801,6201,9502,4702,860
        60.1〜 100.03,4004,4605,2202,0702,5603,4304,0201,7002,3703,1803,730
        100.1〜 130.0−−−−−−−1,9102,6903,730−
        130.1〜 160.0−−−−−−−2,1903,0204,270−
        10.0〜 60.0100.1〜 130.0−−−−−−−1,8102,2602,920−
        60.1〜 100.0−−−−−−−1,9102,6903,730−
        100.1〜 130.0−−−−−−−1,9503,0804,400−
        130.1〜 160.0−−−−−−−2,2803,4705,070−
        10.0〜 60.0130.1〜 160.0−−−−−−−2,0702,5703,370−
        60.1〜 100.0−−−−−−−2,1903,0204,270−
        100.1〜 130.0−−−−−−−2,2803,4705,070−
        130.1〜 160.0−−−−−−−2,6003,9105,860−
        ■標準サイズ（T=10〜60mm）
        [ ! ]金額はWOSにてご確認ください。
        0.1mm単位T 0.01mm単位
        AB10.0〜20.020.01〜30.030.01〜40.040.01〜50.050.01〜60.0
        SSFBGSCFBGPXSGNAKSGSSFBGSCFBGPXSGNAKSGSSFBGSCFBGPXSGNAKSGSSFBGSCFBGPXSGNAKSGSSFBGSCFBGPXSGNAKSG
        10.0〜 60.010.0〜60.0
        60.1〜 100.0
        100.1〜 130.0
        130.1〜 160.0
        160.1〜 180.0
        180.1〜 200.0
        200.1〜 250.020.0〜60.0
        250.1〜 300.0
        300.1〜 350.0  −−  −−  −−  −−  −−
        350.1〜 400.0  −−  −−  −−  −−  −−
        400.1〜 450.0  −−  −−  −−  −−  −−
        450.1〜 500.0  −−  −−  −−  −−  −−
        10.0〜 60.060.1〜100.0
        60.1〜 100.0
        100.1〜 130.0
        130.1〜 160.0
        160.1〜 180.0
        180.1〜 200.0
        200.1〜 250.0
        250.1〜 300.0
        300.1〜 350.0  −−  −−  −−  −−  −−
        350.1〜 400.0  −−  −−  −−  −−  −−
        400.1〜 450.0  −−  −−  −−  −−  −−
        450.1〜 500.0  −−  −−  −−  −−  −−
        10.0〜 60.0100.1〜130.0
        60.1〜 100.0
        100.1〜 130.0
        130.1〜 160.0
        160.1〜 180.0
        180.1〜 200.0
        200.1〜 250.0
        250.1〜 300.0
        300.1〜 350.0  −−  −−  −−  −−  −−
        350.1〜 400.0  −−  −−  −−  −−  −−
        400.1〜 450.0  −−  −−  −−  −−  −−
        450.1〜 500.0  −−  −−  −−  −−  −−
        10.0〜 60.0130.1〜160.0
        60.1〜 100.0
        100.1〜 130.0
        130.1〜 160.0
        160.1〜 180.0
        180.1〜 200.0
        200.1〜 250.0
        250.1〜 300.0
        300.1〜 350.0  −−  −−  −−  −−  −−
        350.1〜 400.0  −−  −−  −−  −−  −−
        400.1〜 450.0  −−  −−  −−  −−  −−
        450.1〜 500.0  −−  −−  −−  −−  −−
        10.0〜 60.0160.1〜180.0
        60.1〜 100.0
        100.1〜 130.0
        130.1〜 160.0
        160.1〜 180.0
        180.1〜 200.0
        200.1〜 250.0
        250.1〜 300.0
        300.1〜 350.0  −−  −−  −−  −−  −−
        350.1〜 400.0  −−  −−  −−  −−  −−
        400.1〜 450.0  −−  −−  −−  −−  −−
        450.1〜 500.0  −−  −−  −−  −−  −−
        10.0〜 60.0180.1〜200.0
        60.1〜 100.0
        100.1〜 130.0
        130.1〜 160.0
        160.1〜 180.0
        180.1〜 200.0
        200.1〜 250.0
        250.1〜 300.0
        300.1〜 350.0  −−  −−  −−  −−  −−
        350.1〜 400.0  −−  −−  −−  −−  −−
        400.1〜 450.0  −−  −−  −−  −−  −−
        450.1〜 500.0  −−  −−  −−  −−  −−

        納期

        •薄板サイズ

         3 日目出荷

        •標準サイズ

         3 日目出荷
        急

        ストークA

        		翌日出荷800円/1本
        [ ! ]3本以上で１明細行当たり一律2,160円

        [ ! ]11個以上は納期が変わる可能性がございます。


        出荷日については、こちらをご覧ください。

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
