Ｓ５０Ｃフリープレート
- 通常単価(税別)
- -
- 税込単価
- -
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズの...
詳細情報を確認するご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- 2面フライスはA・B寸をお客様にて追加工いただく事を目的としています。取り代として公差はプラス目でございます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が112型番あります。

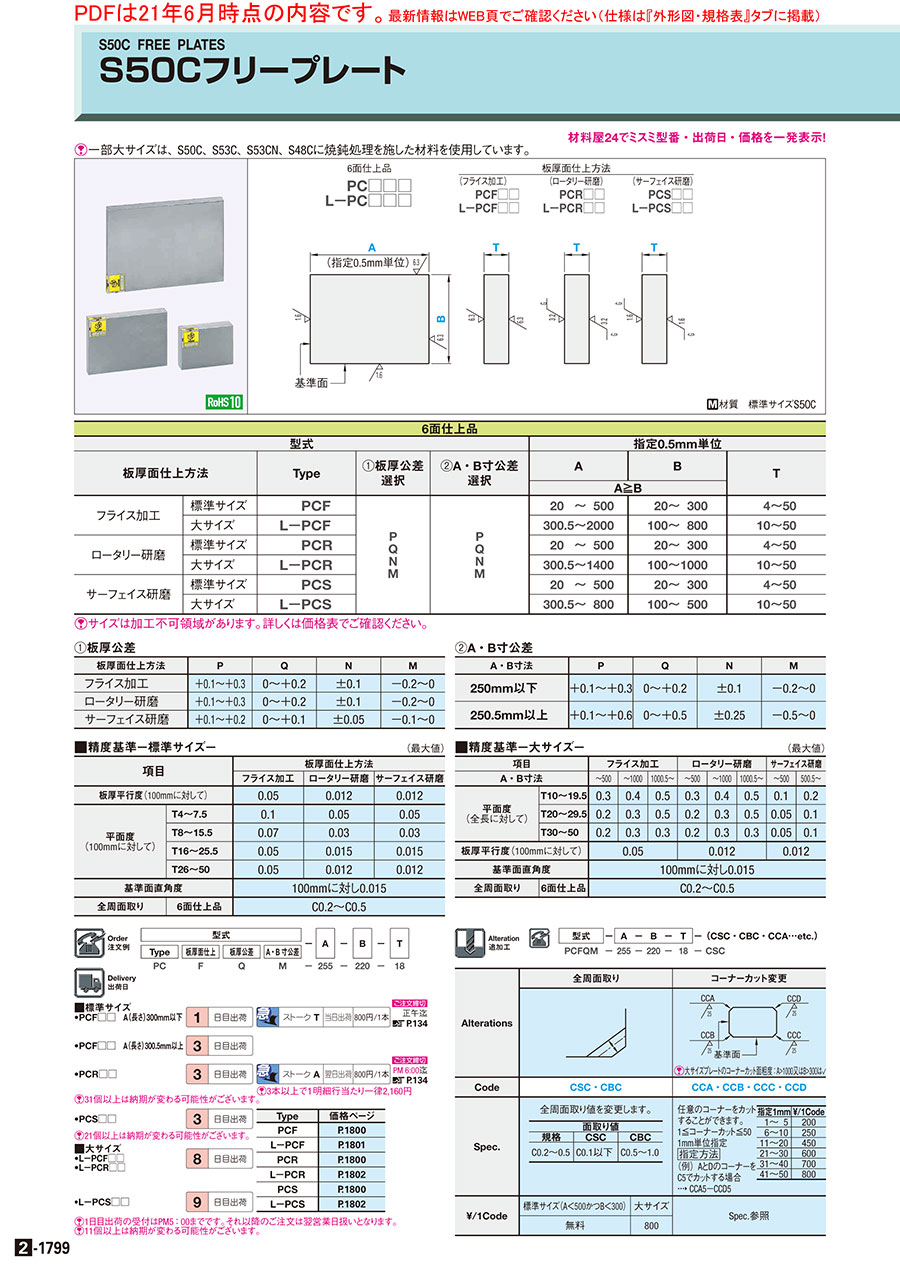

外形図・規格表
外形図
| 板厚面仕上方法 | ||||||||
| 6面仕上品 | （フライス加工） | （ロータリー研磨） | （サーフェイス研磨） | |||||
L－ | PC□□□ PC□□□ | PCF□□ L－PCF□□ | PCR□□ L－PCR□□ | PCS□□ L－PCS□□ | ||||
 |  |  |  | |||||
[ M ]材質 標準サイズS50C
規格表
| 型式 | − | A | − | B | − | T | ||||||
| Type | 板厚面仕上 | 板厚公差 | A・B寸公差 | |||||||||
| PC | F | Q | M | − | 255 | − | 220 | − | 18 | |||
| 6面仕上品 | |||||||
| 型式 | 指定0.5mm単位 | ||||||
| 板厚面仕上方法 | Type | ①板厚公差 選択 | ②A・B寸公差 選択 | A | B | T | |
| A≧B | |||||||
| フライス加工 | 標準サイズ | PCF | P Q N M | P Q N M | 20 〜 500 | 20〜 300 | 4〜50 |
| 大サイズ | L－PCF | 300.5〜2000 | 100〜 800 | 10〜50 | |||
| ロータリー研磨 | 標準サイズ | PCR | 20 〜 500 | 20〜 300 | 4〜50 | ||
| 大サイズ | L－PCR | 300.5〜1400 | 100〜1000 | 10〜50 | |||
| サーフェイス研磨 | 標準サイズ | PCS | 20 〜 500 | 20〜 300 | 4〜50 | ||
| 大サイズ | L－PCS | 300.5〜 800 | 100〜 500 | 10〜50 | |||
①
板厚公差
| 板厚面仕上方法 | P | Q | N | M |
| フライス加工 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| ロータリー研磨 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| サーフェイス研磨 | ＋0.1〜＋0.2 | 0〜＋0.1 | ±0.05 | −0.1〜0 |
A・B寸公差
| A・B寸法 | P | Q | N | M |
| 250mm以下 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| 250.5mm以上 | ＋0.1〜＋0.6 | 0〜＋0.5 | ±0.25 | −0.5〜0 |
■精度基準−標準サイズ− （最大値）
| 項目 | 板厚面仕上方法 | |||
| フライス加工 | ロータリー研磨 | サーフェイス研磨 | ||
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | 0.012 | |
| 平面度 (100mmに対して) | T4〜7.5 | 0.1 | 0.05 | 0.05 |
| T8〜15.5 | 0.07 | 0.03 | 0.03 | |
| T16〜25.5 | 0.05 | 0.015 | 0.015 | |
| T26〜50 | 0.05 | 0.012 | 0.012 | |
| 基準面直角度 | 100mmに対し0.015 | |||
| 全周面取り | 6面仕上品 | C0.2〜C0.5 | ||
■精度基準−大サイズ− （最大値）
| 項目 | フライス加工 | ロータリー研磨 | サーフェイス研磨 | ||||||
| A・B寸法 | 〜500 | 〜1000 | 1000.5〜 | 〜500 | 〜1000 | 1000.5〜 | 〜500 | 500.5〜 | |
| 平面度 (全長に対して) | T10〜19.5 | 0.3 | 0.4 | 0.5 | 0.3 | 0.4 | 0.5 | 0.1 | 0.2 |
| T20〜29.5 | 0.2 | 0.3 | 0.5 | 0.2 | 0.3 | 0.5 | 0.05 | 0.1 | |
| T30〜50 | 0.2 | 0.3 | 0.3 | 0.2 | 0.3 | 0.3 | 0.05 | 0.1 | |
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | 0.012 | ||||||
| 基準面直角度 | 100mmに対し0.015 | ||||||||
| 全周面取り | 6面仕上品 | C0.2〜C0.5 | |||||||
追加工
| 型式 | − | A | − | B | − | T | − | (CSC・CBC・CCA…etc.) |
| PCFQM | − | 255 | − | 220 | − | 18 | − | CSC |
| Alterations | 全周面取り | コーナーカット変更 | |||||||||||||||||||||||||
 |  | ||||||||||||||||||||||||||
[ ! ]大サイズプレートのコーナーカット面粗度：A>1000又はB>300は | |||||||||||||||||||||||||||
| Code | CSC・CBC | CCA・CCB・CCC・CCD | |||||||||||||||||||||||||
| Spec. | 全周面取り値を変更します。
| 任意のコーナーをカット することができます。 1≦コーナーカット≦50 1mm単位指定 指定方法 （例）AとDのコーナーを C5でカットする場合 →CCA5－CCD5 |
| ||||||||||||||||||||||||
| ¥/1Code | 標準サイズ（A＜500かつB＜300） | 大サイズ | Spec.参照 | ||||||||||||||||||||||||
| 無料 | 800 | ||||||||||||||||||||||||||
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【最大10%プライスダウン！】長さ：100mm以上、幅100mm以上のサイズのプレートをプライスダウンしました。
【特長】・小物・大物サイズまで寸法・公差・仕上方法をフリーに選定！
ご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- 2面フライスはA・B寸をお客様にて追加工いただく事を目的としています。取り代として公差はプラス目でございます。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■標準サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 4・4.5 | 5〜7 | 7.5〜9 | 9.5〜11 | 11.5〜13 | 13.5〜16 | 16.5〜20 | 20.5〜22 | 22.5〜25 | 25.5〜28 | 28.5〜30 | 30.5〜35 | 35.5〜40 | 40.5〜45 | 45.5〜50 |
| PCF□□ (6面フライス) 大サイズはこちらに 掲載しています。 | 20 〜 50 | 20〜25 | |||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜250 | − | ||||||||||||||||
| 25.5〜 50 | 25.5〜40 | ||||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 80.5〜100 | 80.5〜100 | ||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 100.5〜125 | 100.5〜125 | − | |||||||||||||||
| 125.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 125.5〜200 | 125.5〜150 | − | |||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 150.5〜200 | 150.5〜160 | − | |||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 160.5〜200 | 160.5〜200 | − | − | ||||||||||||||
| 200.5〜500 | − | − | |||||||||||||||
| 200.5〜500 | 200.5〜250 | − | − | ||||||||||||||
| 250.5〜500 | 250.5〜300 | − | − |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 4・4.5 | 5〜7 | 7.5〜9 | 9.5〜11 | 11.5〜13 | 13.5〜16 | 16.5〜20 | 20.5〜22 | 22.5〜25 | 25.5〜28 | 28.5〜30 | 30.5〜35 | 35.5〜40 | 40.5〜45 | 45.5〜50 |
| PCR□□ (側面フライス 板厚面ロータリー研磨) 大サイズはこちらに 掲載しています。 | 20 〜 50 | 20〜25 | |||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜250 | − | ||||||||||||||||
| 25.5〜 50 | 25.5〜40 | ||||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 80.5〜100 | 80.5〜100 | ||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 100.5〜125 | 100.5〜125 | − | |||||||||||||||
| 125.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 125.5〜200 | 125.5〜150 | − | |||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 150.5〜200 | 150.5〜160 | − | |||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 160.5〜200 | 160.5〜200 | − | − | ||||||||||||||
| 200.5〜500 | − | − | |||||||||||||||
| 200.5〜500 | 200.5〜250 | − | − | ||||||||||||||
| 250.5〜500 | 250.5〜300 | − | − |
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
| 型式 | A | T B | 4・4.5 | 5〜7 | 7.5〜9 | 9.5〜11 | 11.5〜13 | 13.5〜16 | 16.5〜20 | 20.5〜22 | 22.5〜25 | 25.5〜28 | 28.5〜30 | 30.5〜35 | 35.5〜40 | 40.5〜45 | 45.5〜50 |
| PCS□□ (側面フライス 板厚面サーフェイス研磨) 大サイズはこちらに 掲載しています。 | 20 〜 50 | 20〜25 | |||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜250 | − | ||||||||||||||||
| 25.5〜 50 | 25.5〜40 | ||||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||||||||
| 50.5〜 75 | |||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||||||||
| 75.5〜100 | |||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 80.5〜100 | 80.5〜100 | ||||||||||||||||
| 100.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 100.5〜125 | 100.5〜125 | − | |||||||||||||||
| 125.5〜200 | − | ||||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 125.5〜200 | 125.5〜150 | − | |||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 150.5〜200 | 150.5〜160 | − | |||||||||||||||
| 200.5〜500 | − | ||||||||||||||||
| 160.5〜200 | 160.5〜200 | − | − | ||||||||||||||
| 200.5〜500 | − | − | |||||||||||||||
| 200.5〜500 | 200.5〜250 | − | − | ||||||||||||||
| 250.5〜500 | 250.5〜300 | − | − |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 10〜11.5 | 12〜13.5 | 14〜16.5 | 17〜20.5 | 21〜22.5 | 23〜25.5 | 26〜28.5 | 29〜30.5 | 31〜35.5 | 36〜39.5 | 40・40.5 | 41〜44.5 | 45・45.5 | 46〜49.5 | 50 |
| L−PCF□□ (6面フライス) | 500.5〜 600 | 100〜125 | |||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 125.5〜150 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 150.5〜160 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 160.5〜200 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 200.5〜250 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | |||||||||||||||||
| 1200.5〜1400 | |||||||||||||||||
| 1400.5〜1600 | |||||||||||||||||
| 1600.5〜1800 | |||||||||||||||||
| 500.5〜 600 | 250.5〜300 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | |||||||||||||||||
| 1200.5〜1400 | |||||||||||||||||
| 1400.5〜1600 | |||||||||||||||||
| 1600.5〜1800 | |||||||||||||||||
| 1800.5〜2000 | − | − | − | − | |||||||||||||
| 300.5〜 500 | 300.5〜400 | ||||||||||||||||
| 500.5〜 600 | |||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | |||||||||||||||||
| 1200.5〜1400 | |||||||||||||||||
| 1400.5〜1600 | |||||||||||||||||
| 1600.5〜1800 | |||||||||||||||||
| 1800.5〜2000 | − | − | − | − | |||||||||||||
| 400.5〜 500 | 400.5〜500 | ||||||||||||||||
| 500.5〜 600 | |||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | − | ||||||||||||||||
| 1200.5〜1400 | − | ||||||||||||||||
| 1400.5〜1600 | − | − | |||||||||||||||
| 1600.5〜1800 | − | − | − | − | |||||||||||||
| 1800.5〜2000 | − | − | − | − | |||||||||||||
| 500.5〜 600 | 500.5〜600 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | − | − | |||||||||||||||
| 1200.5〜1400 | − | − | − | − | |||||||||||||
| 1400.5〜1600 | − | − | − | − | |||||||||||||
| 1600.5〜1800 | − | − | − | − | |||||||||||||
| 1800.5〜2000 | − | − | − | − | |||||||||||||
| 600.5〜 800 | 600.5〜800 | ||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | − | − | |||||||||||||||
| 1200.5〜1400 | − | − | − | − | |||||||||||||
| 1400.5〜1600 | − | − | − | − | |||||||||||||
| 1600.5〜1800 | − | − | − | − | |||||||||||||
| 1800.5〜2000 | − | − | − | − |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 10〜11.5 | 12〜13.5 | 14〜16.5 | 17〜20.5 | 21〜22.5 | 23〜25.5 | 26〜28.5 | 29〜30.5 | 31〜35.5 | 36〜39.5 | 40・40.5 | 41〜44.5 | 45・45.5 | 46〜49.5 | 50 |
| L−PCR□□ (側面フライス 板厚面ロータリー研磨) | 500.5〜 600 | 100〜125 | |||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 125.5〜150 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 150.5〜160 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 160.5〜200 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 500.5〜 600 | 200.5〜250 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | |||||||||||||||||
| 1200.5〜1400 | |||||||||||||||||
| 500.5〜 600 | 250.5〜300 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | |||||||||||||||||
| 1200.5〜1400 | |||||||||||||||||
| 300.5〜 500 | 300.5〜400 | ||||||||||||||||
| 500.5〜 600 | |||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | |||||||||||||||||
| 1200.5〜1400 | |||||||||||||||||
| 400.5〜 500 | 400.5〜500 | ||||||||||||||||
| 500.5〜 600 | |||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | − | ||||||||||||||||
| 1200.5〜1400 | − | − | |||||||||||||||
| 500.5〜 600 | 500.5〜600 | ||||||||||||||||
| 600.5〜 800 | |||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | − | − | |||||||||||||||
| 1200.5〜1400 | − | − | − | − | |||||||||||||
| 600.5〜 800 | 600.5〜800 | ||||||||||||||||
| 800.5〜1000 | |||||||||||||||||
| 1000.5〜1200 | − | − | |||||||||||||||
| 1200.5〜1400 | − | − | − | − | |||||||||||||
| 800.5〜1000 | 800.5〜1000 | − | − | − | − | ||||||||||||
| 1000.5〜1200 | − | − | − | − | |||||||||||||
| 1200.5〜1400 | − | − | − | − |
■大サイズ A・B・T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を超えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A 0.5mm単位 | T B | 10〜11.5 | 12〜13.5 | 14〜16.5 | 17〜20.5 | 21〜22.5 | 23〜25.5 | 26〜28.5 | 29〜30.5 | 31〜35.5 | 36〜39.5 | 40・40.5 | 41〜44.5 | 45・45.5 | 46〜49.5 | 50 |
| L−PCS□□ (側面フライス 板厚面サーフェイス研磨) | 500.5〜800 | 100〜125 | |||||||||||||||
| 500.5〜800 | 125.5〜150 | ||||||||||||||||
| 500.5〜800 | 150.5〜160 | ||||||||||||||||
| 500.5〜800 | 160.5〜200 | ||||||||||||||||
| 500.5〜800 | 200.5〜250 | ||||||||||||||||
| 500.5〜800 | 250.5〜300 | ||||||||||||||||
| 300.5〜500 | 300.5〜400 | ||||||||||||||||
| 500.5〜800 | |||||||||||||||||
| 400.5〜500 | 400.5〜500 | ||||||||||||||||
| 500.5〜800 |
■標準サイズ SC2RG□ 上下面ロータリー研磨（側面仕上げなし） A・B 1mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を越えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A 1mm単位 | T B | 5〜7 | 7.5〜9 | 9.5〜11 | 11.5〜13 | 13.5〜16 | 16.5〜20 | 20.5〜22 | 22.5〜25 | 25.5〜28 | 28.5〜30 | 30.5〜35 | 35.5〜40 | 40.5〜45 | 45.5〜50 |
| SC2RG□ 大サイズは こちら に掲載しています。 | 20〜 50 | 20〜25 | − | − | − | − | ||||||||||
| 51〜 75 | − | − | − | − | ||||||||||||
| 76〜100 | − | − | − | − | ||||||||||||
| 101〜250 | − | − | − | − | ||||||||||||
| 26〜 50 | 26〜40 | − | − | |||||||||||||
| 51〜 75 | − | − | ||||||||||||||
| 76〜100 | − | − | − | |||||||||||||
| 101〜200 | − | − | ||||||||||||||
| 201〜500 | − | − | ||||||||||||||
| 41〜 50 | 41〜60 | |||||||||||||||
| 51〜 75 | ||||||||||||||||
| 76〜100 | ||||||||||||||||
| 101〜200 | ||||||||||||||||
| 201〜500 | ||||||||||||||||
| 61〜 75 | 61〜80 | |||||||||||||||
| 76〜100 | ||||||||||||||||
| 101〜200 | ||||||||||||||||
| 201〜500 | ||||||||||||||||
| 81〜100 | 81〜100 | |||||||||||||||
| 101〜200 | ||||||||||||||||
| 201〜500 | ||||||||||||||||
| 101〜125 | 101〜125 | |||||||||||||||
| 126〜200 | ||||||||||||||||
| 201〜500 | ||||||||||||||||
| 126〜200 | 126〜150 | |||||||||||||||
| 201〜500 | ||||||||||||||||
| 151〜200 | 151〜160 | |||||||||||||||
| 201〜500 | ||||||||||||||||
| 161〜200 | 161〜200 | − | ||||||||||||||
| 201〜500 | − | |||||||||||||||
| 201〜500 | 201〜250 | − | ||||||||||||||
| 251〜500 | 251〜300 | − |
■ 大サイズ L−SC2RG□ 上下面ロータリー研磨（側面仕上げなし） A・B 1mm単位 T 0.5mm単位
[ ! ]金額はWOSにてご確認ください。
[ ! ]板厚50を越えるサイズ・精級公差は『材料屋24サイト』のみお選びいただけます。詳細はこちらをご参照ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 10～11.5 | 12～13.5 | 14～16.5 | 17～20.5 | 21～22.5 | 23～25.5 | 26～28.5 | 29～30.5 | 31～35.5 | 36～39.5 | 40・40.5 | 41～44.5 | 45・45.5 | 46～49.5 | 50.0 |
| L−SC2RG□ | 501～ 600 | 100～125 | |||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 501～ 600 | 126～150 | ||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 501～ 600 | 151～160 | ||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 501～ 600 | 161～200 | ||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 501～ 600 | 201～250 | ||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 1001～1200 | |||||||||||||||||
| 1201～1400 | |||||||||||||||||
| 501～ 600 | 251～300 | ||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 1001～1200 | |||||||||||||||||
| 1201～1400 | |||||||||||||||||
| 301～ 500 | 301～400 | ||||||||||||||||
| 501～ 600 | |||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 1001～1200 | |||||||||||||||||
| 1201～1400 | |||||||||||||||||
| 401～ 500 | 401～500 | ||||||||||||||||
| 501～ 600 | |||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 1001～1200 | − | ||||||||||||||||
| 1201～1400 | − | − | |||||||||||||||
| 501～ 600 | 501～600 | ||||||||||||||||
| 601～ 800 | |||||||||||||||||
| 801～1000 | |||||||||||||||||
| 1001～1200 | − | − | |||||||||||||||
| 1201～1400 | − | − | − | − | |||||||||||||
| 601～ 800 | 601～800 | ||||||||||||||||
| 801～1000 | |||||||||||||||||
| 1001～1200 | − | − | |||||||||||||||
| 1201～1400 | − | − | − | − | |||||||||||||
| 801～1000 | 801～1000 | − | − | − | − | ||||||||||||
| 1001～1200 | − | − | − | − | |||||||||||||
| 1201～1400 | − | − | − | − |
納期
■標準サイズ
| ご注文締切 | |||||||||
| •PCF□□ A（長さ）300mm以下 | 1 | 日目出荷 | 急 | ストークT | 当日出荷 | 800円/1本 | 正午迄 | >>こちら |
•PCF□□ A（長さ）300.5mm以上
| 3 | 日目出荷 |
| ご注文締切 | |||||||||
| •PCR□□ | 3 | 日目出荷 | 急 | ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 | >>こちら |
[ ! ]3本以上で1明細行当たり一律2,160円
[ ! ]31個以上は納期が変わる可能性がございます。
| •PCS□□ [ ! ]21個以上は納期が変わる可能性がございます。 |
|
| ||||||||||||||||
| ■大サイズ •L－PCF□□ •L－PCR□□ |
| |||||||||||||||||
| •L－PCS□□ |
|
[ ! ]11個以上は納期が変わる可能性がございます。
出荷日については、こちらをご覧ください。
概要・仕様
仕様・概要
6面フライス
6面フライス＋上下面ロータリー
6面フライス＋上下面サーフェイス
6面フライス＋上下面ロータリー
6面フライス＋上下面サーフェイス
商品担当おすすめ
Ｓ５０Ｃフリープレートのレビュー
マシニングセンターの治具のベース
5
5.02019/07/05
マシニングセンターの治具のベースとして使用しています。寸法を指定できるので、追加工を減らすことができます。
2人が参考にしています。
技能検定用練習材として使用
4
4.02018/03/20
治工具仕上げ2級の練習用として使用。本来は研磨仕上げなので、黒皮材を使用すると感覚が違い過ぎるのでＮＧ。６Ｆプレートなの...もっと読む
2人が参考にしています。
旋盤の敷板
5
5.02017/10/10
旋盤用穴くりバイトの高さ合わせに使用しました。
高さを計算してプレートを注文しているので、無駄なく段取りができています。
2人が参考にしています。
治具部品
4
4.02016/07/22
寸法が細かく指定でき精度も満足のいくものです。
またC面加工の指定もでき、２次バリもそれほど出ていないので、使いやすいと...もっと読む
2人が参考にしています。
治具製作用に
4
4.02016/05/12
希望寸法が細かく指定でき便利に使用させていただいています。
個数も1ヶ～の注文が出来便利ですが、小物になると過剰包装にも...もっと読む
2人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
金属プレート・ブロックカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
SS400フリープレート(WEB掲載品)
4.5通常出荷日:当日出荷可能1日目～
ミスミ
A5052P フリープレート(WEB掲載品）
4.5通常出荷日:当日出荷可能1日目～
ミスミ
S50Cフリープレート（WEB掲載品）
4.6通常出荷日:当日出荷可能1日目～
ミスミ
金属ブロック 標準タイプ
4.5通常出荷日:3日目
ミスミ
A5052P 切り板（WEB掲載品）
4.6通常出荷日:1日目～ミスミ
ＳＳ４００フリープレート
4.5通常出荷日:当日出荷可能1日目～ミスミ
アルミフリープレート Ａ５０５２Ｐ
4.6通常出荷日:当日出荷可能1日目～
ミスミ
ＳＳ４００ Ａ寸フリープレート（6面フライス相当品）
4.5通常出荷日:当日出荷可能1日目
ミスミ
A2017P フリープレート（WEB掲載品）
4.7通常出荷日:当日出荷可能1日目～
