フォールディング取手
- 通常単価(税別)
- 1,906円～3,095円
- 税込単価
- 2,097円～3,405円
外付けタイプで取手部の折りたたみが可能な為、安全対策にもなります。
詳細情報を確認するご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

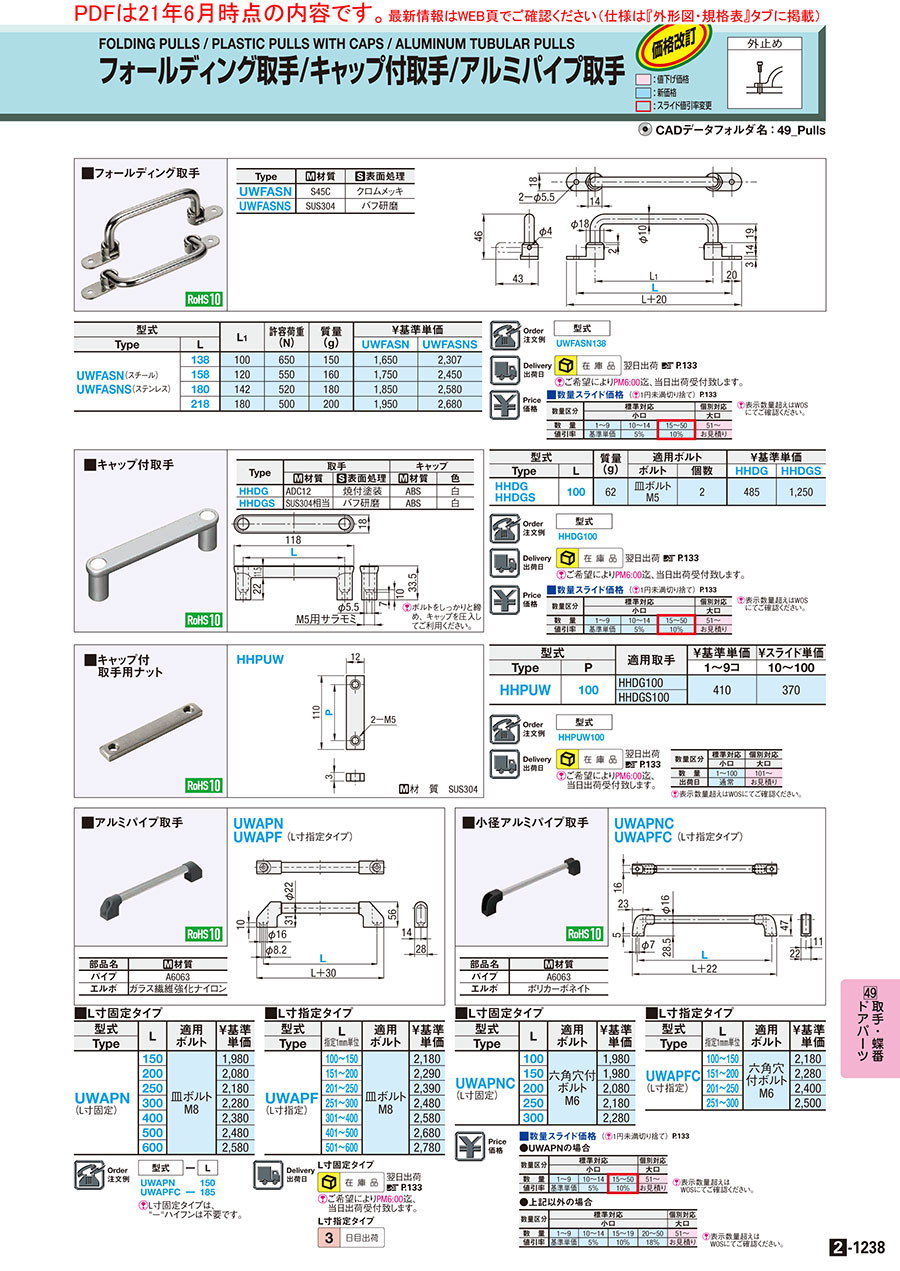

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 |
| UWFASN | S45C | クロムメッキ |
| UWFASNS | SUS304 | バフ研磨 |
規格表
| 型式 |
| UWFASN138 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L1 | 許容荷重 (N) | 質量 (g) | ￥基準単価 | ||
| Type | L | UWFASN | UWFASNS | |||
| UWFASN(スチール) UWFASNS(ステンレス) | 138 | 100 | 650 | 150 | 1,733 | 2,499 |
| 158 | 120 | 550 | 160 | 1,838 | 2,604 | |
| 180 | 142 | 520 | 180 | 1,943 | 2,709 | |
| 218 | 180 | 500 | 200 | 2,048 | 2,814 | |
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| クロムメッキ | - | 鉄鋼 銅 黄銅 | - | 光沢ある外観 耐食性良好 クロムメッキ同士の摺動は焼付きやすい | 必要に応じ、ニッケルの下地メッキをする 深い凹みは不可 | UWFASN |
| バフ研磨 | - | - | - | - | - | UWFASNS |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | フォールディング取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | フォールディング取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
- 使用時に持ち上げる仕様の取手で、ロック機構はございません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,906円 ( 2,097円 ) | 在庫品1日目当日出荷可能 |
- |
2,022円 ( 2,224円 ) | 在庫品1日目当日出荷可能 |
- |
2,137円 ( 2,351円 ) | 在庫品1日目当日出荷可能 |
- |
2,253円 ( 2,478円 ) | 在庫品1日目当日出荷可能 |
- |
2,749円 ( 3,024円 ) | 在庫品1日目当日出荷可能 |
|
2,864円 ( 3,150円 ) | 在庫品1日目当日出荷可能 |
|
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
|
3,095円 ( 3,405円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外付けタイプで取手部の折りたたみが可能な為、安全対策にもなります。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
