リミットスイッチ付マグネットキャッチ 端子付タイプ
- 通常単価(税別)
- 1,478円
- 税込単価
- 1,626円
ドアや蓋の開閉状態を確実に検出できるリミットスイッチ付きマグネットキャッチです...
詳細情報を確認するご注意
- アルミフレーム取付用のプレート・ボルト・ナットがついたセット品もございます。商品ページはこちら
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

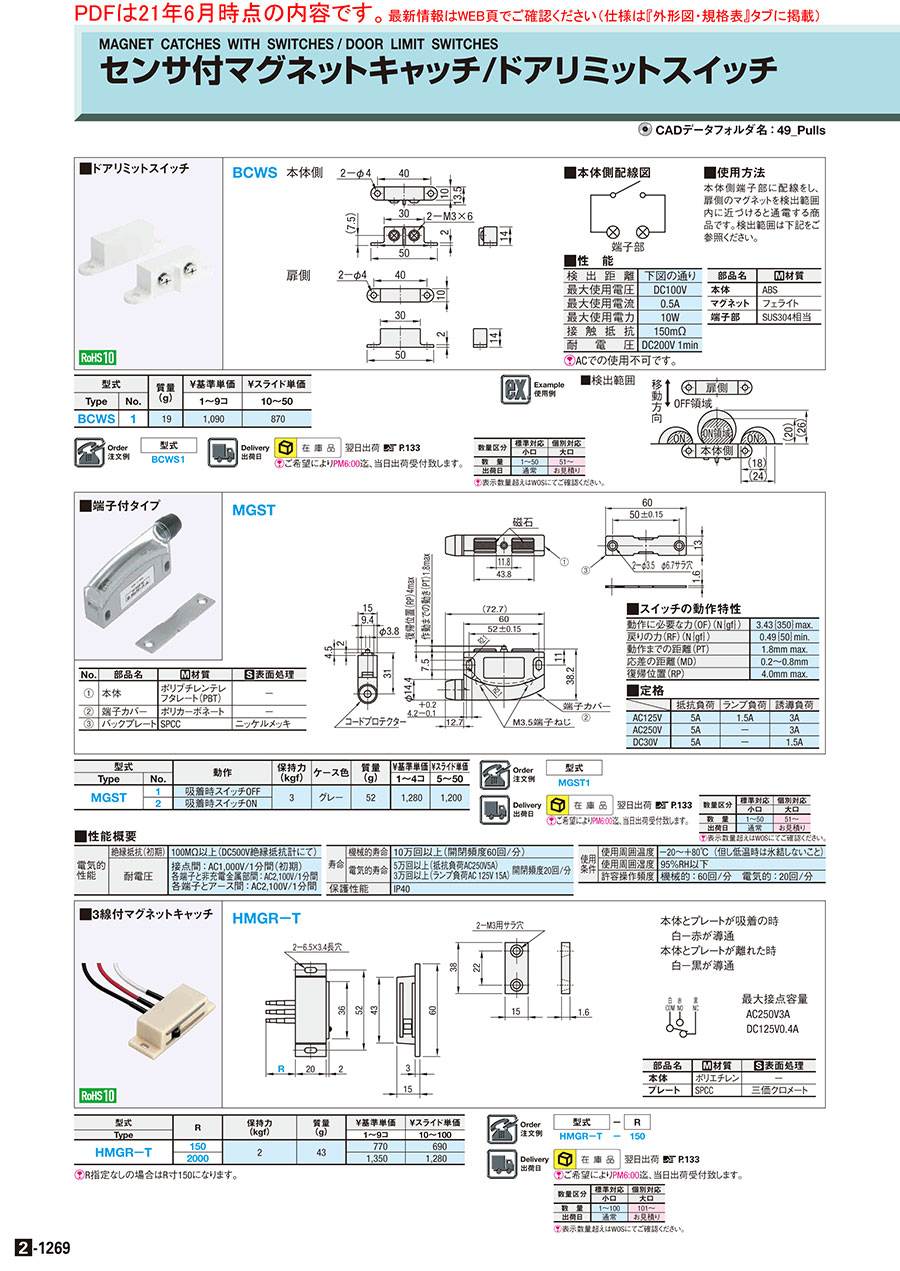

外形図・規格表
MGST
| No. | 部品名 | 材質 | 表面処理 |
| 本体 | ポリブチレンテレ フタレ−ト(PBT) | − | |
| 端子カバ− | ポリカ−ボネ−ト | − | |
| バックプレ−ト | SPCC | ニッケルメッキ |
規格表
| 型式 |
| MGST1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品に取り付けねじは付属しておりません。六角穴付ボルトはこちら。十字穴付皿小ねじはこちら。
＊木ねじの場合は呼び2.7皿頭が最適です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 動作 | 接点構成 | 保持力 (kgf) | ケ−ス色 | 質量 (g) | 推奨取付ボルト | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 本体 | バックプレート | 1〜4コ | 5〜50 | |||||
| MGST | 1 | 吸着時スイッチOFF（N.C.) | 1b | 3 | グレ− | 52 | M4 | M3皿＊ | 1,344 | 1,260 |
| 2 | 吸着時スイッチON（N.O.) | 1a | ||||||||
＊木ねじの場合は呼び2.7皿頭が最適です。
■スイッチの動作特性
■定格
| 動作に必要な力(OF)(N｛gf｝) | 3.43｛350｝max. |
| 戻りの力(RF)(N｛gf｝) | 0.49｛50｝min. |
| 動作までの距離(PT) | 1.8mm max. |
| 応差の距離(MD) | 0.2〜0.8mm |
| 復帰位置(RP) | 4.0mm max. |
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | |
| AC125V | 5A | 1.5A | 3A |
| AC250V | 5A | − | 3A |
| DC30V | 5A | − | 1.5A |
出力回路図
1a型 1b型
1a型 1b型
■性能概要
| 電気的 性能 | 絶縁抵抗(初期) | 100MΩ以上(DC500V絶縁抵抗計にて) |
| 耐電圧 | 接点間：AC1,000V/1分間(初期) 各端子と非充電金属部間：AC2,100V/1分間 各端子とア−ス間：AC2,100V/1分間 |
| 寿命 | 機械的寿命 | 10万回以上(開閉頻度60回/分) | |
| 電気的寿命 | 5万回以上(抵抗負荷AC250V5A) 3万回以上(ランプ負荷AC 125V 15A) | 開閉頻度20回/分 | |
| 保護性能 | IP40 | ||
| 使用 条件 | 使用周囲温度 | −20〜＋80℃(但し低温時は氷結しないこと) |
| 使用周囲湿度 | 95％RH以下 | |
| 許容操作頻度 | 機械的：60回/分 電気的：20回/分 |
結線情報
- 適用電線
仕上がり外径の最大
丸形・・・・・φ8mm以下
平形・・・・・長径9.4mm以下
（VVF2芯 導体径φ1.6）
- 電線加工寸法
電線の加工寸法は下図を参考にしてください。
- 結線
・端子ねじはM3.5角座金付きを使用しています。
・配線の際には、リード線を直接端子へ接続せず、圧着端子を介して接続してください。
但し、単線の場合は除きます。
結線方法
１．端子カバーは、商品側面の凹部にマイナスドライバー等を挿入し、取り外してください。
１．端子カバーは、商品側面の凹部にマイナスドライバー等を挿入し、取り外してください。
２．電線にゴムキャップ、端子カバーを下図の順に挿入し、圧着端子を端子に締め付けてください。
端子ねじの締めつけトルクは0.39～0.59N・ｍ（4～6kgf・cm）としてください。
３．VVF線の場合、本体側に電線を曲げて、形をととのえた後、端子カバーを装着してください。
端子カバーを装着した後、ゴムキャップを装着してください。
端子ねじの締めつけトルクは0.39～0.59N・ｍ（4～6kgf・cm）としてください。
３．VVF線の場合、本体側に電線を曲げて、形をととのえた後、端子カバーを装着してください。
端子カバーを装着した後、ゴムキャップを装着してください。
・結線情報は『Panasonic取扱説明書』より引用
詳細情報
基本情報
ドアや蓋の開閉状態を確実に検出できるリミットスイッチ付きマグネットキャッチです。吸着時ON・OFFの2種類から選べ、端子接続で配線も簡単。制御機器や安全管理に最適です。
ご注意
- アルミフレーム取付用のプレート・ボルト・ナットがついたセット品もございます。商品ページはこちら
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
リミットスイッチ付マグネットキャッチ 端子付タイプのレビュー
専用機用部品として
4
4.02020/04/06
センサー付きマグネットとしては安価です、客先より部品の指定なければ今後も使用していきます。
1人が参考にしています。
トビラの開閉確認用
4
4.02018/08/15
トビラの開閉確認用に使用しました。
よくやるトビラセンサーをキャンセルするのに
何かを挟むようなことは出来ません。
発注...もっと読む
1人が参考にしています。
扉の開閉検知に使用しています
5
5.02023/12/20
外販製品の扉部分の開閉検知に使用しています。当社では今回のようなケースと安全に関わる場所とで商品を使い分けています。以前...もっと読む
0人が参考にしています。
照明のスイッチ
4
4.02022/08/03
装置に追加する照明をカバー開閉時にオン・オフするためのスイッチとして使用。カバー開閉のどちらの状態で照明をオンにするか選...もっと読む
0人が参考にしています。
装置架台の部品
5
5.02019/09/21
装置架台の部品に、状況に応じて選定させていただいております。60ｐ1
0人が参考にしています。
よくあるご質問（FAQ）
Q最大接点接触抵抗を教えてください。
A
初期接点接触抵抗：15mΩ以下です。
なお、「初期」とは、使用してないまっさらな状態を指します。
なお、「初期」とは、使用してないまっさらな状態を指します。
Qこちらの商品は防水仕様でしょうか。
A
防水ではございません。防水規格IP40の仕様です。
