ミスミ

マグネットキャッチ　MGCE

  • 環境対応
    RoHS対応（10物質）
  • 種類
    マグネットキャッチ
  • マグネットキャッチ種類
    通常タイプ
  • マグネットキャッチ形状
    垂直形面付
  • 取付方法
    面付
  • 本体材質
    アルミニウム
  • 本体詳細材質
    アルミ合金
  • 本体材質（詳細）
    アルミ合金
  • 本体表面処理
    アルマイト
  • 吸着板
    あり
  • マグネット材質
    フェライト
  • マグネット表面処理
    なし
  • 吸着板表面処理
    ニッケルメッキ
  • 使用環境
    標準
  • 材質証明書
    対象
  • 材質証明書：材質
    ハウジング：アルミ合金|マグネット：フェライト|吸着板：SPCC
  • 材質証明書：表面処理
    ハウジング：アルマイト|吸着板：ニッケルメッキ

ご注意

  • アルミフレーム取付用のプレート・ボルト・ナットがついたセット品もございます。商品ページはこちら
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

3段スライドカバー

【ご利用無料】
アルミフレーム筐体
設計ソフト

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が3型番あります。
数量：

外形図・規格表

●●●:関連画像 MGCE1S MGCE1 MGCE2
No.部品名材質表面処理
ハウジングアルミ合金アルマイト
マグネットフェライト−
吸着板SPCC＊ニッケルメッキ
＊MGCE1のみ、三価クロメート

規格表

型式
MGCE2
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式保持力
(kgf)		質量
(g)		￥基準単価￥スライド単価
TypeNo.1〜19コ20〜50
MGCE1S0.57.5210200
15.536.7210200
2972289274
[ ! ]本商品に取り付けねじは付属しておりません。

型番リスト

表示件数
  • 1
    • 型番
    MGCE1
    MGCE1S
    MGCE2

    保持力【範囲選択】

    (N)

    保持力、引張力

    (N)

    長さ【範囲選択】

    (mm)

    長さ

    (mm)

    幅【範囲選択】

    (mm)

    幅

    (mm)

    ロック時総高さ

    (mm)

    取付穴径 (d)

    (mm)

    		RoHS?最小発注数量
    30.1～70
    53.9
    50.1～80
    56.5
    15.1～20
    15.5
    23.5
    3.5
    10
    1個
    ～15
    4.9
    ～40
    36
    ～10
    10
    9
    2.5
    10
    1個
    70.1～
    88.2
    80.1～
    86.5
    15.1～20
    15.5
    23.5
    3.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    231円
    ( 254円 )
    在庫品1日目当日出荷可能
    231円
    ( 254円 )
    在庫品1日目当日出荷可能
    318円
    ( 350円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    軽量なアルミ合金製の角型マグネットキャッチです。汎用性とコストパフォーマンスに優れ、しっかりとした保持力で固定できます。

    ご注意

    • アルミフレーム取付用のプレート・ボルト・ナットがついたセット品もございます。商品ページはこちら
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM6:00迄、当日出荷受付致します。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

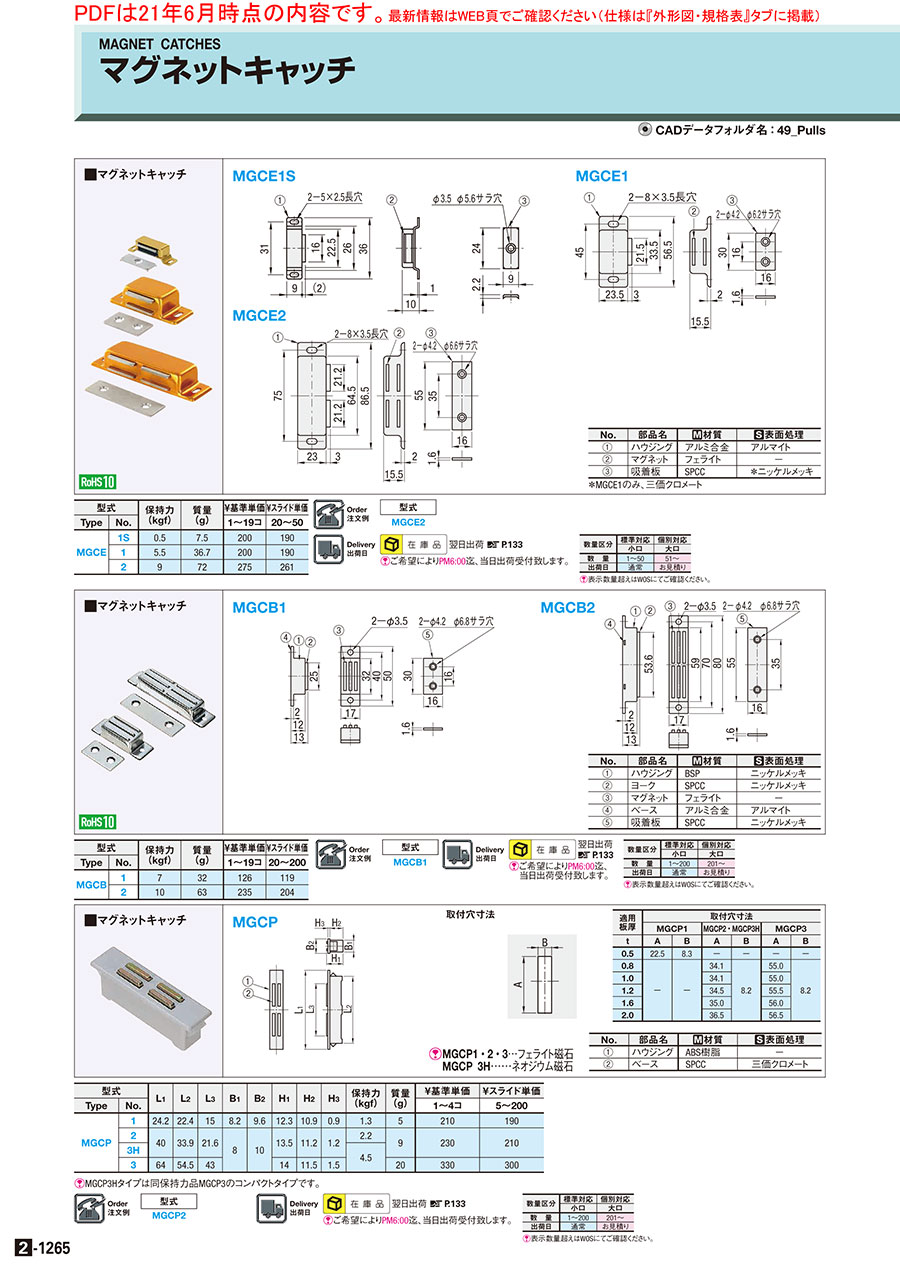

    2-1265

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    マグネットキャッチ　MGCEのレビュー
    4.5平均満足度：4.524件のレビュー
    扉開閉保持
    2
    満足度：2.02016/04/07
    型式「MGCE2」は「MGCE1」よりも、保持力が弱い事が有る。 半年に２回購入し両方とも不具合商品であった。 原因はメ...もっと読む
    10人が参考にしています。
    扉の開閉ロックに使用
    5
    満足度：5.02020/01/07
    ドアの開閉部のロックの交換用に本製品を使用しています。マグネットの力は、強すぎることも弱すぎることもなく、ちょうどよい感...もっと読む
    4人が参考にしています。
    安全柵扉に
    5
    満足度：5.02023/07/30
    安全柵扉に使用しました。 しっかりとキャッチ出来て開閉も問題ありません。
    0人が参考にしています。
    扉の開閉部部に使用
    5
    満足度：5.02022/07/13
    扉の上下部分によく使用しています。 保持力に関しても特に問題ないです。
    0人が参考にしています。
    ギヤ部分のカバー用として
    5
    満足度：5.02021/12/02
    ギヤ部分のBOXカバーでワーク交換時に開閉が必要な箇所への取付で、問題なく使用できています。
    0人が参考にしています。
