重量用抜差し蝶番

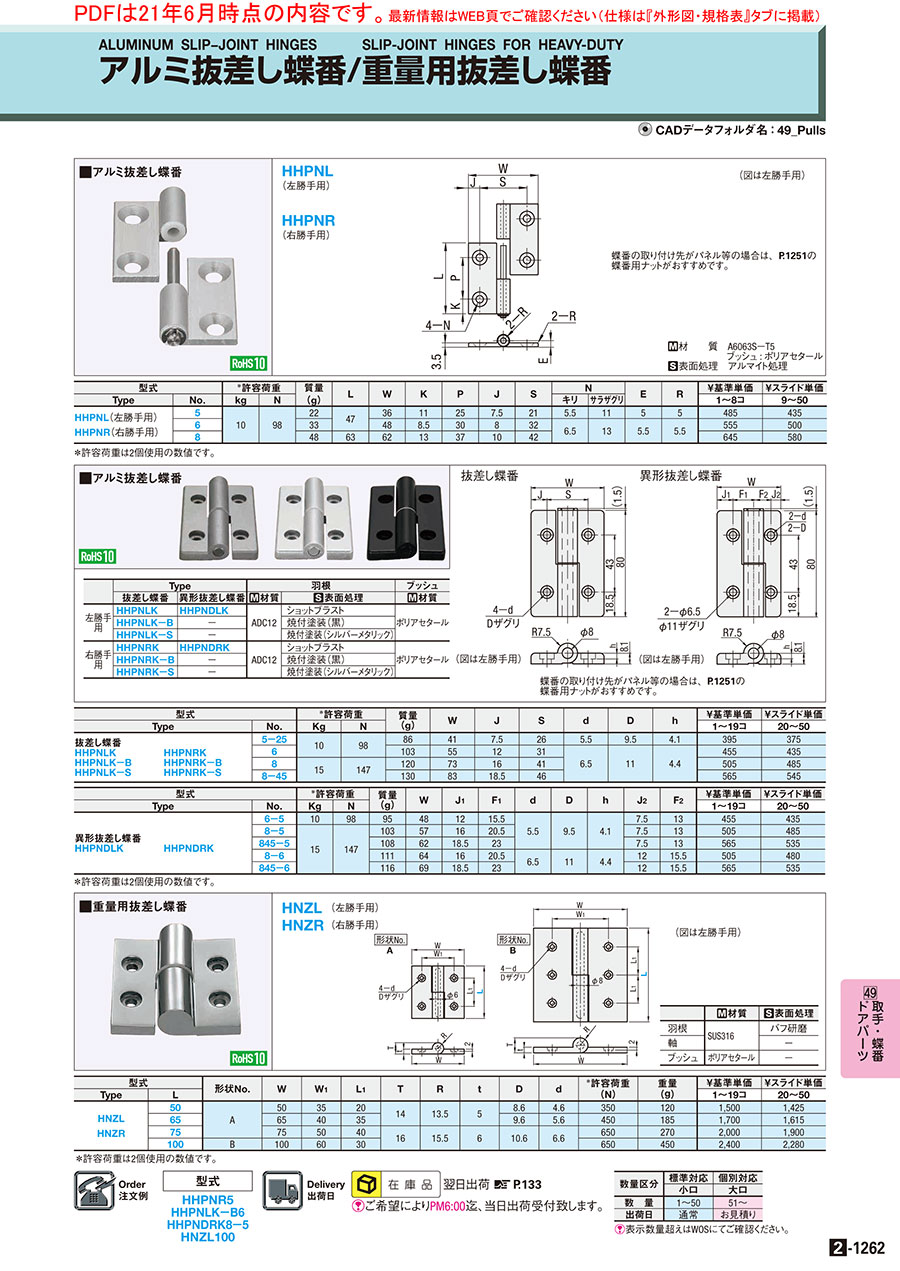

カタログ |P.2-1262

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 1,733円～2,772円

税込単価: 1,906円～3,049円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応蝶番重荷重用

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応抜差し蝶番高耐久タイプステンレス

通常価格(税別)： 1,030円 (税込価格：1,133円)

通常出荷日：9 日目～

高耐食性SUS316製の重量用抜差し蝶番です。最大650N（2個使用時）の許容...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
種類
抜差し蝶番
本体材質
SUS316
詳細材質
SUS316
取付穴タイプ
ザグリ
取付方法
ねじ止め
付加機能
なし（通常）
使用環境
標準
本体表面処理
バフ研磨
材質証明書
対象
材質証明書：材質
羽根：SUS316|軸：SUS316|ブッシュ：ポリアセタール
材質証明書：表面処理
羽根：バフ研磨

ご注意

蝶番の選定方法や取付方法はこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HNZL（左勝手用）
HNZR（右勝手用）
形状No.A

形状No.B

[ ! ]図はそれぞれ左勝手用です。

	[ M ]材質	[ S ]表面処理
羽根	SUS316	バフ研磨
軸	SUS316	−
ブッシュ	ポリアセタール	−

規格表

型式

HNZL100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		形状No.	W	W₁	L₁	T	R	t	D	d	^＊許容荷重 (N)	重量 (g)	￥基準単価	￥スライド単価
Type	L												1〜19コ	20〜50
HNZL HNZR	50	A	50	35	20	14	13.5	5	8.6	4.6	350	120	1,575	1,496
	65		65	40	35				9.6	5.6	450	185	1,785	1,696
	75		75	50	40	16	15.5	6	10.6	6.6	650	270	2,100	1,995
	100	B	100	60	30						650	450	2,520	2,394

＊許容荷重は2個使用の数値です。

製品仕様

本商品は抜差し可能ですので外れます。

注意事項

特注対応については製作不可となります。

各商品特徴

種類	蝶番	抜差し蝶番	ハタ蝶番	長蝶番
写真
特徴	・最も一般的な蝶番	・取り外し可能・メンテナンスや掃除頻度の多い場面で利用	・360度回転可能・扉が大きく回転が必要な場面等で利用	・寸法指定可能・アルミフレーム扉用に使用

型番リスト

表示件数

型番

許容荷重

(N)

長さ【範囲選択】

(mm)

長さL

(mm)

幅【範囲選択】

(mm)

幅 (W)

(mm)

勝手違い

取付ピッチ

(mm)

RoHS?

最小発注数量

350	40.1～50	50	45.1～55	50	左勝手用	35	10	1個
450	60.1～70	65	55.1～65	65	左勝手用	40	10	1個
650	70.1～80	75	65.1～85	75	左勝手用	50	10	1個
650	80.1～100	100	85.1～120	100	左勝手用	60	10	1個
350	40.1～50	50	45.1～55	50	右勝手用	35	10	1個
450	60.1～70	65	55.1～65	65	右勝手用	56	10	1個
650	70.1～80	75	65.1～85	75	右勝手用	50	10	1個
650	80.1～100	100	85.1～120	100	右勝手用	60	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

1,733円 ( 1,906円 )	在庫品1日目当日出荷可能	E-HNZL50
1,964円 ( 2,160円 )	在庫品1日目当日出荷可能	E-HNZL65
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	E-HNZL75
2,772円 ( 3,049円 )	在庫品1日目当日出荷可能	E-HNZL100
1,733円 ( 1,906円 )	在庫品1日目当日出荷可能	E-HNZR50
1,964円 ( 2,160円 )	在庫品1日目当日出荷可能	E-HNZR65
2,310円 ( 2,541円 )	在庫品1日目当日出荷可能	E-HNZR75
2,772円 ( 3,049円 )	在庫品1日目当日出荷可能	E-HNZR100

基本情報

高耐食性SUS316製の重量用抜差し蝶番です。最大650N（2個使用時）の許容荷重で、重い扉やパネルの着脱・メンテナンスが簡単です。

ご注意

蝶番の選定方法や取付方法はこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜50	51〜
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
重量用ハタ蝶番
重量扉等にも使えるSUS304製のハタ蝶番です。穴なしタイプ・穴ありタイプから選定可能です。
ミスミ
重量用蝶番
ザグリ穴取付タイプ・皿ザグリ取付タイプの2タイプの重量用蝶番です。2個使用で、最大1000Nの許容荷重の蝶番のご用意がございます。
ミスミ
重量用溶接抜差し蝶番
穴なしで溶接取り付け専用の蝶番です。重量用蝶番で、スチール・ステンレスのご用意です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
