楕円取手
- 通常単価(税別)
- 811円～5,976円
- 税込単価
- 892円～6,574円
【特長】持ち手が楕円形状で握りやすい、汎用的な取手になります。材質は3タイプ(...
詳細情報を確認するご注意
- タイプ：UABLCについて旧材質：SUM24Lから新材質：SUM23へ切替中です。 在庫なくなり次第新材質に切り替わります。
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

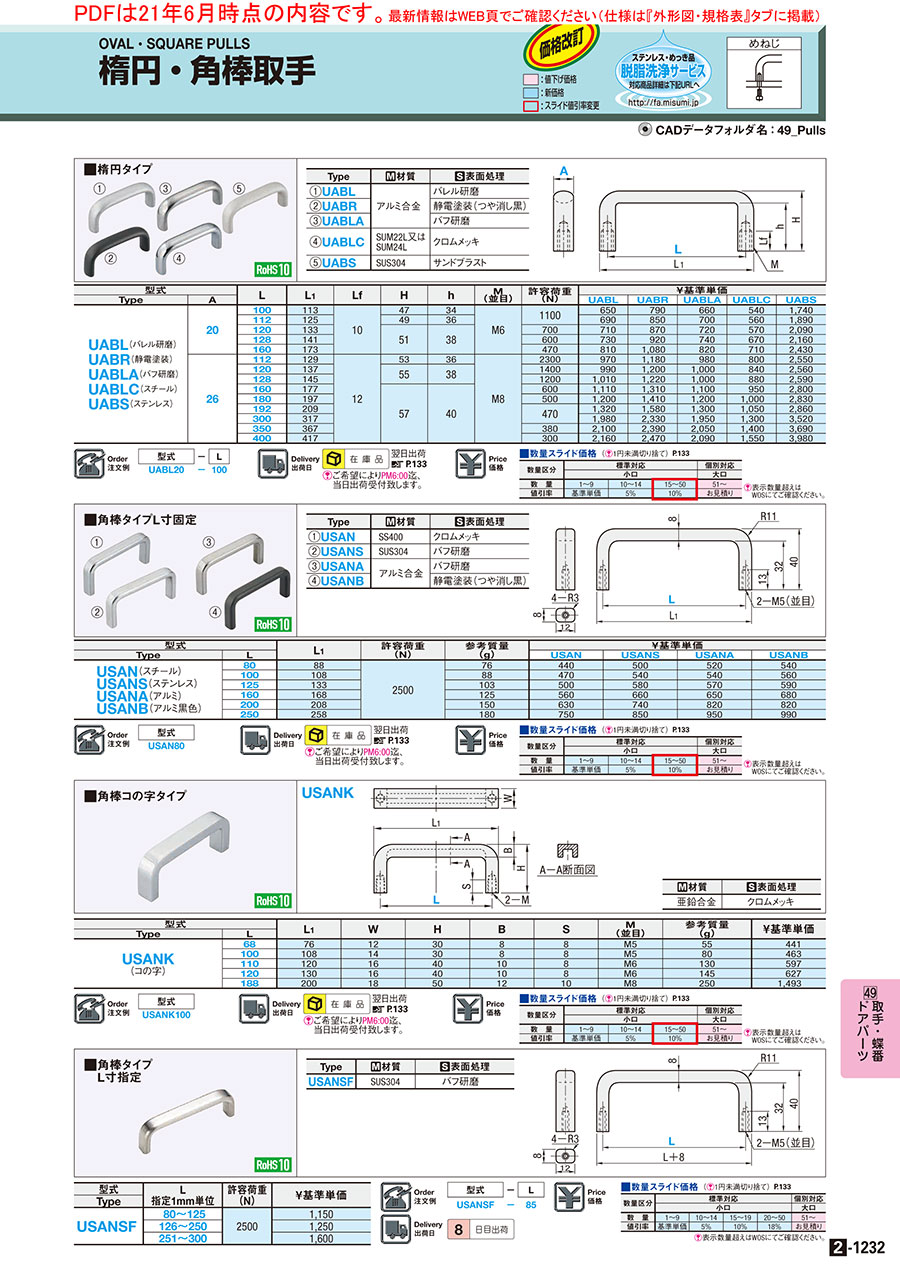

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 |
| UABL | アルミ合金 | バレル研磨 |
| UABR | 焼付塗装(黒) | |
| UABLA | バフ研磨 | |
| UABLC | 一般構造用鋼（SUM24L/SUM23） | スズ・コバルトメッキ |
| UABS | SUS304 | サンドブラスト |
在庫なくなり次第新材質に切り替わります。
規格表
| 型式 | − | L |
| UABL20 | − | 100 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | L1 | Lf | H | h | M (並目) | 許容荷重 (N) | ￥基準単価 | |||||
| Type | A | UABL | UABR | UABLA | UABLC | UABS | |||||||
| UABL(バレル研磨) UABR(静電塗装) UABLA(バフ研磨) UABLC(スチ−ル) UABS(ステンレス) | 20 | 100 | 113 | 10 | 47 | 34 | M6 | 1100 | 683 | 830 | 693 | 567 | 1,827 |
| 112 | 125 | 49 | 36 | 725 | 893 | 735 | 588 | 1,985 | |||||
| 120 | 133 | 51 | 38 | 700 | 746 | 914 | 756 | 599 | 2,195 | ||||
| 128 | 141 | 600 | 767 | 966 | 777 | 704 | 2,268 | ||||||
| 160 | 173 | 470 | 851 | 1,134 | 861 | 746 | 2,552 | ||||||
| 26 | 112 | 129 | 12 | 53 | 36 | M8 | 2300 | 1,019 | 1,239 | 1,029 | 840 | 2,678 | |
| 120 | 137 | 55 | 38 | 1400 | 1,040 | 1,260 | 1,050 | 882 | 2,688 | ||||
| 128 | 145 | 1200 | 1,061 | 1,281 | 1,050 | 924 | 2,720 | ||||||
| 160 | 177 | 57 | 40 | 600 | 1,166 | 1,376 | 1,155 | 998 | 2,940 | ||||
| 180 | 197 | 500 | 1,260 | 1,481 | 1,260 | 1,050 | 2,972 | ||||||
| 192 | 209 | 470 | 1,386 | 1,659 | 1,365 | 1,103 | 3,003 | ||||||
| 300 | 317 | 2,079 | 2,447 | 2,048 | 1,365 | 3,696 | |||||||
| 350 | 367 | 380 | 2,205 | 2,510 | 2,153 | 1,470 | 3,875 | ||||||
| 400 | 417 | 300 | 2,268 | 2,594 | 2,195 | 1,628 | 4,179 | ||||||
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| スズ・コバルトメッキ | - | ・鉄鋼 ・銅・銅合金 ・アルミニウムおよびアルミ合金 ・亜鉛ダイカスト | - | ・ 銀白色光沢を持ち、高い装飾性 ・耐食性・耐摩耗性に優れる ・六価クロムを含まないため、RoHS対応・環境負荷が低い。 | クロムめっきの代替として利用されることが多い | UABLC |
| バフ研磨 | - | - | - | - | - | UABLA |
| 静電塗装 （つや消し黒） | - | - | - | - | - | UABR |
| バレル研磨 | - | - | - | - | バレルを回転させて工作物を研磨する加工方法 | UABL |
| サンドブラスト | - | - | - | - | 表面に砂などの研磨材を吹き付ける加工法 | UABS |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 楕円取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 楕円タイプ | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | めねじ | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
976円 ( 1,074円 ) | 在庫品1日目当日出荷可能 |
- |
1,037円 ( 1,141円 ) | 在庫品1日目当日出荷可能 |
- |
1,067円 ( 1,174円 ) | 在庫品1日目当日出荷可能 |
- |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
- |
1,217円 ( 1,339円 ) | 在庫品1日目当日出荷可能 |
- |
1,457円 ( 1,603円 ) | 在庫品1日目当日出荷可能 |
- |
1,487円 ( 1,636円 ) | 在庫品1日目当日出荷可能 |
- |
1,517円 ( 1,669円 ) | 在庫品1日目当日出荷可能 |
- |
1,668円 ( 1,835円 ) | 在庫品1日目当日出荷可能 |
- |
1,802円 ( 1,982円 ) | 在庫品1日目当日出荷可能 |
- |
1,983円 ( 2,181円 ) | 在庫品1日目当日出荷可能 |
- |
2,973円 ( 3,270円 ) | 在庫品1日目当日出荷可能 |
- |
3,154円 ( 3,469円 ) | 在庫品1日目当日出荷可能 |
- |
3,244円 ( 3,568円 ) | 在庫品1日目当日出荷可能 |
- |
991円 ( 1,090円 ) | 在庫品1日目当日出荷可能 |
- |
1,052円 ( 1,157円 ) | 在庫品1日目当日出荷可能 |
- |
1,082円 ( 1,190円 ) | 在庫品1日目当日出荷可能 |
- |
1,112円 ( 1,223円 ) | 在庫品1日目当日出荷可能 |
- |
1,231円 ( 1,354円 ) | 在庫品1日目当日出荷可能 |
- |
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
- |
1,502円 ( 1,652円 ) | 在庫品1日目当日出荷可能 |
- |
1,502円 ( 1,652円 ) | 在庫品1日目当日出荷可能 |
- |
1,652円 ( 1,817円 ) | 在庫品1日目当日出荷可能 |
- |
1,802円 ( 1,982円 ) | 在庫品1日目当日出荷可能 |
- |
1,953円 ( 2,148円 ) | 在庫品1日目当日出荷可能 |
- |
2,929円 ( 3,222円 ) | 在庫品1日目当日出荷可能 |
- |
3,078円 ( 3,386円 ) | 在庫品1日目当日出荷可能 |
- |
3,140円 ( 3,454円 ) | 在庫品1日目当日出荷可能 |
- |
811円 ( 892円 ) | 在庫品1日目当日出荷可能 |
|
841円 ( 925円 ) | 在庫品1日目当日出荷可能 |
|
857円 ( 943円 ) | 在庫品1日目当日出荷可能 |
|
1,006円 ( 1,107円 ) | 在庫品1日目当日出荷可能 |
|
1,067円 ( 1,174円 ) | 在庫品1日目当日出荷可能 |
|
1,201円 ( 1,321円 ) | 在庫品1日目当日出荷可能 |
|
1,261円 ( 1,387円 ) | 在庫品1日目当日出荷可能 |
|
1,321円 ( 1,453円 ) | 在庫品1日目当日出荷可能 |
|
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
|
1,502円 ( 1,652円 ) | 在庫品1日目当日出荷可能 |
|
1,577円 ( 1,735円 ) | 在庫品1日目当日出荷可能 |
|
1,953円 ( 2,148円 ) | 在庫品1日目当日出荷可能 |
|
2,102円 ( 2,312円 ) | 在庫品1日目当日出荷可能 |
|
2,328円 ( 2,561円 ) | 在庫品1日目当日出荷可能 |
|
1,187円 ( 1,306円 ) | 在庫品1日目当日出荷可能 |
- |
1,277円 ( 1,405円 ) | 在庫品1日目当日出荷可能 |
- |
1,307円 ( 1,438円 ) | 在庫品1日目当日出荷可能 |
- |
1,382円 ( 1,520円 ) | 在庫品1日目当日出荷可能 |
- |
1,621円 ( 1,783円 ) | 在庫品1日目当日出荷可能 |
- |
1,772円 ( 1,949円 ) | 在庫品1日目当日出荷可能 |
- |
1,802円 ( 1,982円 ) | 在庫品1日目当日出荷可能 |
- |
1,832円 ( 2,015円 ) | 在庫品1日目当日出荷可能 |
- |
1,968円 ( 2,165円 ) | 在庫品1日目当日出荷可能 |
- |
2,118円 ( 2,330円 ) | 在庫品1日目当日出荷可能 |
- |
2,373円 ( 2,610円 ) | 在庫品1日目当日出荷可能 |
- |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
- |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
- |
3,709円 ( 4,080円 ) | 在庫品1日目当日出荷可能 |
- |
2,613円 ( 2,874円 ) | 在庫品1日目当日出荷可能 |
|
2,839円 ( 3,123円 ) | 在庫品1日目当日出荷可能 |
|
3,140円 ( 3,454円 ) | 在庫品1日目当日出荷可能 |
|
3,244円 ( 3,568円 ) | 在庫品1日目当日出荷可能 |
